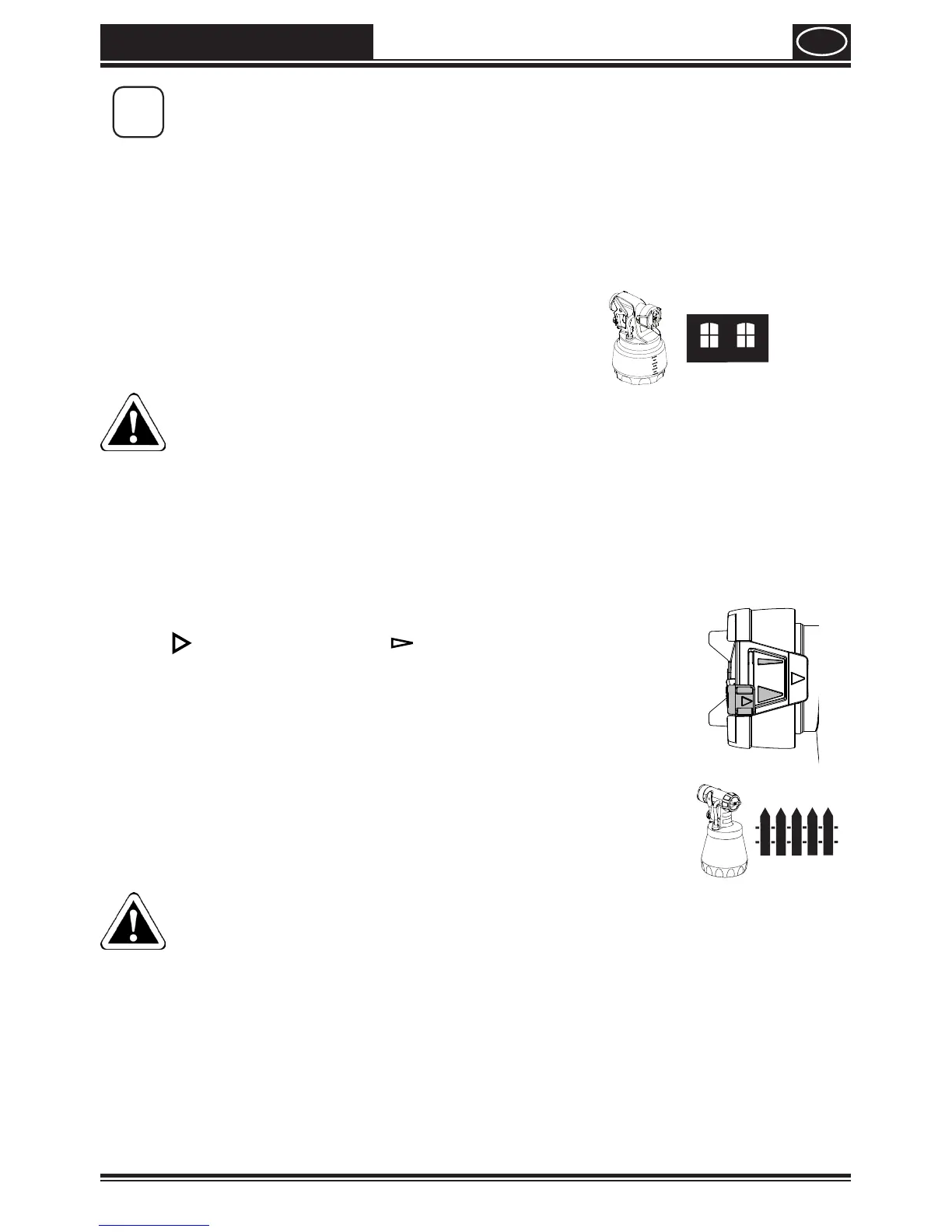

i
Das beiliegende Übungsposter ist ideal, um sich mit der Bedienung der
Sprühpistole vertraut zu machen. Nach diesen ersten Sprühversuchen,
ist es zweckmäßig auf Karton oder ähnlichem Untergrund eine
Sprühprobe durchzuführen, um die Material- und Luftmenge für ein
optimales Spritzbild zu ermitteln.
Detaillierte Informationen zu diesen Einstellungen nden Sie in den
folgenden Kapiteln 11 -14.
11. Einstellung des gewünschten
Spritzbildes
(Wall Extra I-Spray Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Durch Drehen des Einstellringes (Abb. 4, 1) können 2 verschiedene Sprühstrahlformen
eingestellt werden.
Abb. 5 A = senkrechter Flachstrahl
für horizontalen Farbauftrag
Abb. 5 B = waagrechter Flachstrahl
für vertikalen Farbauftrag
Mit dem roten Einstellhebel kann zusätzlich zwischen einem
breiten ( ) und einem schmalen ( ) Sprühstrahl umgeschaltet
werden.
12. Einstellung des gewünschten Spritzbildes
(Standard Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Abb. 6, 1) die Luftkappe (2) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
Abb. 7 A = senkrechter Flachstrahl
für horizontalen Farbauftrag
Abb. 7 B = waagrechter Flachstrahl
für vertikalen Farbauftrag
Abb. 7 C = Rundstrahl
für Ecken und Kanten sowie schwer
zugängliche Flächen
