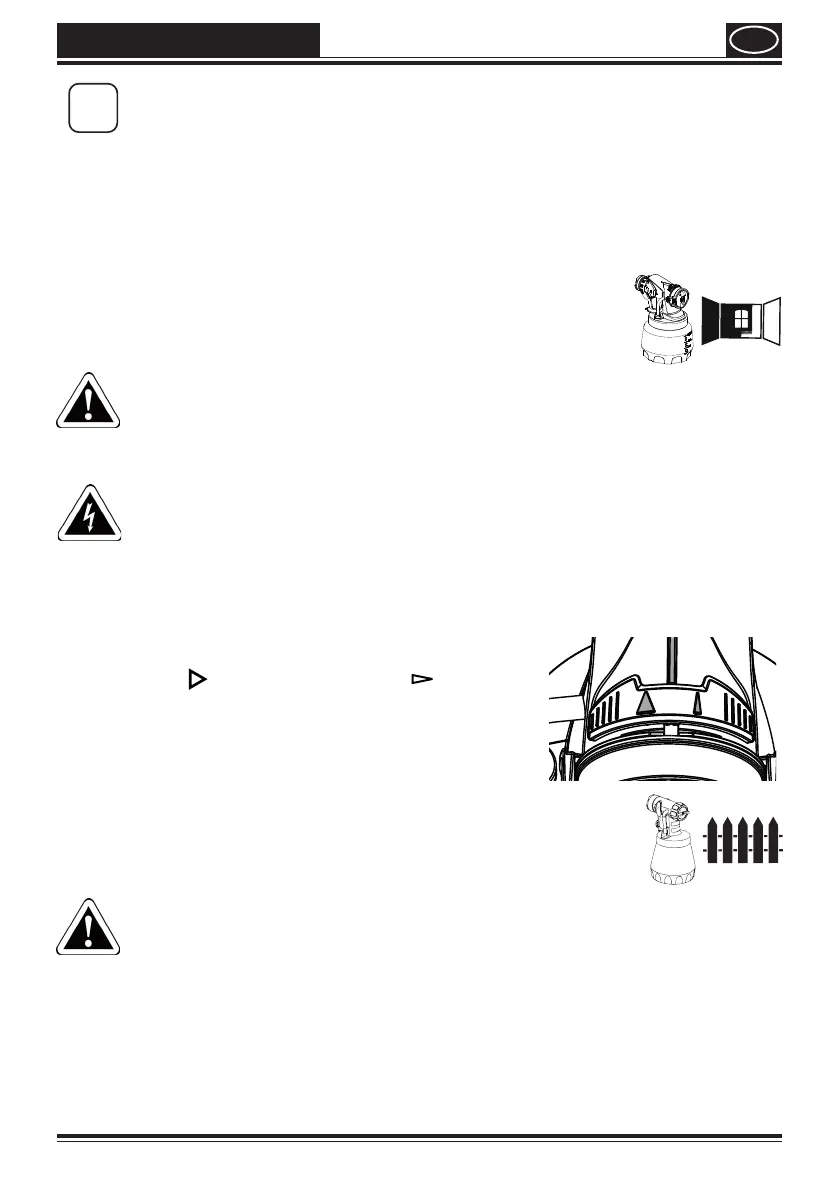

W 575 Flexio
i
Das beiliegende Übungsposter ist ideal, um sich mit der Bedienung der
Sprühpistole vertraut zu machen. Nach diesen ersten Sprühversuchen,
ist es zweckmäßig auf Karton oder ähnlichem Untergrund eine
Sprühprobe durchzuführen, um die Material- und Luftmenge für ein
optimales Spritzbild zu ermitteln.
Detaillierte Informationen zu diesen Einstellungen nden Sie in den
folgenden Kapiteln 11 -15.
11. Einstellung des gewünschten Spritzbildes
(Wall Extra I-Spray Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Durch Drehen der Luftkappe (Abb. 5, 1) können 2 verschiedene Sprühstrahlformen
eingestellt werden.
Ziehen Sie die Überwurfmutter (Abb. 5, 2) vollständig an, damit keine
Farbe in das Gerät eindringen kann. Überprüfen Sie regelmäßig, ob sich die
Überwurfmutter während des Betriebes gelöst hat.
Abb. 6 A = senkrechter Flachstrahl

für horizontalen Farbauftrag
Abb. 6 B = waagrechter Flachstrahl

für vertikalen Farbauftrag
Mit dem roten Einstellhebel kann zusätzlich zwischen
einem breiten ( ) und einem schmalen ( ) Sprühstrahl
umgeschaltet werden.
12. Einstellung des gewünschten Spritzbildes
(Standard Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Abb. 7, 1) die Luftkappe (2) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
Abb. 8 A = senkrechter Flachstrahl

für horizontalen Farbauftrag
Abb. 8 B = waagrechter Flachstrahl

für vertikalen Farbauftrag
Abb. 8 C = Rundstrahl

für Ecken und Kanten sowie schwer
zugängliche Flächen
