Walker Edison BTSQTOL - Step 10: Attach Additional End Supports

Step 10
(EN)

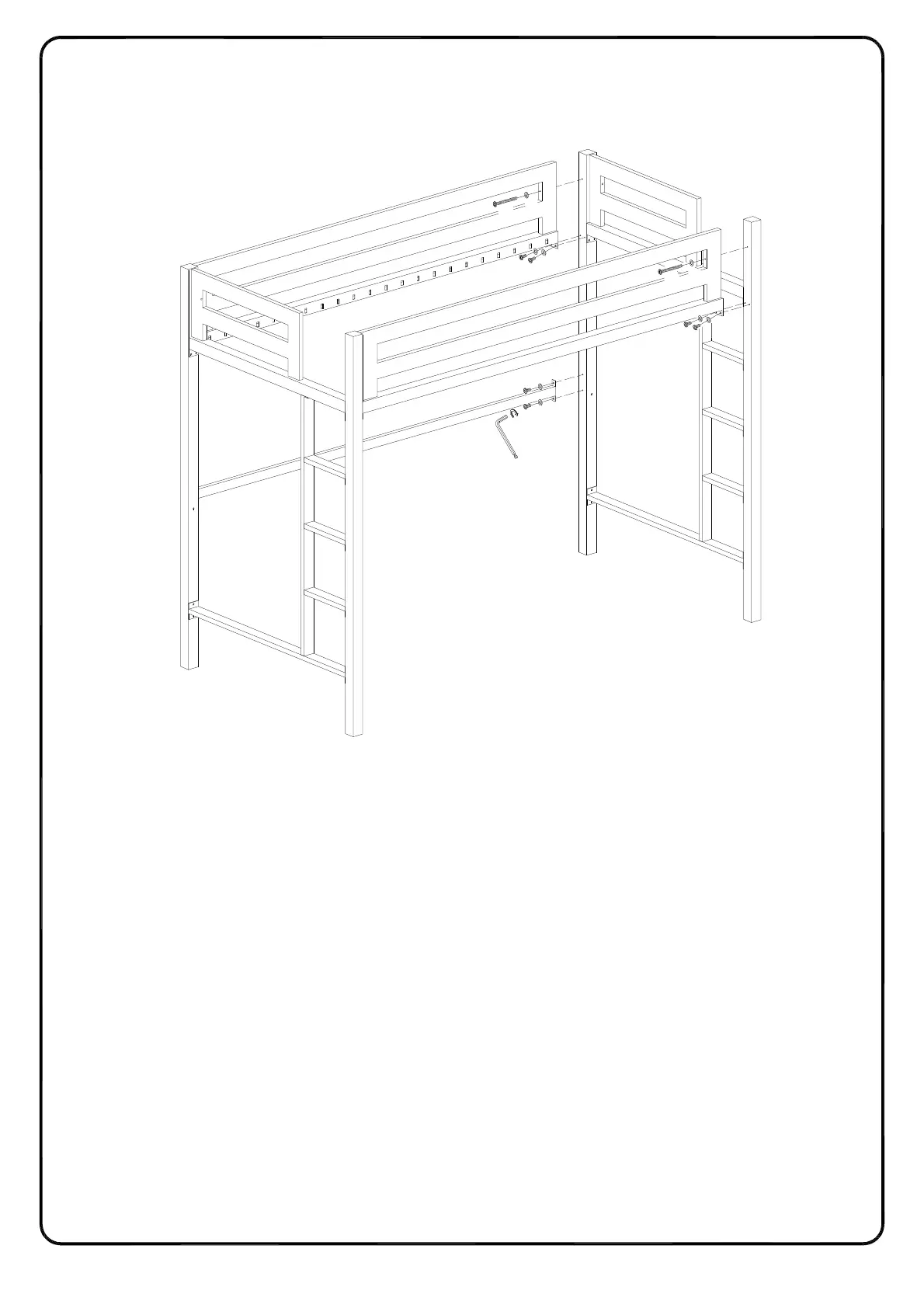

Attach another end supports assembled in Step 6 using washers (E) and bolts (C) as shown
in the illustration.Ensure the slots on the cross bats are facing inward as step 9.Secure bolts
(A)(C) but not tighten completely until step #13.
(FR)
Fixez d’autres supports d’extrémités assemblés à l’Étape 6 à l’aide de rondelles (E) et de
boulons (C) comme illustré. Assurez-vous que les fentes des barres transversales soient
tournées vers l’intérieur comme à l’Étape 9. Fixez les boulons (A) (C) mais ne les serrez pas
complètement jusqu’à l’Étape 13.
(ESP)
Fije el otro soporte de extremo ensamblado en el Paso 6 usando las arandelas (E) y los
Pernos (C) como se muestra en la ilustración.Asegúrese de que las ranuras de las barras
transversales estén orientadas hacia el interior como en el paso 9. Fije los pernos (A)(C) pero
no los apriete completamente hasta el paso #13.
(DE)
Befestigen Sie die anderen im Schritt 6 montierten Endstützen mit Unterlegscheiben (E) und
Bolzen (C) gemäß der Abbildung.Stellen Sie sicher, dass die Nuten an den Querstangen
gemäß Schritt 9 nach innen zeigen. Befestigen Sie die Bolzen (A) (C), aber ziehen Sie sie erst
im Schritt 13 vollständig fest.
E
E
E
C
C
C
14
12
10
J
E
C
E
A
A
E
2
4
P.18
