Step 17
P.26
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rights reserved.
12
14
3
5
Q
R
R
R
R
R
R
R
R
P
(EN)

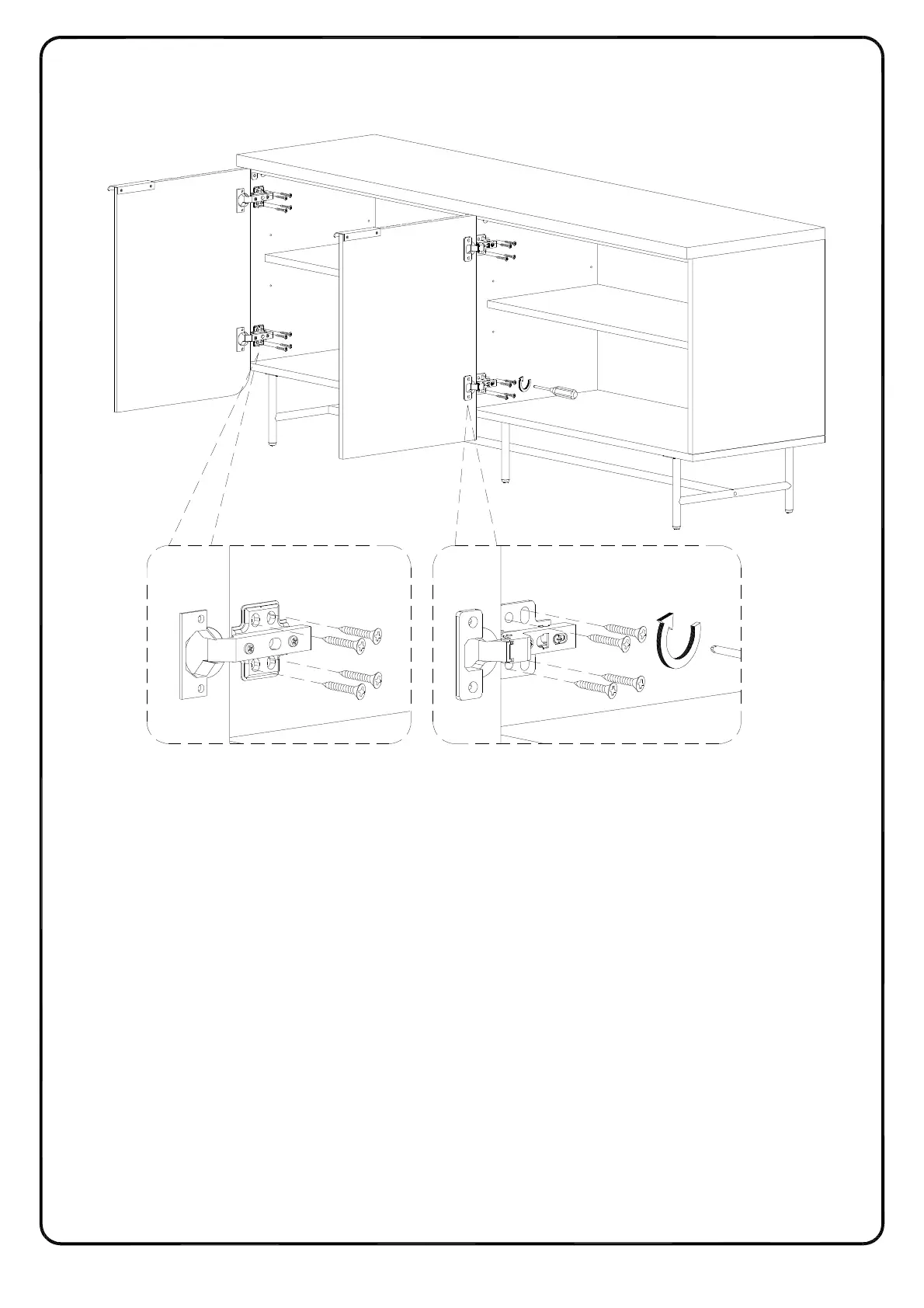

Using Screw (R) attach Europe Hinge (P) on part (14) to part (5) with Philips head screwdriver,
then using Screw (R) attach Europe Hinge (Q) on part (12) to part (3) with Philips head screwdriver
as per diagram.
(FR)
Utilisez la vis (R) pour fixer la charnière de porte (P) sur la pièce (14) à la pièce (5) avec un
tournevis cruciforme, et utilisez la vis (R) pour fixer la charnière Europe (Q) sur la pièce (12) à la
pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Use el tornillo (R) para fijar la bisagra de Europa (P) de la parte (14) a la parte (5) con un
destornillador de cabeza Philips, y luego use el tornillo (R) para fijar la Bisagra de Europa (Q) de la
parte (12) a la parte (3) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Europa-Scharnier (P) auf dem Teil (14) an das Teil (5) mit der Schraube (R)
durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie das Europa-Scharnier (Q)
auf dem Teil (12) an das Teil (3) mit der Schraube (R) durch den Kreuzschlitzschraubendreher von
Philips gemäß der Abbildung.
