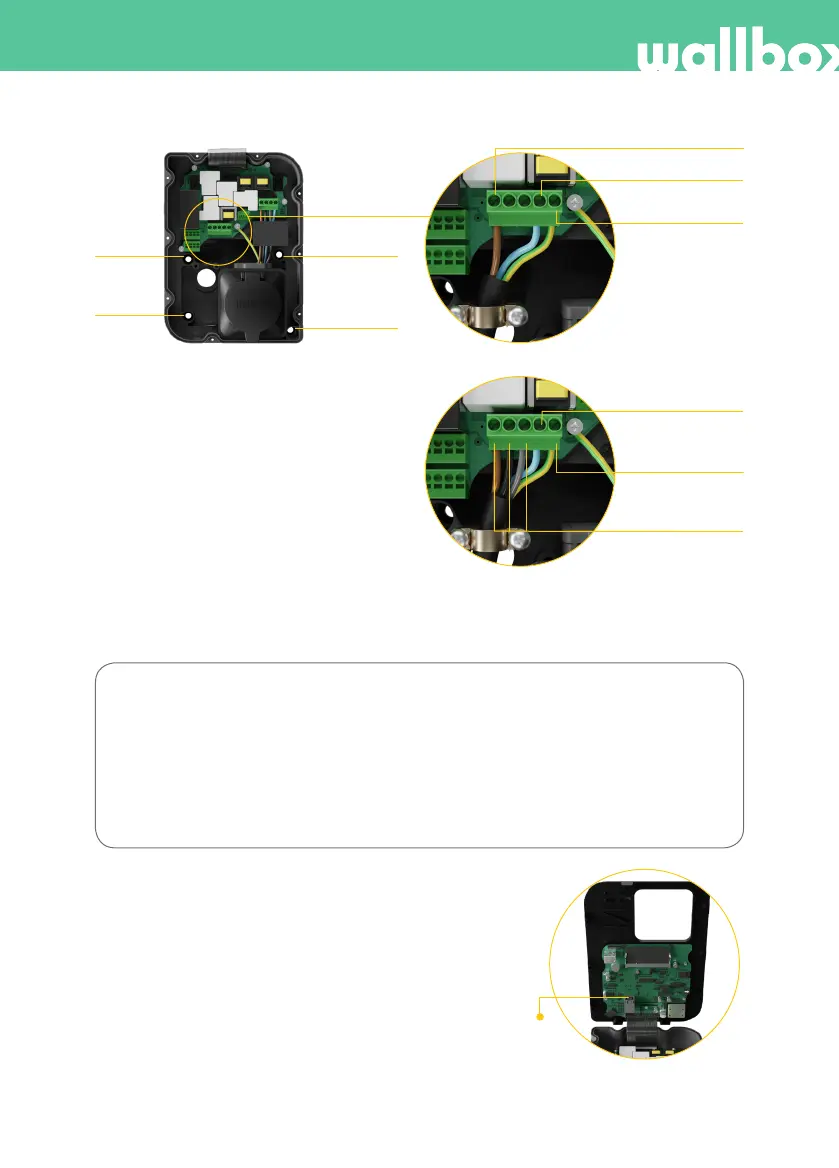

I-4.3: Trefasinstallation (3P)
I-4.2 Enfasinstallation (1P)
De färger som visas följer inte internationella
standarder. Kontrollera alltid rätt anslutning.
I händelse av att jordningssystemet är IT ska du
följa konfigurationsstegen i 6. Konfigurera IT-
nätverkssektionen.
L1 (strömkabel)
N (neutral kabel)
N (neutral kabel)
Skyddsjord
Skyddsjord
L1, L2, L3
(strömkablar)
2. Skruv
1. Skruv
4. Skruv
3. Skruv
I-4.1
Om matningsschemat inte inkluderar en neutral kabelanslutning med en spänning under 145 V ska du följa
dessa konfigurationssteg:
Dubbelfasinställning (2P)
Från vänster till höger:
L1 (strömkabel)
N (strömkabel)
Skyddsjord
4. Ethernet-anslutning (I-5)
Laddaren kan anslutas till internet med hjälp av
en inbyggd Ethernet-port som är installerad på
modulkåpan.
Steg 4.1: För in Ethernet-kabeln genom bussningen.
Steg 4.2: Anslut kabeln till Ethernet-porten.
I-5: Ethernet-port
