Wallbox EIFFEL - Electric Wiring: Single Charger; Single Phase Wiring Diagram; Three Phase Wiring Diagram

30 31

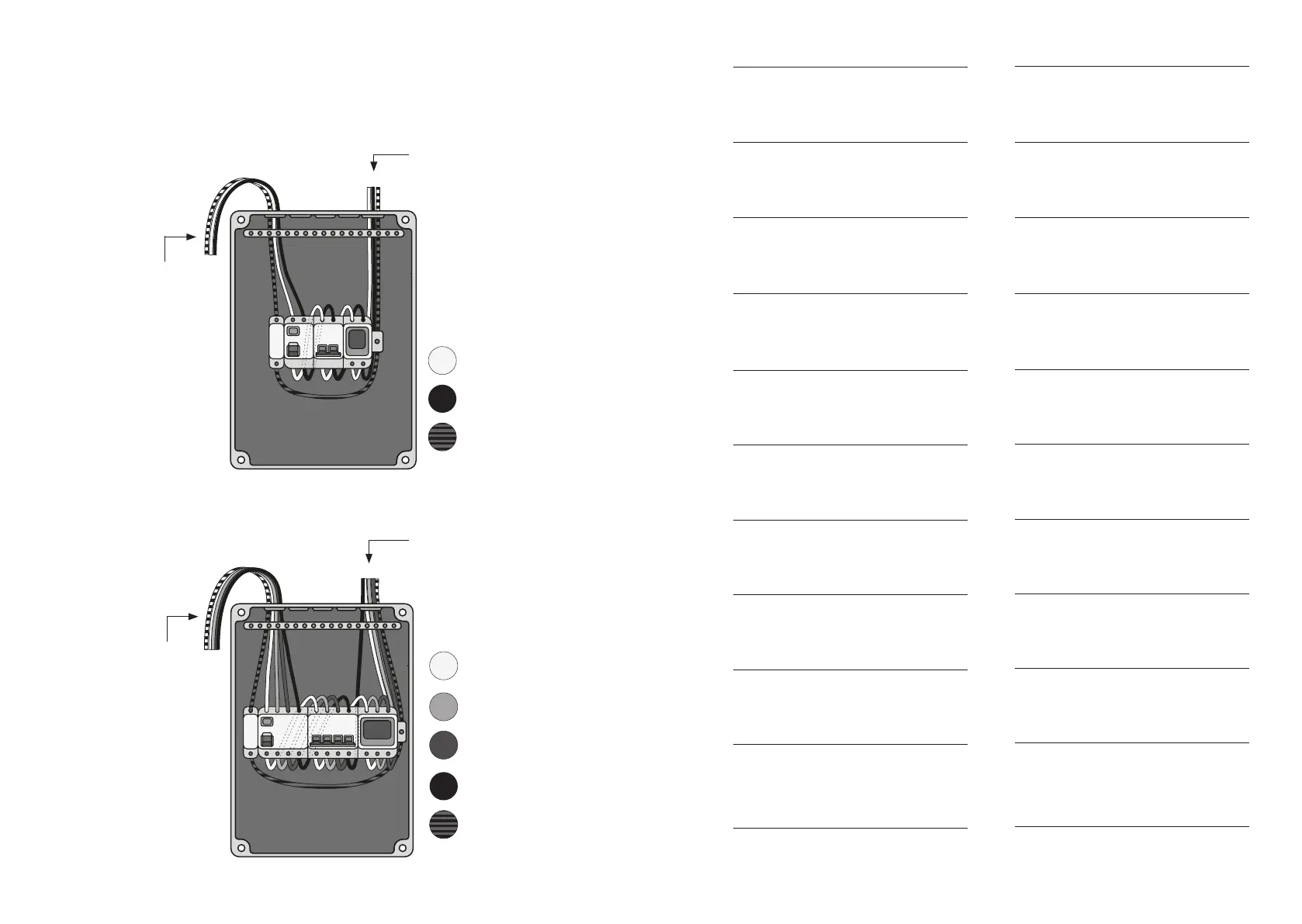

5.a - Electric Wiring: Single Charger
A.
Single Charger: Single Phase
B.
Single Charger: Three Phase
