WAMGROUP TOREX VAR 100 - Page 36

2
TOR.119.--.M.4L Rev. A1
03.11
-
-
-
-
VAR
TRANSPORT WEIGHTS AND LIFTING
TRANSPORT, HEBEN UND GEWICHTE
TRANSPORT POIDS ET LEVAGE
TRASPORTO PESI E SOLLEVAMENTO

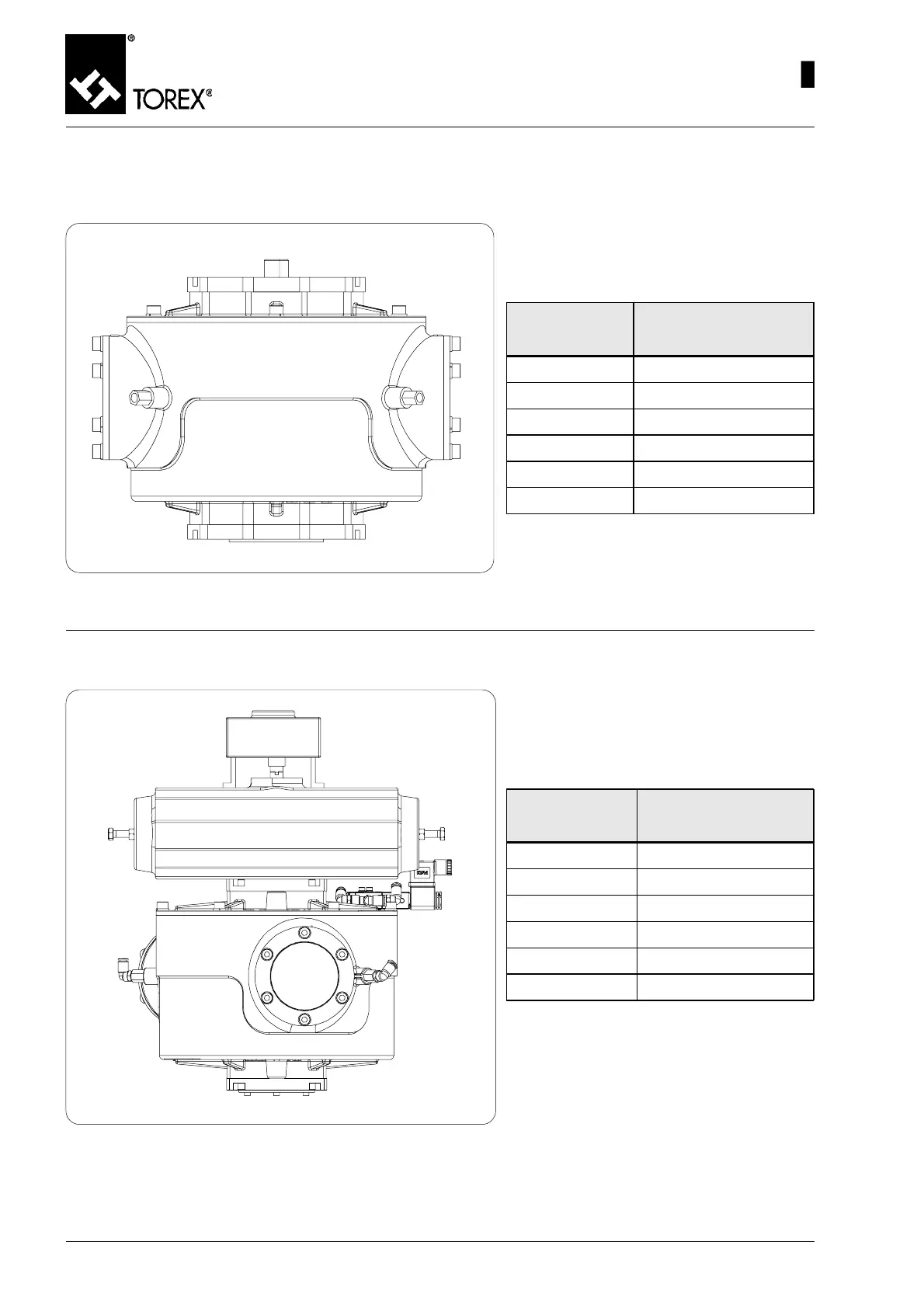

WEIGHTS OF BARE SHAFT DIVERTER VALVE - GEWICHTE DER ROHRWEICHE OHNE ANTRIEB
POIDS DE LA VANNE DEVIATRICE A ARBRE NU - PESI DEL DEVIATORE AD ALBERO NUDO
WEIGHTS OF DIVERTER VALVE WHIT ACTUATOR - GEWICHTE DER ROHRWEICHE MIT ANTRIEB
POIDS DE LA VANNE DEVIATRICE AVEC ACTUATOR - PESI DEL DEVIATORE CON ATTUATORE
Fig. 4
Fig. 5
Size - Baugröße
Taille - Taglia
Weight - Gewicht
Poids - Peso
(Kg)
80
24
100
36
125
52
150
70
175
99
200
114
Size - Baugröße
Taille - Taglia
Weight - Gewicht
Poids - Peso
(Kg)
80
30
100
40
125
60
150
78
175
115
200
130
12
