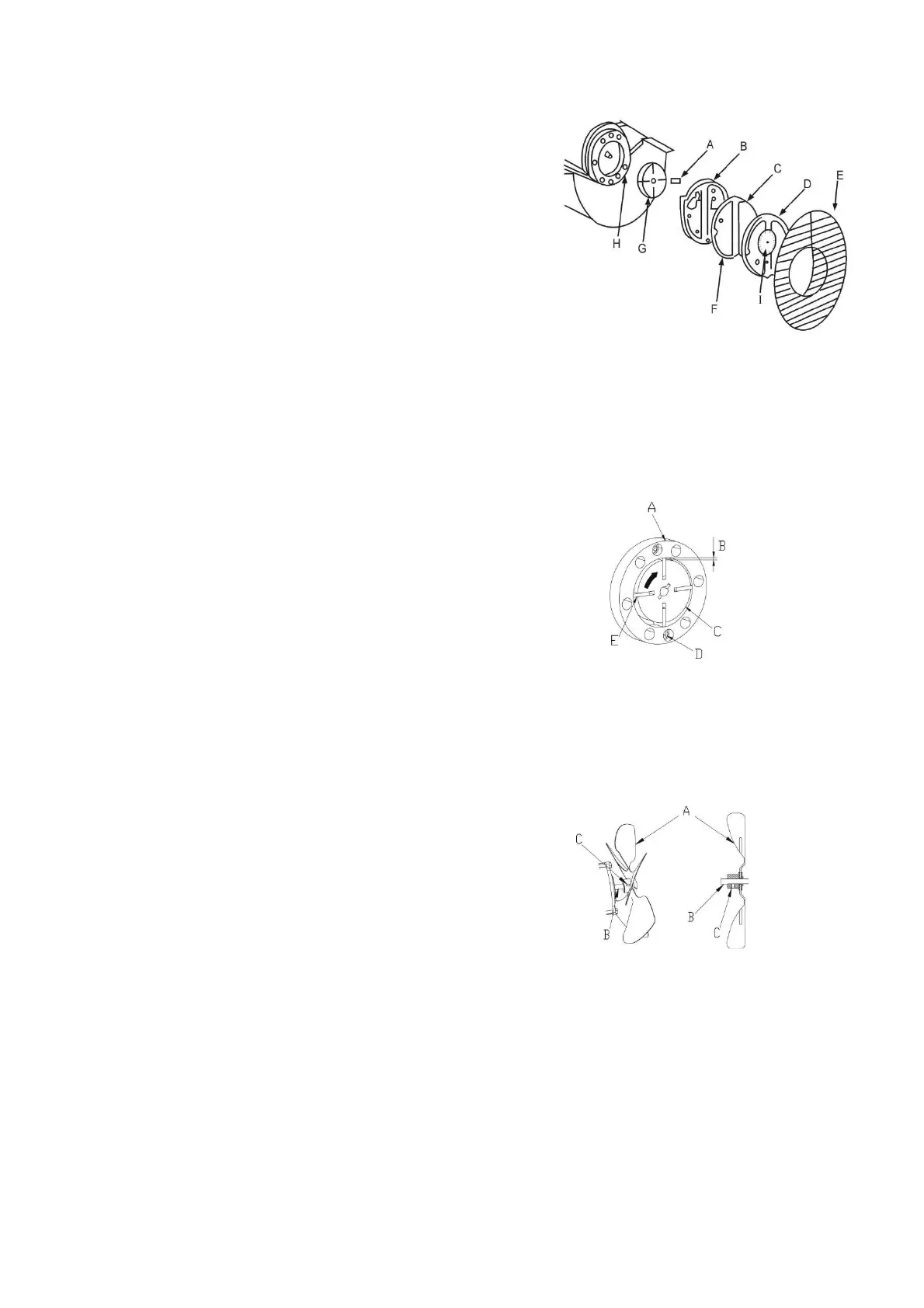

A. Lame de la pompe
B. Couvercle de la pompe
C. Filtre d'admission de l'air
D. Couvercle de pression
E. Protection de l'entrée d'air
F. Filtre de sortie de l'air
G. Cœur de la pompe
H. Pièce de raccordement
I. Jauge de pression
◆ Correspondance entre le corps de la pompe et le cœur de la pompe
Les quatre lames de la pompe sont placées dans les quatre entailles du cœur de la pompe,
qui trouve de façon centrifuge dans le sens des aiguilles, dans la pompe, l'écart entre le
boitier de la pompe et le cœur de la pompe devrait être d'environ 0,06 ~ 0,08mm，afin de
s'assurer que la pompe à air produise suffisamment de pression.
A．Corps de la pompe
B . Ecart 0,06 ~ 0,08 mm
C．Cœur de la pompe
D．Vis
E．Lame de la pompe
◆
Fixation des lames du ventilateur
Installez la lame sur l'arbre du moteur et utilisez des vis pour les fixer solidement.
A．Lame du ventilateur
B．Arbre du moteur
C．Vis
