WARN Industries, Inc. 83479A6
GUINCHO ZEON-8
Número da peça: 88980
Tração nominal da linha: 3.629 kg (8.000 lb)
Motor: 12 V CC, Série bobinada
Controles: Interruptor remoto, cabo de 3,7 m (12')
Trem de engrenagem: Planetário de 3 estágios
Razão da engrenagem: 162:1
Embreagem (movimentação livre): Embreagem anelar giratória
Freio: Cilindro do comando direto automático
Diâmetro/comprimento do tambor: 8,0 cm/23,6 cm (3,15"/9,3")
Peso de embarque do kit: 44,9 kg (99 lb)
Cabo: Cabo de aço, Ø 8 mm x 30,5 m (Ø 5/16” x 100’)
Cabo guia: Rolete
Bateria recomendada: Mínimo de 650 CCA para operar o guincho
Ciclo de trabalho: Intermitente
Fios da bateria: 25 mm
2
, 1,83 m (72”)
Acabamento: Camada de pó preto
Garantia: Vitalícia limitada
Padrão do parafuso de montagem: 254 mm x 114,3 mm (10,0” x 4,5”)

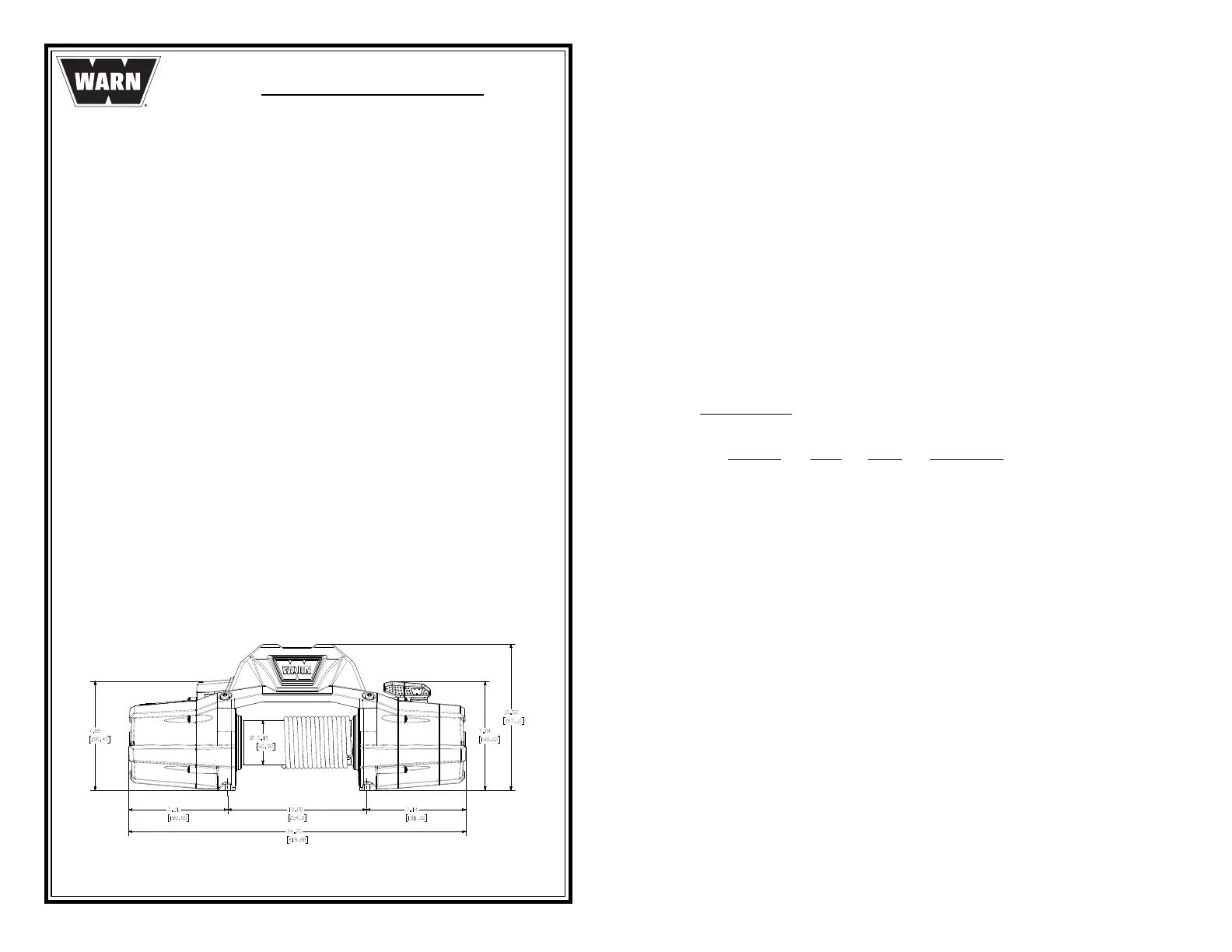

Dimensões do guincho: 615,9 mm C x 181,6 mm P x 267,1 mm A (24,25 C x
7,14” P x 10,52” A)
WARN Industries, Inc. 83479A6
Se houver algum problema durante a instalação ou a operação do guincho, siga as
etapas de solução abaixo:
1. Consulte o guia do operador e instruções de instalação. Ele contém ilustrações
e informações detalhadas sobre a instalação e operação segura e adequada do
guincho. Inclui também uma relação das peças de reposição e diagramas de
montagem. Se não conseguir resolver oproblema, passe para a etapa 2.
2. Contate o revendedor onde comprou o guincho. Se o problema persistir após
conversar sobre o problema com o pessoal de peças emanutenção, passe para a
etapa 3.
3. Ligue para um Centro de Serviço Autorizado WARN que consta na lista fornecida
na parte de trás da folha de garantia que acompanha o produto. Ao ligar, esteja
com as seguintes informações: número domodelo do guincho e data da compra,
fabricante, modelo e ano doveículo.
4. Se não conseguir resolver o problema de forma satisfatória, ligue para o
Atendimento ao Cliente da Warn Industries: 1-800-543-9276. Ao ligar, esteja com
as seguintes informações: número do modelo do guincho e data da compra,
fabricante, modelo e ano do veículo. Ou contate aWarn Industries pelo website:
www.warn.com
INSTRUÇÕES DE MANUTENÇÃO
No. Peça ITEM QTDE DESCRIÇÃO
KIT 1 89302 P.R., TRANSMISSÃO 162, CJTO.
8 1 EMBREAGEM ANELAR GIRATÓRIA
9 1 ANEL DE RETENÇÃO
(2) 1 P.R., CARCAÇA DE REMATE, CONJUNTO
(3) 1 P.R., TAMPA DA EXTREMIDADE
(4) 1 P.R., SUPORTE DO TAMBOR, TREM DE ENGRENAGEM
10 1 EQUIPAMENTO SOLAR, 12T
11 1 CJTO. DO SUPORTE, ESTÁGIO 1
21 1 EIXO DE COMANDO
12 1 CJTO. DO SUPORTE, ESTÁGIO 2
13 1 ARRUELA, FORÇA LATERAL
14 1 CJTO. DO SUPORTE, ESTÁGIO 3
15 1 ENGRENAGEM ANELAR, 75T
20 1 ENCAIXE ESTRIADO
42 1 TAMBOR DE MOTORISTA
KIT 2 89237 P.R., CARCAÇA DE REMATE, CONJUNTO
6 1 ALAVANCA DA EMBREAGEM
5 1 VEDAÇÃO, ANEL–O
7 1 TRAVA, PARAFUSO M5
8 1 EMBREAGEM ANELAR GIRATÓRIA
9 1 ANEL DE RETENÇÃO
2 1 GAXETA, TAMPA DA EXTREMIDADE
6 1 GAXETA DO TREM DE ENGRENAGEM
3 10 PARAFUSO TORX, M8-0,8X25
KIT 3 89238 P.R., TAMPA DA EXTREMIDADE
1 1 TAMPA DA EXTREMIDADE
2 1 GAXETA, TAMPA DA EXTREMIDADE
3 5 PARAFUSO TORX, M8-0,8X25
KITS DE MANUTENÇÃO/UPGRADE
