WARN Industries, Inc. 83479A6
KIT 3 89238 P/R, CUBIERTA DE EXTREMO
1 1 CUBIERTA DE EXTREMO
2 1 JUNTA, CUBIERTA DE EXTREMO
3 5 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25
KIT 4 89239 1 P/R, SOPORTE DE TAMBOR, TREN DE ENGRANAJES
17 1 SOPORTE DE TAMBOR, TREN DE ENGRANAJES
18 1 CASQUILLO DE TAMBOR
19 1 SELLADO DEL TAMBOR
16 1 JUNTA DEL TREN DE ENGRANAJES
3 5 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25
KIT 5 89240 P/R, CONJUNTO DE FRENOS
22 1 CONJUNTO DE FRENOS
21 1 EJE DE LA TRANSMISIÓN
23 1 FUNDICIÓN, ACOPLADOR DEL MOTOR
24 1 MONTAJE DEL TAMBOR
KIT 6 89931 P/R, MOTOR 3 GIROS
27 1 MOTOR 3 GIROS
25 1 CASQUILLO DEL TAMBOR, MOTOR
19 1 SELLADO DEL TAMBOR
KIT 7 89245 P/R, PAQUETE DE CONTROL, 25 mm2
30 1 P/R, PLACA DE CONTACTOR DE 12 V de CC
28 1 P/R, CUBIERTA DEL PAQUETE DE CONTROL
26 1 CABLE DE CONEXIÓN A TIERRA de 25 mm2
37 1 CABLE DE ALIMENTACIÓN DE 25 mm2
KIT 8 89627 P/R, CUBIERTAS DE BARRAS GUÍA
33 1 CUBIERTAS DE BARRAS GUÍA
35 1 PARTE SUPERIOR, CUBIERTA DE BARRAS GUÍA
34 1 BASE, CUBIERTA DE BARRAS GUÍA
36 1 TORX, CABEZA TRONCOCÓNICA, M6 1,0 x 25
INDIVIDUAL ITEMS
13874 10 1 ENGRANAJE PLANETARIO, 12 DIENTES
88690 11 1 CONJUNTO DE SOPORTE, FASE 1
88251 21 1 EJE DE LA TRANSMISIÓN
88508 12 1 CONJUNTO DE SOPORTE, FASE 2
88543 13 1 ARANDELA DE EMPUJE
88521 14 1 CONJUNTO DE SOPORTE, FASE 3
88252 15 1 ENGRANAJE DE ANILLO, 75 DIENTES
90281 20 1 EJE ROTATIVO RANURADO
13824 42 1 TAMBOR CONDUCTOR
90052 41 1 ANCLAJE DE LÍMITE DE CARRERA
89242 32 1 P/R, PLACA DE REFUERZO
89212 38 1 P/R, CABLE, 5/16 x 100 pies
89214 39 1 P/R, GUÍA, RODILLO
81400 29 1 CONTACTOR DE 12 V de CC
89626 30 1 P/R, PLACA DE CONTACTOR DE 12 V de CC
89244 28 1 P/R, CUBIERTA DEL PAQUETE DE CONTROL
83665 40 1 P/R CONTROL REMOTO
87452 26 1 CABLE DE CONEXIÓN A TIERRA de 25 mm2
88692 37 1 CABLE DE ALIMENTACIÓN DE 25 mm2
88371 3 10 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25
88682 26 1 TORX, CABEZA TRONCOCÓNICA, M6 1,0 x 25
83475 31 4 TORX, CABEZA TRONCOCÓNICA, M8 1,25 x 25
WARN Industries, Inc. 83479A6
VERRICELLO 8 ZEON
Numero Pezzo: 88980
Trazione nominale linea: 8.000 libbre (3.629 kg)
Motore: 12 V c.c., eccitazione in serie
Comando: interruttore a distanza con 12 piedi (3,7 m) di cavo
Rotismo: planetario a 3 stadi
Rapporto di trasmissione: 162:1
Frizione (a svolgimento libero): ingranaggio a corona scorrevole
Freno: cono presa diretta automatica
Diametro/Lunghezza tamburo: 3,15/9,3 pollici (8,0/23,6 cm)
Peso di spedizione del kit: 99 libbre (44,9 kg)
Fune: fune metallica, Ø 5/16 di pollice x 100 piedi (Ø 8 mm x 30,5 m)
Guida: rullo
Batteria consigliata: 650 CCA minimi per la trazione
Utilizzazione: intermittente
Cavi della batteria: 25 mm
2
, 72 pollici (1,83 m)
Finitura: verniciato a polvere nera
Garanzia: durata limitata
Schema dei bulloni di montaggio: 10,0 x 4,5 pollici (254 mm x 114,3 mm)

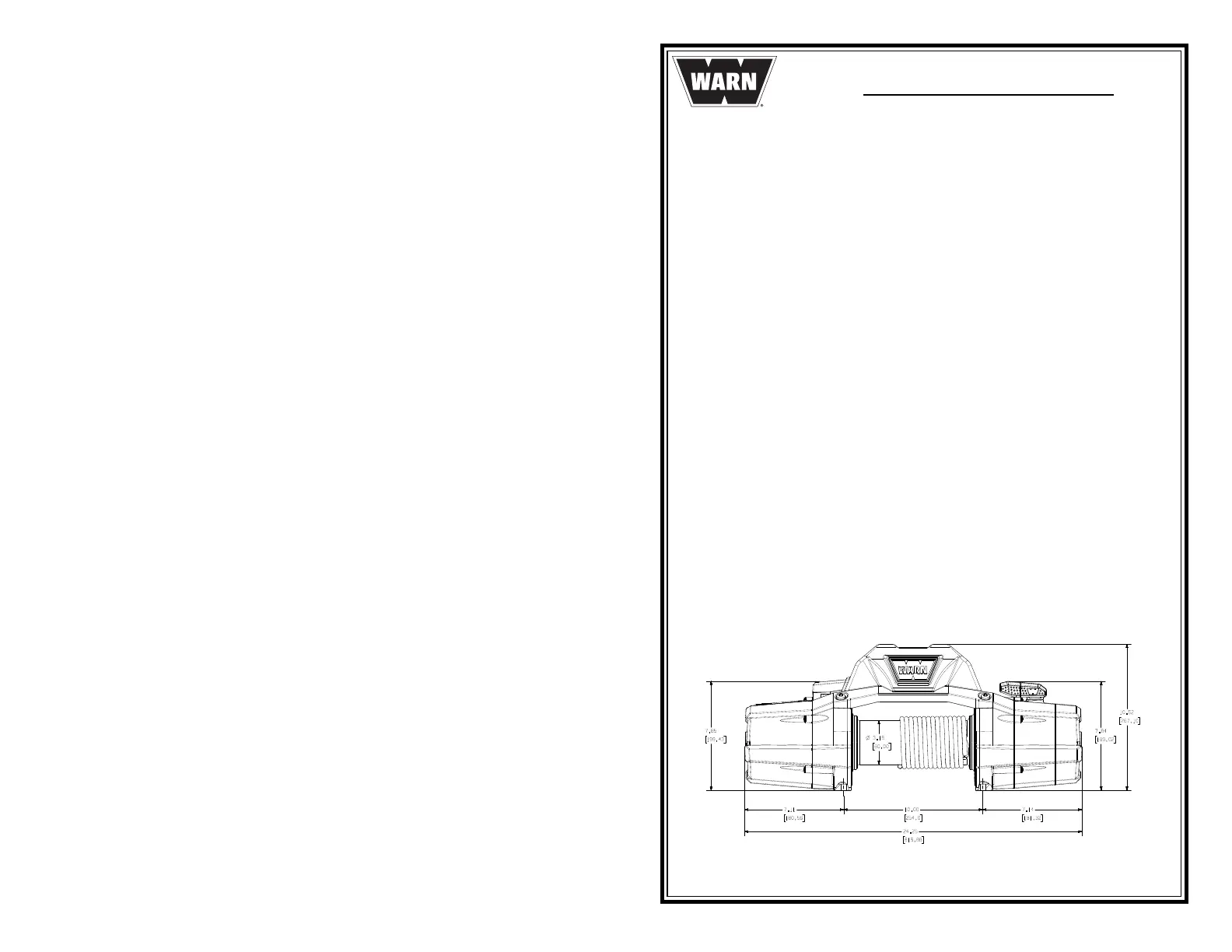

Dimensioni verricello: 24,25 pollici di lunghezza x 7,14 pollici di profondità x
10,52 pollici di altezza (615,9 mm x 181,6 mm x 267,1 mm)
