INSTALLATION
Veillez à respecter le Code de plomberie applicable sur votre territoire.
Vérifiezquetouteslesdispositionsprisespourévacuerleseauxuséessontconformesauxcodes
applicables localement, régionalement ou nationalement. Ne rejetez pas d’eau à un endroit où
elle pourrait causer une inondation ou des dégâts.
Silapressiondel’eauentranteestsupérieureàlapressiondeservicemaximalede350kPa/3,5
bar/50 psi, vous devez installer un régulateur de pression (RP) en amont de l’entrée du filtre.
LeRPdoitêtrerégléà90%delapressiondeservicemaximaleducollecteur.
Si le débit d’eau entrante est inférieur au débit minimal requis par le filtre, cela affectera l’efficacité
de la filtration. Dans ce cas, veuillez consulter Waterco.
Installation standard
1. Positionnez le filtre le plus près possible de la piscine ou de la baignoire à remous.
2. Placez le filtre à un endroit où il ne risque pas d’être immergé et à l’écart des puisards, des
gouttières, des cavités du jardin, etc.
3. Positionnez le filtre de telle sorte que les raccords de plomberie, le robinet de purge et le
purgeur d’air se situent à des endroits pratiques et accessibles pour toute intervention, tout
entretien et toute préparation pour l’hiver.
4. Veillez à ce que l’étiquette de conformité soit visible de l’avant afin d’être facilement
identifiable.
5. Le filtre doit être placé sur une dalle plane en béton, sur un sol très ferme ou sur un support
équivalent. Vérifiez que le sol ne s’affaissera pas afin que la plomberie raccordée ne soit pas
mise à l’épreuve.
6. Vérifiez que le filtre ne bouge pas lorsque le robinet de purge est en fonctionnement.
7. Prévoyez un dégagement suffisant tout autour du filtre afin de pouvoir inspecter l’intégralité
de l’installation visuellement.

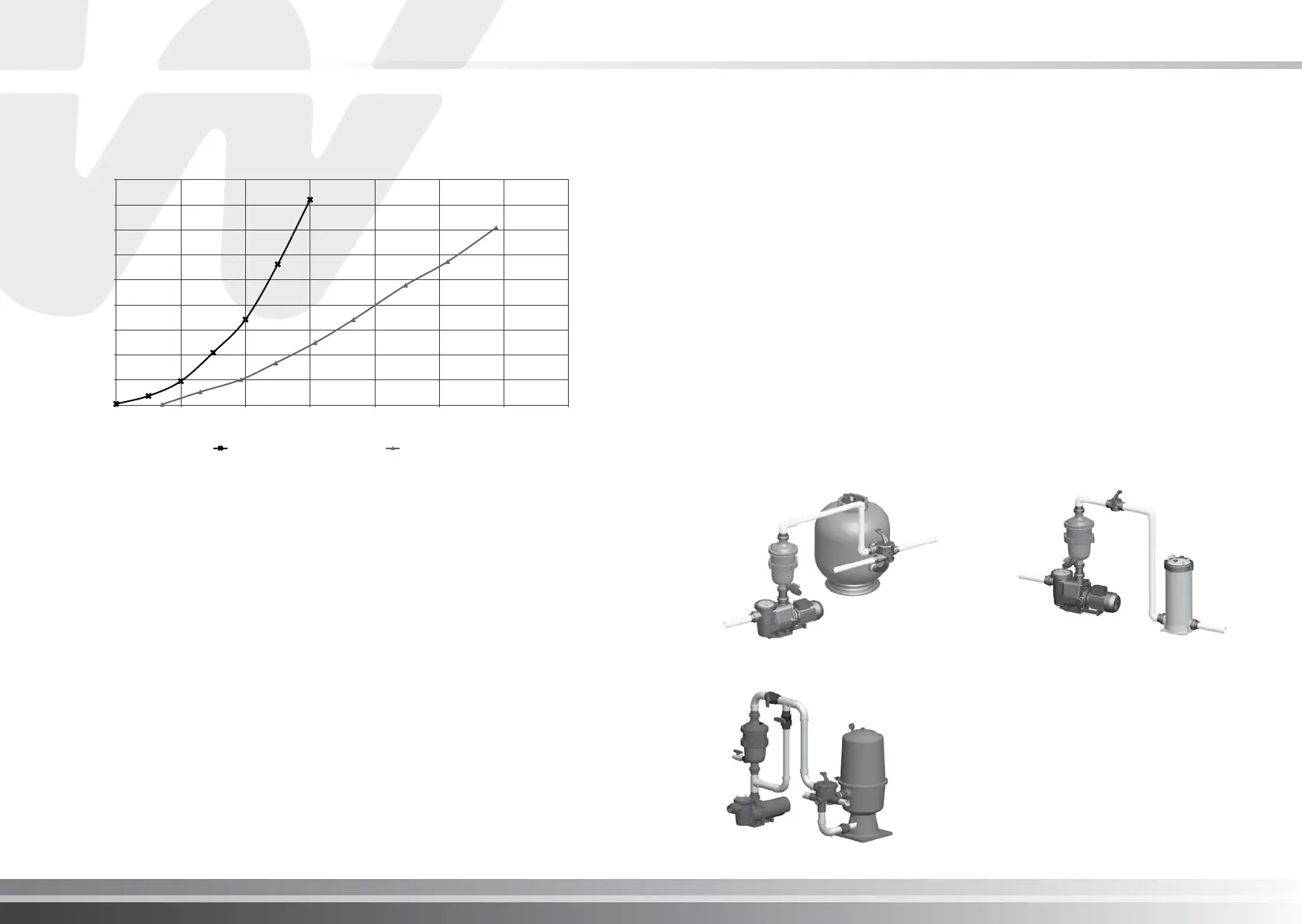

Installation standard avec filtre à sable
Installation standard avec un filtre à diatomées
Installation standard avec filtre à
cartouche
MultiCyclone 12 MultiCyclone 16
0
1.42/9.8
2.84/19.6
4.27/29.4
5.69/39.2
7.11/49.0
8.53/58.8
9.95/68.6
11.36/78.3
12.8/88.3
0 26.4/100 52.8/200 79.25/300 105.6/400 132/500 158.5/600 184.9/700
Hauteur manométrique psi/kPa)
Flux (gpm/lpm)
COURBE DE LA PERTE DE HAUTEUR MANOMÉTRIQUE DU MULTICYCLONE PLUS
I pg 29MultiCyclone
French
COURBE DE LA PERTE DE HAUTEUR MANOMÉTRIQUE
DU MULTICYCLONE PLUS
*NOTE: DE FILTERS REQUIRE A BYPASS
