INSTALACIÓN
Asegúrese de que cumple con los códigos locales de instalación de tuberías.
Asegúrese de que todas las disposiciones en materia de eliminación de aguas residuales
cumplen con los códigos locales, estatales o nacionales. No vierta agua donde pueda
causar inundaciones o daños.
Silapresióndelaguaentranteessuperioralapresiónmáximadefuncionamientode
50 psi, debe instalarse una válvula reguladora de presión (VRP) antes de la entrada
del filtro.
LaVRPdebeajustarseal90%delapresiónmáximadefuncionamientodeldepósito.
Si el caudal de agua entrante es menor que los requisitos de caudal mínimo del filtro, la
eficacia de filtración del filtro se verá afectada. Consulte a Waterco al respecto.
Instalación típica
1. Coloque el filtro tan cerca de la piscina/del spa como sea posible.
2. Coloque el filtro de forma que esté a salvo de inundación, alejado de sumideros,
canaletas, huecos del jardín, etc.
3. Coloqueelfiltrodeformaquelasconexionesdetuberías,laválvuladepurgadeagua
y la válvula de purga de aire sean cómodas y accesibles para su funcionamiento,
mantenimiento e hibernación.
4. Asegúrese de que la etiqueta de cumplimiento esté cara arriba para facilitar la
identificación.
5. El filtro debe colocarse en una losa de hormigón nivelada, un suelo muy firme o un
equivalente. Asegúrese de que el suelo no se hundirá, evitando así esfuerzos de la
tubería conectada.
6. Asegúrese de que no hay movimientos del filtro durante el funcionamiento de la
válvula de purga de agua.
7. Deje una holgura suficiente alrededor del filtro para permitir la inspección visual de
todo el sistema.

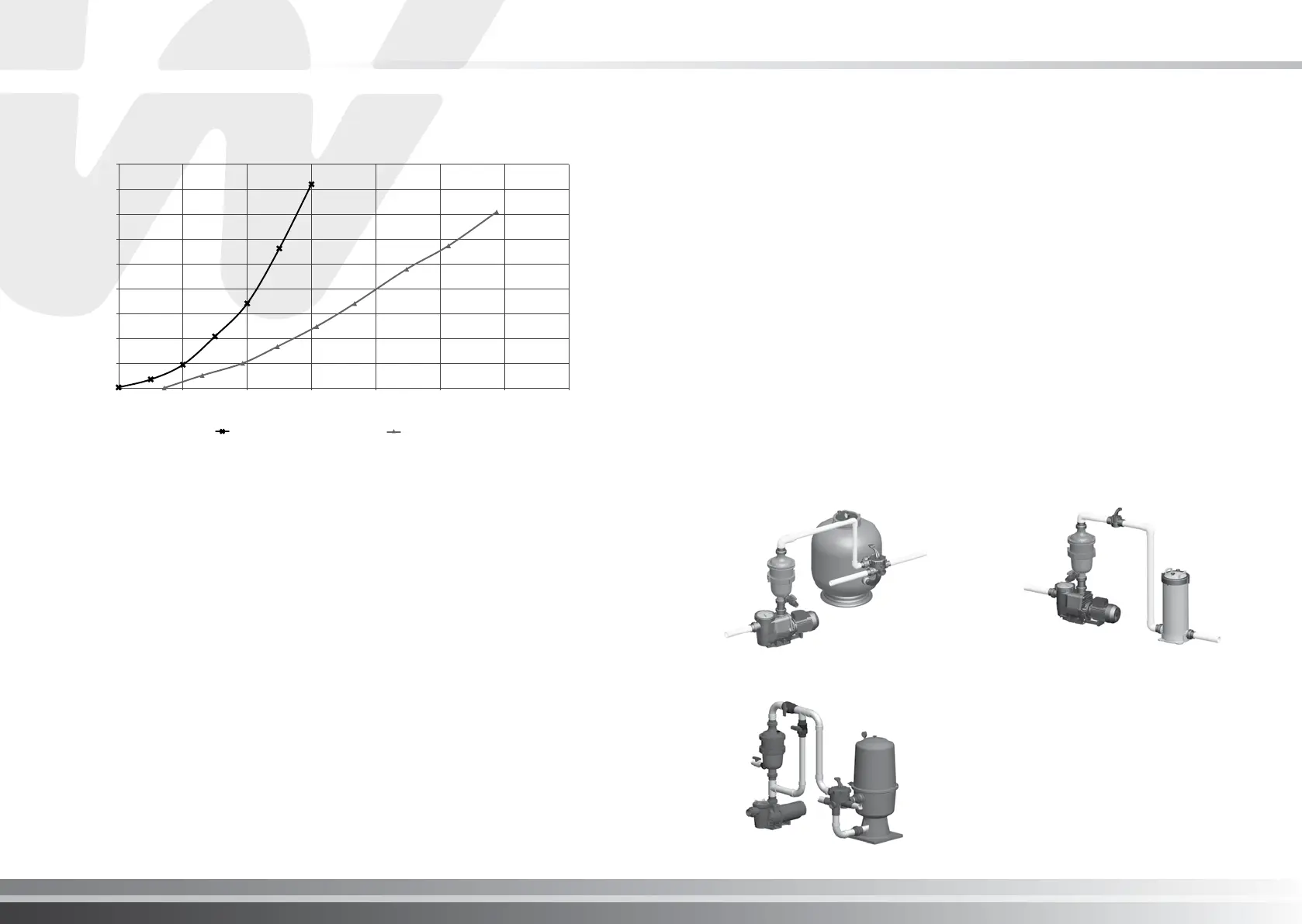

Instalación típica con un filtro de arena Instalación típica con un filtro de cartucho
MultiCyclone 12 MultiCyclone 16
0
1.42/9.8
2.84/19.6
4.27/29.4
5.69/39.2
7.11/49.0
8.53/58.8
9.95/68.6
11.36/78.3
12.8/88.3
0 26.4/100 52.8/200 79.25/300 105.6/400 132/500 158.5/600 184.9/700
Pérdida de carga (psi/kPa)
Caudal (gpm/lpm)
Curva de pérdida de carga total MultiCyclone
CURVA DE PÉRDIDA DE CARGA TOTAL MULTICYCLONE PLUS
I pg 51MultiCyclone
Spanish
*NOTE: DE FILTERS REQUIRE A BYPASS
Instalación habitual con un filtro de tierra de diatomeas
