Watts 909 Series Installation Instructions

19

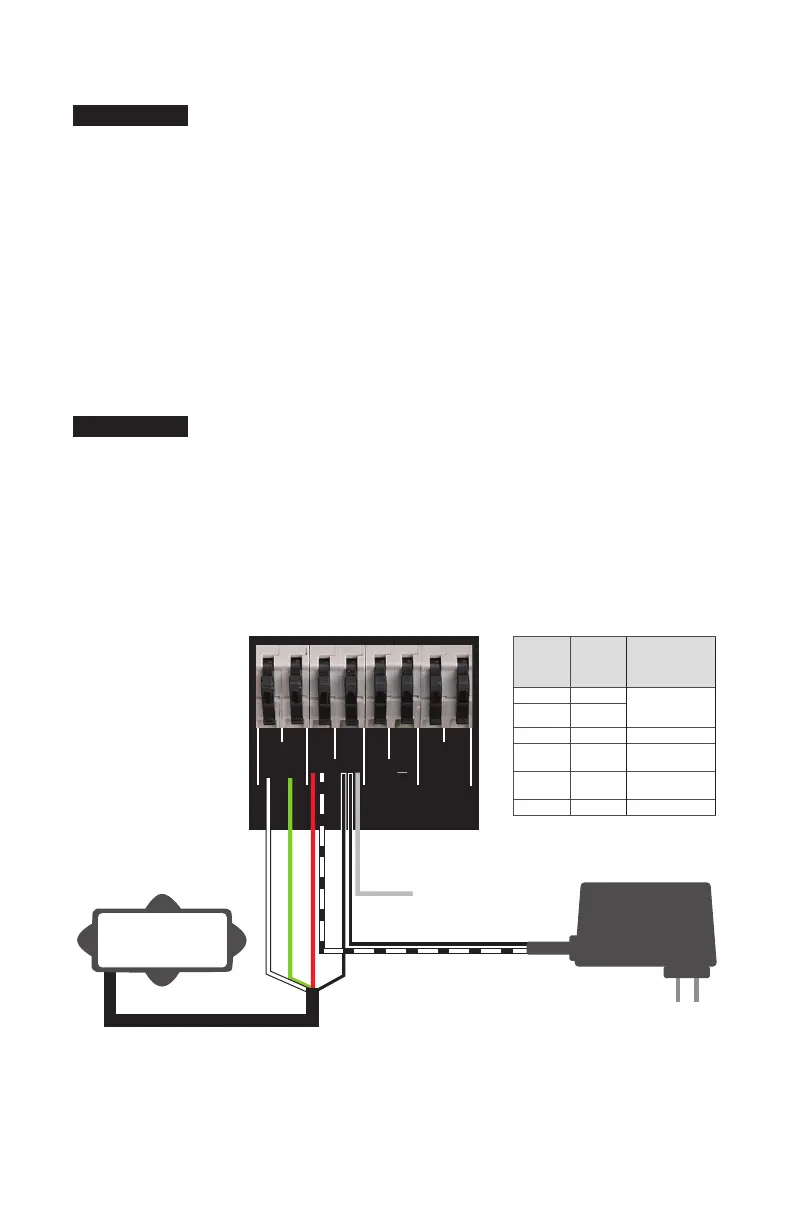

Configuración de la puerta de enlace celular
Estas instrucciones abarcan la conexión del cable del módulo
de activación al bloque de terminales de la puerta de enlace
celular. El cable del módulo de activación de 4conductores debe
conectarse a la puerta de enlace celular para transmitir una señal
de contacto normalmente abierta y proporcionar alimentación al
módulo de activación. La señal de contacto se cierra cuando se
detecta una descarga.
Cuando conecte el adaptador de alimentación a la puerta de
enlace celular, distinga el cable positivo del negativo. El cable
positivo tiene rayas blancas y debe insertarse en el terminal de
alimentación; en cambio, el cable negativo, en el terminal de tierra.
Conecte el cable del módulo de activación al dispositivo antes
o después de instalarlo en una pared o estructura cercana
con las lengüetas y tornillos de instalación. Junte la puerta de
enlace celular y los materiales de instalación, el adaptador de
alimentación, el desarmador Phillips y el pelacables para este
segmento de la instalación.
1. Retire la cubierta transparente del dispositivo.
2. Use el pelacables para retirar suficiente aislamiento para
exponer de 1 a 2pulgadas (2.54 a 5.08cm) de los cables
conductores y pase el cable a través del puerto inferior.
3. Inserte el cable blanco (WH) y el cable verde (GN) en las
primeras dos terminales de INPUT 1.
4. Pase el cable del adaptador de alimentación a través del
puerto inferior.
5. Conecte el cable positivo (negro con raya blanca) del
adaptador de alimentación (BK/WH) al cable rojo (RD) del
cable del módulo de activación e inserte los cables en la
terminal PWR.
6. Conecte el cable negativo (negro sin raya) del adaptador de
alimentación al cable negro (BK) del cable del módulo de
activación y al cable de tierra (SI), luego inserte los cables en
la terminal GND.
7. Omita MOD+ y MOD-. Reservado.
8. Vuelva a colocar la cubierta del dispositivo y enchufe el
adaptador de alimentación a una toma de corriente de
120VCA, 60Hz, protegida por GFI.
Si se añade un segundo sensor de inundación a la configuración,
inserte los cables blanco y verde en las primeras dos terminales
de INPUT 2, el cable rojo en la terminal PWR y el cable negro en
la terminal GND.
Al identificar una ubicación para instalar la puerta de enlace
celular, elija un área alejada de objetos y estructuras metálicos
grandes que puedan bloquear la señal celular. La antena celular
se coloca dentro de la carcasa en el lado superior derecho.
Asegúrese de que el lado de la antena esté libre de paredes,
cables, tuberías u otras obstrucciones.
AVISO
La conexión a tierra deberá conectarse a la puerta de enlace
celular antes de poner en operación el sensor de inundación.
AVISO
BK/WH
WH
GN
RD
BK
SI
BK
CÓDIGO
DE
LETRAS
COLOR
DEL
CABLE FUNCIÓN
WH Blanco Entrada de contacto
seco normalmente
abierta
GN Verde
RD Rojo Voltaje positivo
BK Negro Conexión a tierra
delcircuito
BK/WH Negro con
raya blanca
Voltaje positivo
SI Plata Tierra
MÓDULO DE
ACTIVACIÓN
DELSENSOR
CONECTE A TIERRA EL
CABLE A LA TUBERÍA
DE AGUA, EL PERNO DE
VÁLVULA O CUALQUIER
CONEXIÓN A TIERRA
METÁLICA
ENTRADA
1
ENTRADA
2
ALIM
MOD+
MOD-
GND
ADAPTADOR DE
ALIMENTACIÓN
BLOQUE DE TERMINALES DE PUERTA DE ENLACE

Watts 909 Series Specifications

General

Series	909
Category	Control Unit
Body Material	Bronze
Connection Type	Threaded
Temperature Range	33°F-180°F
Size Range	1/2" - 2"
End Connections	Threaded
