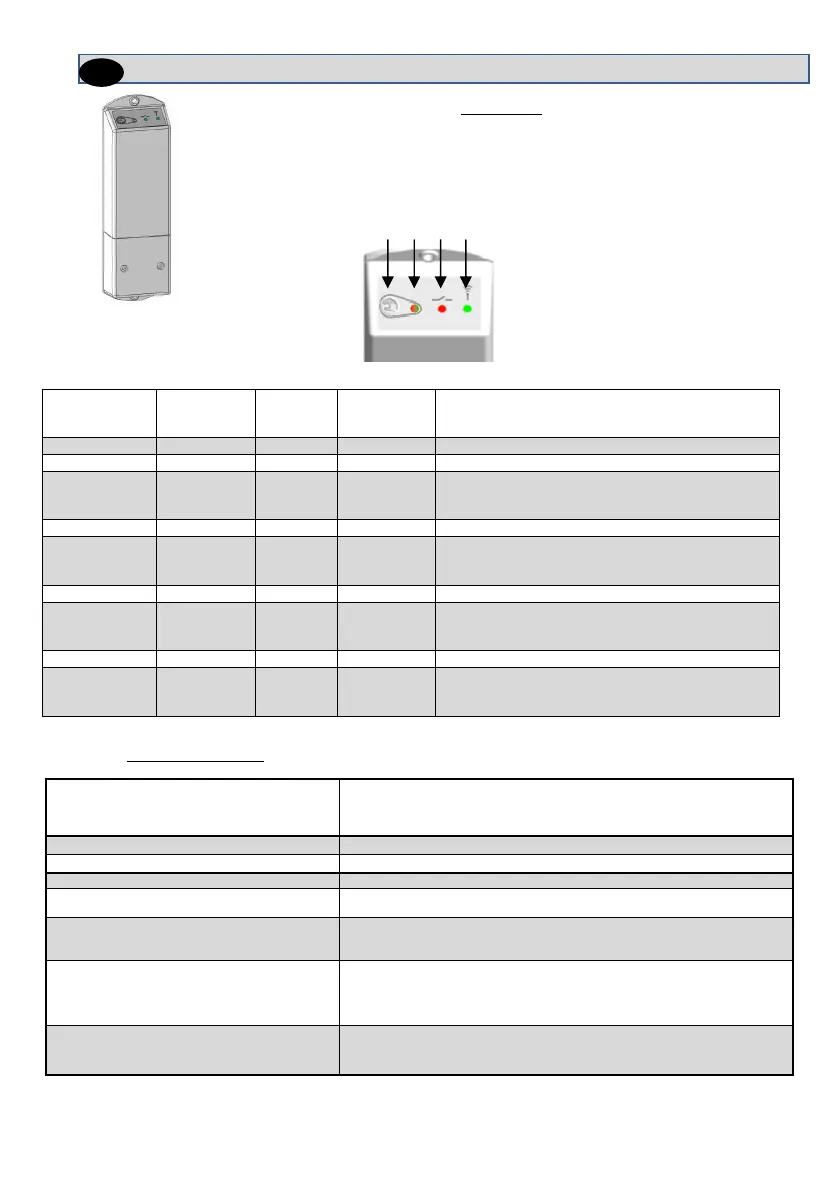

1. Presentazione
- Il ricevitore BT-WR02 RF è un ricevitore con montaggio a parete studiato per controllare gli impianti
di regolazione del riscaldamento con un termostato wireless BT-DP02 RF.
- Questa coppia di dispositivi (termostato e ricevitore) può essere gestita anche tramite una centralina,
per controllare completamente l'impianto di riscaldamento da un solo punto.
A
(pulsante di
configurazione RF)
B
(verde/rosso)
C
(rosso)
D
(verde)
/
Verde
/
/
Accensione
Breve pressione Verde
/
/
trasmissione RF istantanea
Pressione di 3 s Verde
/
Luce verde da
spenta a
lampeggiante
inizializzazione RF termostato o centralina.
Pressione di 6 s Arancione
/
Verde inizializzazione RF ricevitore slave.
Pressione di 15 s
Luce
arancione
lampeggiante
/
Verde
lampeggiante
reset del ricevitore
/
Verde Rosso
/
Richiesta di riscaldamento
/
Verde
/
Luce verde da
spenta a
lampeggiante
Ricezione RF
/
Arancione
/
/
Informazioni filo pilota
/
Verde
/
Luce verde
sempre
lampeggiante
allarme RF
2. Caratteristiche tecniche
Dati ambientali. (Temperature)
Temperatura di esercizio:
Temperatura di spedizione e stoccaggio:
Da 0 a 40 °C
Da -10 a +50 °C
Alimentazione elettrica
230 VCA 50 Hz
Protezione elettrica
Classe II – IP20
Ingresso filo pilota (mercato francese)
Filo pilota 6 ordini con fase (L)
Uscita
Carico massimo
Relè 10 A 250 VCA
Fino a 10 A – 250 VCA 50 Hz (2 fili L, N)
Frequenza radio e
distanza di ricezione RF
868 MHz < 10 mW (comunicazione bidirezionale)
Funzionamento a una distanza di circa 100 m in spazi aperti.
Funzionamento a una distanza di circa 30 m in ambiente residenziale.
Direttive CE
Il prodotto è stato progettato in conformità
alle Direttive europee
R&TTE 1999/5/CE
LVD 2006/95/CE
EMC 2004/108/CE
RoHS 2011/65/UE
Prodotto conforme a:
Classificazione:
Contributo:
UE 811/2013 e 2010/30/UE
IV
(2%)
IT
A B C D
