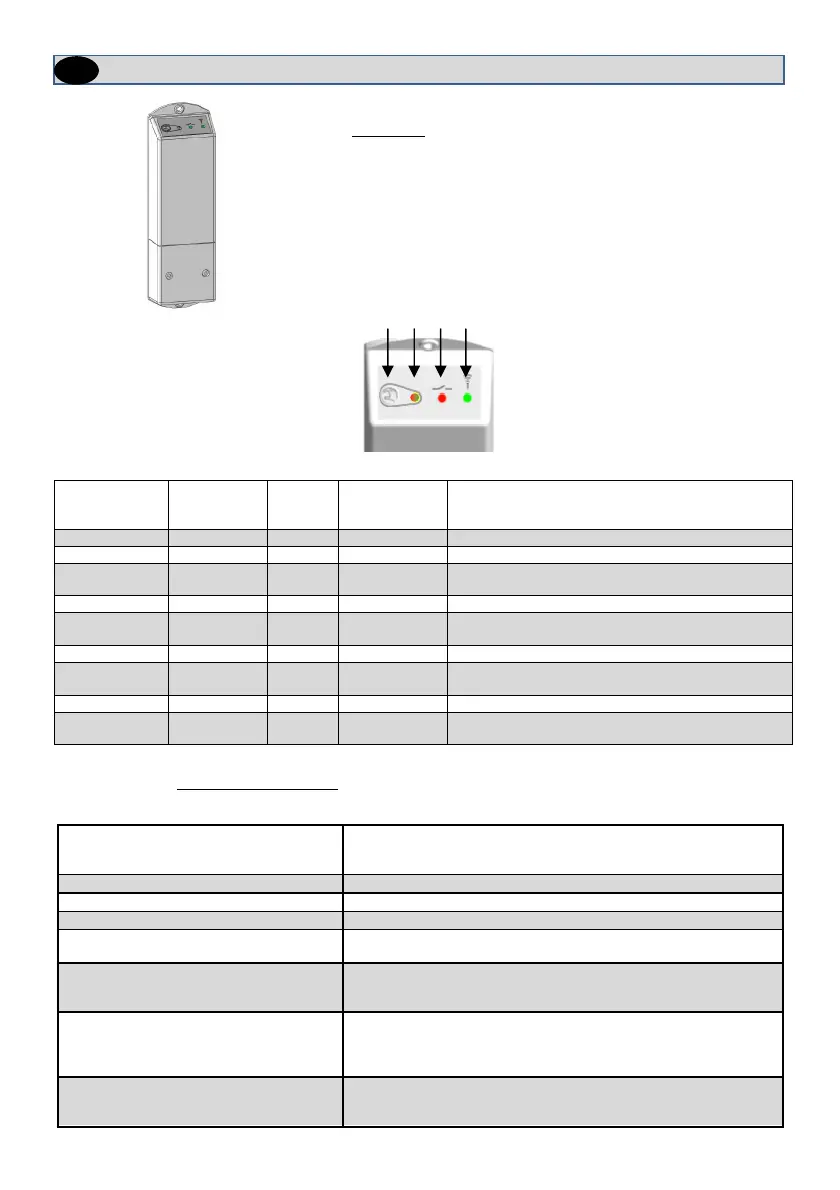

Watts BT-WR02 RF User Manual

6
BT
-
WR02 RF
Récepteur
mural
Contact sec
1. Presentation
- Le récepteur BT-WR02 RF est un récepteur mural conçu pour contrôler la
régulation de système de chauffage avec un thermostat BT-DP02 RF
- Ce couple (thermostat récepteur) pourra être géré par une centrale pour avoir
le contrôle total de votre installation de chauffage d’un même endroit.
A
(Bouton de
configuration RF)
B
(Rouge/vert)
C
(Rouge)
D
(Vert)
/
Vert
/
/
Alimenté
Appui court Vert
/
/
Transmission RF instantanée
Appui de 3 sec Vert
/
Vert clignotant
rapide
initialisation RF du thermostat ou de la centrale.
Appui de 6 sec orange
/
Vert initialisation RF du récepteur esclave
Appui de 15 sec
orange
blinking
/
Vert clignotant réinitialisation du récepteur. (effacement des codes)
/
Vert Rouge
/
Demande de chauffe
/
Vert
/
Vert clignotant
rapide
Réception RF
/
orange
/
/
Signal sur le Fil pilote
/
Vert
/
Permanently
Vert blinking
Alarme RF
2. Caractéristiques techniques
Environne
ment. (Températures)
Fonctionnement:
Transport et stockage :
0°C - 40°C
-10°C à +50°C
Alimentation
230Vac 50Hz
Protection électrique
Classe II - IP20
Entrée fil pilote (marché français)
Fil pilote 6 ordres par phase (L)
Sortie
Charge maximale
Relais 10Amps 250VAC
Jusqu’à 10A - 250Vac 50Hz (2 fils L,N)
Radio Fréquence &
Distance de réception
868MHz < 10mW (communication bidirectionnelle)
Environ 100m en milieu ouvert
Environ 30m in environnement résidentiel
Directives CE
Votre produit a été conçu en conformité
avec les directives européennes :
R&TTE 1999/5/EC
Basse Tension 2006/95/EC
CEM 2004/108/EC
RoHS 2011/65/EU
Produit conforme à
Classification
Contribution
UE 811/2013 et 2010/30/UE
IV
(2%)
FR
A B C D
