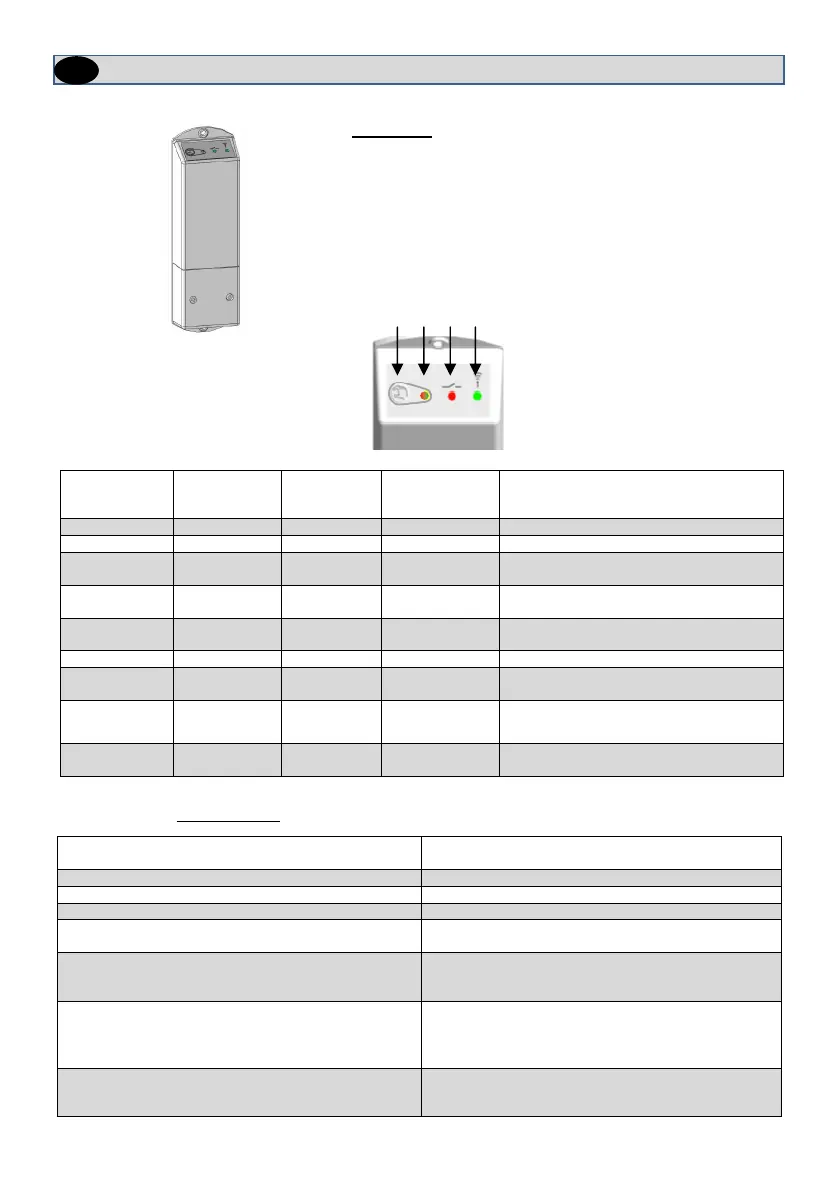

Watts BT-WR02 RF User Manual

8
BT
-
WR02 RF
Funk
-
Empfänger Aufputz
1. Beschreibung
- Funk- Empfänger für Aufputz Montage, zur Regelung eines elektrischen
Heizkörpers oder Elektroflächenheizung in Kombination mit einem Funk-
Raumfühler der Serie BT-..02 RF oder direkt über die Zentraleinheit BT-CT02 RF
- Funk-Empfänger + Funk-Raumfühler können über die Zentraleinheit gesteuert
werden, wodurch die Bedienung des Heizsystems von einer zentralen Stelle
möglich ist.
A
(RF Taste)
B
Status LED
(Grün/Rot)
C
Ausgang LED
(Rot)
D
Funk Status LED
(Grün)
/
Grün
/
/
Eingeschaltet
Kurze Betätigung Grün
/
/
sofortige RF-Übertragung
Betätigung für 3
Sekunden
Grün
/
Grün schnell
blinkend
Paarung mit Funk-Raumfühler / Zentraleinheit
Betätigung für 6
Sekunden
Orange
/
Grün Paarung mit abhängigen Empfänger (Slave)
Betätigung für 15
Sekunden
Orange blinkend
/
Grün blinkend Reset
/
Grün Rot
/
Heizbedarf bzw. eingeschaltet
/
Grün
/
Grün schnell
blinkend
Funk-Empfang
/
Orange
/ /
Information des Pilotleiters
(Funktion für französischen Markt; benötigt entsprechendes
Eingangs-Signal)
/
Grün
/
Grün regelmäßig
blinkend
Funk-Alarm
2. Technische Daten
Betriebstemperatur:
Transport und Lagerung:
0°C bis 40°C
von -10°C bis +50°C
Speisung:
230 VAC, 50 Hz
Elektrischer Schutz:
Klasse II – IP 20
Eingang für Pilotleiter (französischer Markt):
Pilotleiter - 6 Befehle (Phase (L) )
Ausgang:
Höchstbelastung:
Relais 10 A 250 VAC
Bis 10 A – 250 VAC, 50Hz (2 Leiter L, N)
Radiofrequenz &
Distanz für Funk-Empfang:
868 MHz < 10mW (bidirektionale Kommunikation)
Reichweite ca. 100 m offene Distanz (im Freien).
Reichweite ca. 30 m innerhalb von Gebäuden
CE-Richtlinien
Das Produkt wurde in Übereinstimmung mit den EU-
Richtlinien konzipiert.
R&TTE 1999/5/EC
LVD 2006/95/EC
EMC 2004/108/EC
RoHS 2011/65/EU
Produkt entspr
icht:
Klassifizierung:
Beitrag:
UE 811/2013 und 2010/30/UE
IV
(2%)
D
E
A B C D
