Watts IntelliFlow A2C-M1 User Manual

L'alimentation DOIT être coupée pendant l'installation
ou l'entretien du robinet!
Ne branchez pas le robinet sur le circuit d'alimentation
avant la fin de l'assemblage.
2

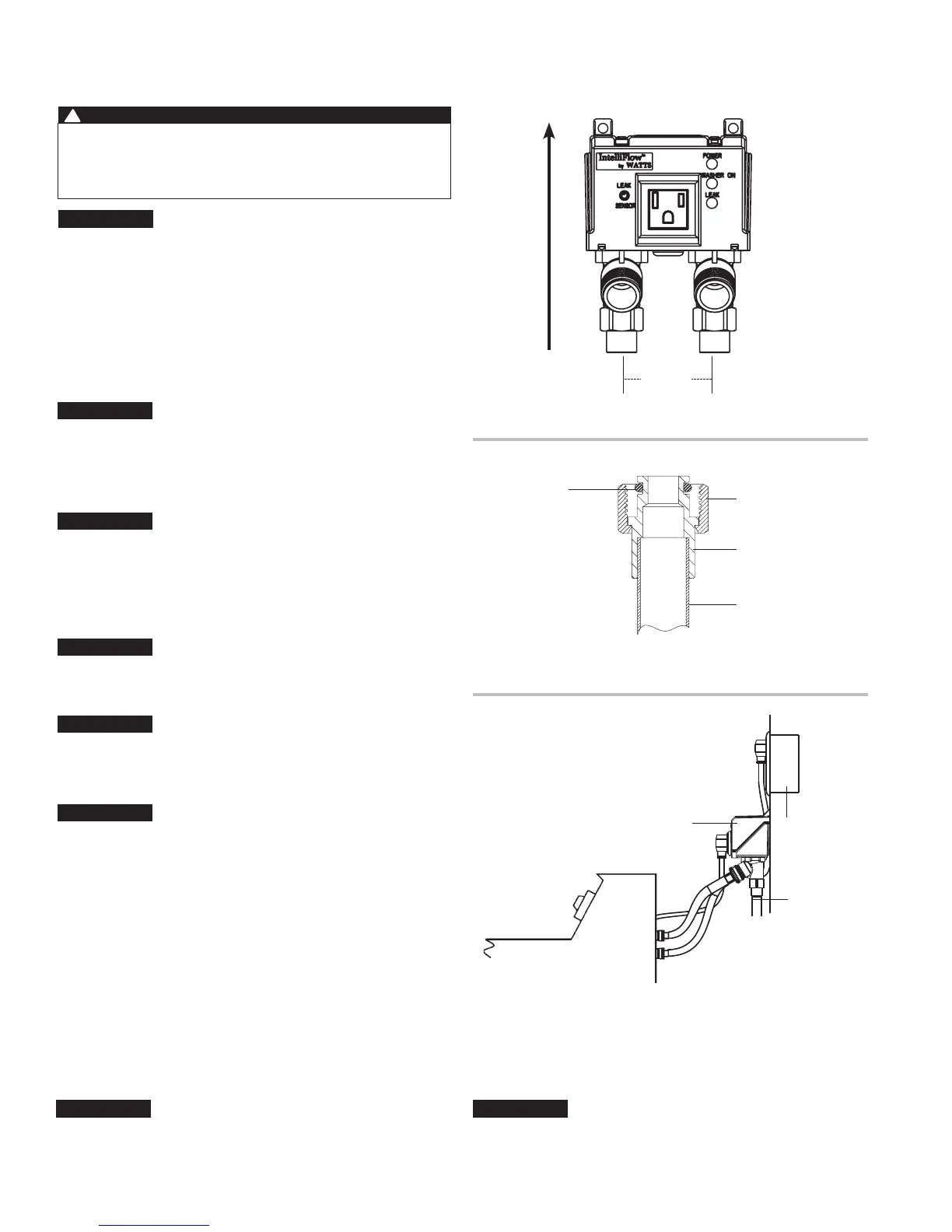

Installation du A2C-M1 IntelliFlow
®
1. Coupez l'alimentation électrique.
2. Coupez les arrivées d'eau chaude et d'eau froide.
3. Si vous rénovez une installation existante, déconnectez les
tuyaux de la machine à laver du ou des robinets d'arrêt existant(s).
4. Desserrez les deux (2) écrous et retirez les deux adaptateurs
du corps de robinet IntelliFlow
®
.
5. Placez les écrous de l'adaptateur sur la tuyauterie avant de
souder les raccords.
6. Soudez les adaptateurs sur la tuyauterie.
AVIS
La distance entre les tuyaux doit être de 2
3
⁄8po au centre (Figure3).
7. Placez les joints toriques sur les rainures de l'adaptateur
(Figure3A).
8.
Alignez et faites glisser le corps de robinet au-dessus des
adaptateurs. Serrez les écrous de l'adaptateur.
AVIS
Ne serrez pas excessivement les écrous.
Pour éviter de fausser les filets, vérifiez l'alignement de ces derniers.
9. Raccordez les tuyaux de la machine à laver aux sorties
d'eau chaude et d'eau froide de l'IntelliFlow
®
.
10. Branchez la machine à laver sur la prise électrique de
l'IntelliFlow
®
.
AVIS
Le courant nominal de l'appareil ne doit pas être supérieur à 15A.
11. Branchez le cordon électrique de l'IntelliFlow
®
à une prise
secteur de la maison (Figure4).
AVIS
L'IntelliFlow
®
exige une prise reliée à la terre de 120Vc.a.,
60Hz, 15A.*
12. Installez le détecteur de fuite.
AVIS
L'IntelliFlow
®
détecte tous les flux de courant circulant dans la
machine à laver lorsque cette dernière est éteinte. Au démarrage ou
pendant le dépannage, le robinet IntelliFlow peut être placé en
position d'arrêt en débranchant et en réinstallant le détecteur de fuite.
13.
Ouvrez les arrivées d'eau chaude et d'eau froide et assurez-
vous qu'il n'y a aucune fuite.
14. En l'absence de fuite, activez l'alimentation électrique.
L'installation de l'A2C-M1 IntelliFlow
®
est maintenant terminée.
*Disjoncteur de fuite de terre (GFI): ce type de disjoncteur
n'est pas obligatoire pour que l'IntelliFlow
®
fonctionne
correctement, mais ce dispositif de sécurité est
fortement recommandé.
AVIS
Conçu pour une installation verticale uniquement!
Figure3
2
1
⁄2po
Installer en position verticale
Figure3A
Joint torique
Écrou de
l'adaptateur
Adaptateur
Tuyauterie
d'alimentation
en eau
Figure4
Alimentation
électrique avec
protection
contre les
fuites de terre
Alimentation
en eau
Machine à laver
Watts
A2C-M1
AVIS
Ne branchez pas le robinet sur un circuit électrique avant
d'avoir terminé l'installation de l'appareil et d'avoir
rebranché les tuyaux d'alimentation en eau.
AVIS
L'utilisation d'une prise pour robinet de machine à laver
automatique Watts avec des appareils autres qu'une
machine à laver est déconseillée et annule la garantie.
AVERTISSEMENT
!
