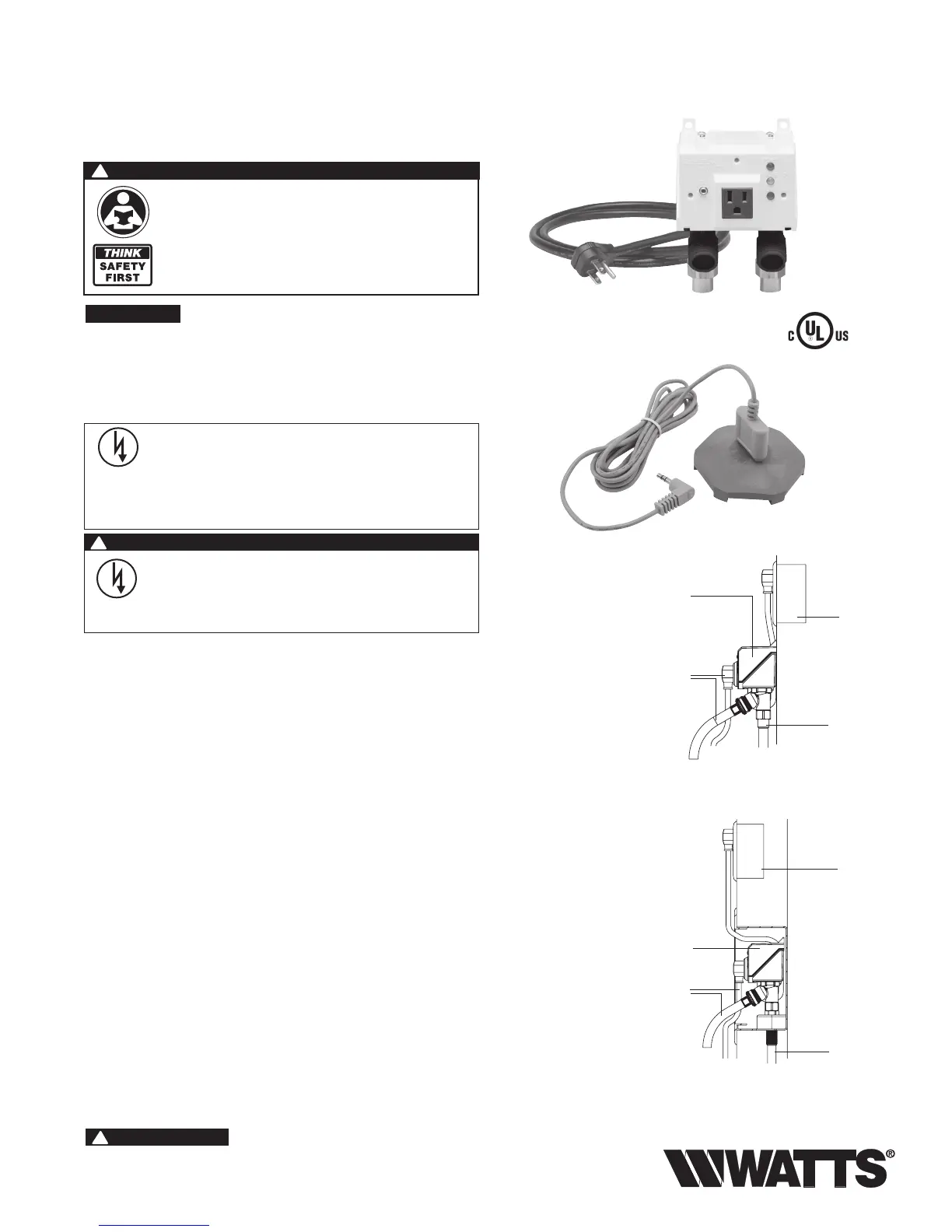

Watts IntelliFlow
®
Robinet d'arrêt pour machine à laver
automatique modèle A2C-M1, A2C-WB-M1
AVIS
Cet appareil n'est pas compatible avec les machines à laver ou
les ensembles lave-linge/sèche-linge fonctionnant avec une
alimentation 240Vc.a. Un Watts A2-IntelliTimer (vendu
séparément) peut être utilisé avec le robinet d'arrêt IntelliFlow
®
avec les machines à laver ou les lave-linge/sèche-linge avec une
alimentation 240Vc.a. (Voir page5)
A2C-M1 IntelliFlow
®
Numéro de brevet 6,003,536
Détecteur de fuite
IS-A2C-M1/A2C-WB-M1_FR
*Ce robinet exige un circuit de protection
contre les fuites de terre de 120Vc.a.,
60Hz, 20A.
*Disjoncteur de fuite de terre (GFI): ce type de disjoncteur n'est
pas obligatoire pour que l'IntelliFlow
®
fonctionne correctement,
mais ce dispositif de sécurité est fortement recommandé.
Instructions d'utilisation
Le robinet d'arrêt automatique Watts IntelliFlow
®
pour machine à laver est équipé d'un capteur
de courant électrique ultramoderne. Lorsque la machine à laver est mise en route, l'appareil
détecte le flux de courant circulant dans la machine à laver. Cela actionne les robinets
électromagnétiques, permettant à l'eau de circuler vers la machine à laver. Lorsque la machine à
laver s'arrête après le cycle de lavage complet, l'appareil détecte l'absence de courant et ferme
les robinets. L'IntelliFlow
®
reste fermé jusqu'à ce que la machine à laver soit remise en route.
Le détecteur de fuite offre une protection supplémentaire contre les dégâts des eaux pendant le
fonctionnement de la machine à laver. Lorsque de l'eau est détectée au niveau du détecteur, le
flux d'eau vers les tuyaux alimentant la machine à laver est immédiatement interrompu.
En installant un dispositif IntelliFlow
®
, vous protégez votre maison contre les dégâts des eaux
provoqués par la rupture ou une fuite du tuyau d'alimentation de la machine à laver.
Spécifications de fonctionnement
Système électrique: 120Vc.a., 60Hz
Exigences relatives au disjoncteur: GFI* 20A
Courant nominal max. de l'appareil: 15A
Appel de courant: 20mA (appareil
hors tension)
Cordon électrique: 14AWG de
type SJT 6pi
Température max.: 82°C (180°F)
Pression max.: 10,3bar (150psi)
Différence de pression de service max.:
5,5bar (80psi)
Corps de robinet: polysulfone renforcé
Pièces en élastomère: buna-N, EPDM
*Disjoncteur différentiel de fuite à la
terre (GFI): ce type de disjoncteur n'est
pas obligatoire pour que l'IntelliFlow
®
fonctionne correctement, mais ce dispositif de sécurité est fortement recommandé.
Conformément au Code national de l'électricité, NFPA70, Section210.11 relative aux
Circuits dérivés obligatoires, au moins un circuit dérivé de 20A doit être fourni pour
alimenter les prises destinées au lavage, conformément à la Section 210.52(F). Ce
circuit ne doit pas disposer d'autres prises.
AVERTISSEMENT
!
*Protection contre les surtensions: bien qu'un limiteur de surtension ne soit pas
indispensable pour le bon fonctionnement de l'IntelliFlow
®
, il est fortement conseillé,
particulièrement dans les régions où les surtensions ou la foudre sont fréquentes.
Modèle
A2C-M1
en provenance
de la machine
à laver
Source
d'alimentation
électrique avec
protection
contre les fuites
de terre
Arrivée d'eau
Une pour l'eau froide
Une pour
l'eau chaude
Modèle
A2C-WB
en provenance
de la machine
à laver
Source
d'alimentation
électrique avec
protection
contre les fuites
de terre
Arrivée d'eau
Une pour l'eau froide
Une pour
l'eau chaude
Modèle A2C-M1
Raccords à souder
1
⁄2po pour la tuyauterie apparente
Équipés en standard d'adaptateurs pour soudure au
cuivre
1
⁄2po. Les deux raccords peuvent être utilisés
pour l'alimentation en eau chaude et en eau froide.
Modèle A2C-WB-M1
Inclut un boîtier pour montage mural. Le boîtier pour
montage mural est doté d'orifices pour les raccords d'arrivée
d'eau espacés de 2
3
⁄8po de centre à centre. Fourni avec des
raccords à souder
1
⁄2po. Les deux raccords peuvent être
utilisés pour l'alimentation en eau chaude et en eau froide.
AVERTISSEMENT
!
Lisez ce manuel AVANT d’utiliser cet équipement.
Le non-respect de cette instruction ou des informations
relatives à la sécurité et à l'utilisation risque de provoquer
des blessures, des dégâts matériels et des dommages à
l'équipement.
Conservez ce manuel pour référence ultérieure.
Protection contre les surtensions: bien qu'un
limiteur de surtension ne soit pas indispensable au
bon fonctionnement de l'IntelliFlow
®
, il est fortement
conseillé, particulièrement dans les régions où les
surtensions ou la foudre sont fréquentes.
AVERTISSEMENT
!
