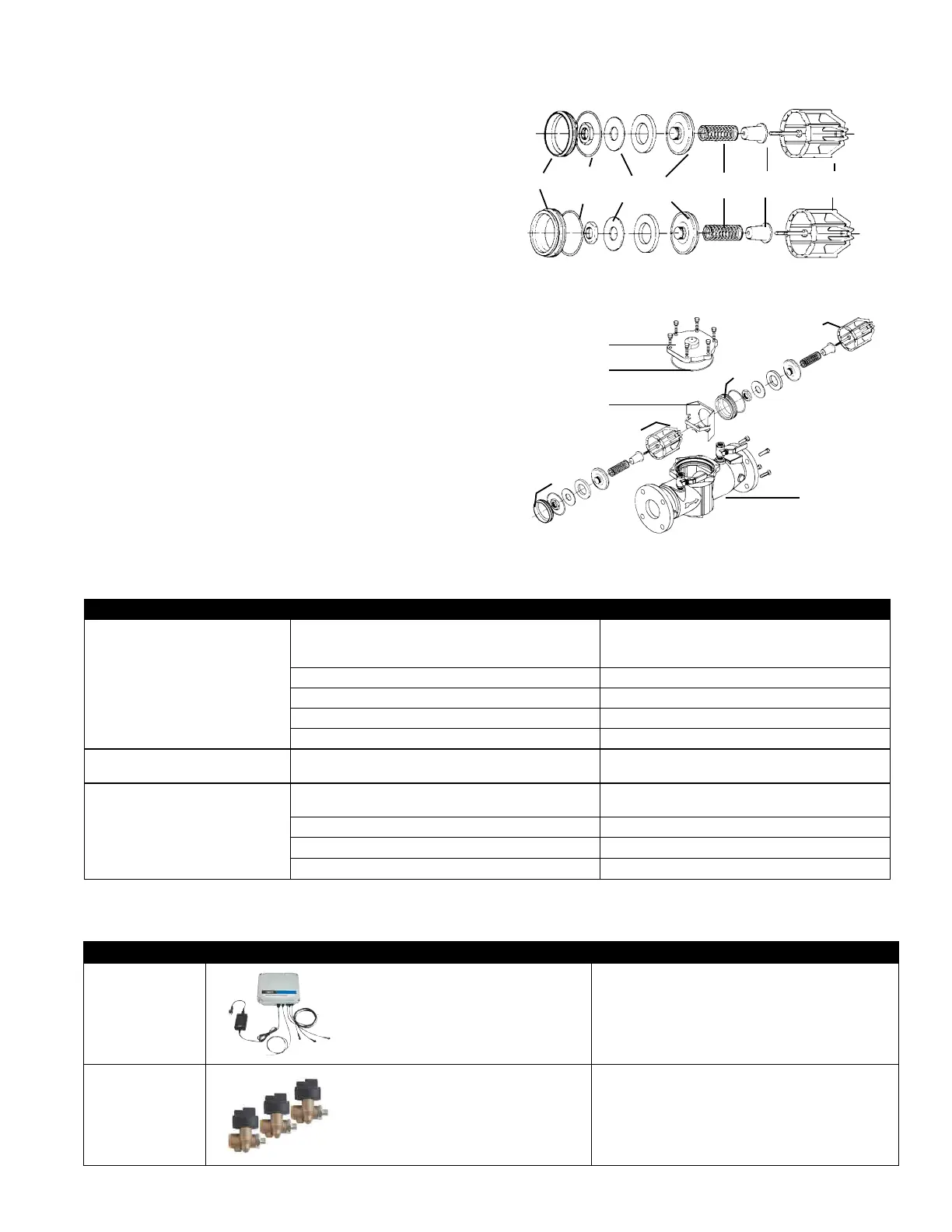

Mantenimiento de las válvulas de retención
Asiento
Junta
tórica del
asiento
Conjuntode
disco
Resorte Retenedor
Topes/
asiento
Cubierta
Junta tórica
de la cubierta
Retenedor
Cuerpo
Primera retención
Segunda retención
No se necesitan herramientas especiales para realizar el
mantenimiento del conjunto.
1. Retire los pernos y la cubierta.
2. Retire el retenedor del orificio del cuerpo. Ahora los módulos
de la válvula de retención se pueden retirar de la válvula a mano
o con un destornillador.
3. Los asientos de retención están sujetos a la jaula con un sistema
de bloqueo tipo bayoneta. Sujetando la jaula con una mano,
empuje el asiento hacia dentro y gírelo en sentido contrario al de
las agujas del reloj contra la jaula. El asiento, la caja de resorte,
el resorte y el conjunto del disco son ahora componentes
individuales.
4. Limpie y vuelva a montar el conjunto del disco. O, en función de
su estado, deséchelo o reemplácelo con un nuevo conjunto del
kit de reparación. Las juntas tóricas deben limpiarse o sustituirse
según sea necesario.
5. Vuelva a montar los módulos de la válvula de retención.
Compruebe que los módulos estén instalados en el cuerpo de la
válvula con los asientos orientados hacia la entrada de la válvula.
Los módulos deben estar bien colocados antes de poder
sustituir el retenedor.
Conjuntos de retención
Solución de problemas
SÍNTOMA CAUSA SOLUCIÓN
La válvula de retención no logra
retener un mínimo de 1.0psid
(7kPa)
Residuos en la superficie de sellado del disco de
retención
Desmontaje y limpieza
Válvula de compuerta con fugas Desmontaje y limpieza o reparación
Disco del asiento o junta tórica del asiento dañados Desmontaje y sustitución
Guía que sujeta la retención abierta dañada Desmontaje y limpieza o sustitución
Resorte débil o roto Desmontaje y sustitución del resorte
Traqueteo durante las
condiciones de flujo
Guía desgastada, dañada o defectuosa Desmontaje y reparación o sustitución de la guía
Flujos bajos que pasan a través
de la válvula de línea principal
Control de la línea principal atascada Desmontaje y limpieza
Filtro del medidor obstruido Desmontaje y limpieza
Disco o asiento de la línea principal dañado Desmontaje y sustitución
Resorte de línea principal roto Desmontaje y sustitución
Kits de conexión de monitoreo complementarios
CÓDIGO DE PEDIDO KIT COMPLEMENTARIO/DE REPUESTO DESCRIPCIÓN
88003067 Kit de conexión de monitoreo BMS
BF-BMS-MCK
Serie LF007 Modelo IOT
Tamaños 2½" (6.35 cm) a 3" (7.62 cm)
Incluye una solución llave en mano para transmitir
mediciones de presión del conjunto de válvula a
un sistema de gestión de edificios; consta de un
módulo de interfaz con tres (3) cables de sensor,
cable de datos y adaptador de alimentación.
88003068 Kit de reemplazo módulo
del sensor depresión
sensores RK-BF
Serie LF007 modelo IOT
Tamaños de 2½" (6.35 cm) a 3" (7.62 cm)
Incluye tres (3) módulos de sensor de presión de
repuesto para instalación en llaves de prueba no. 2,
no. 3 y no. 4.
