7

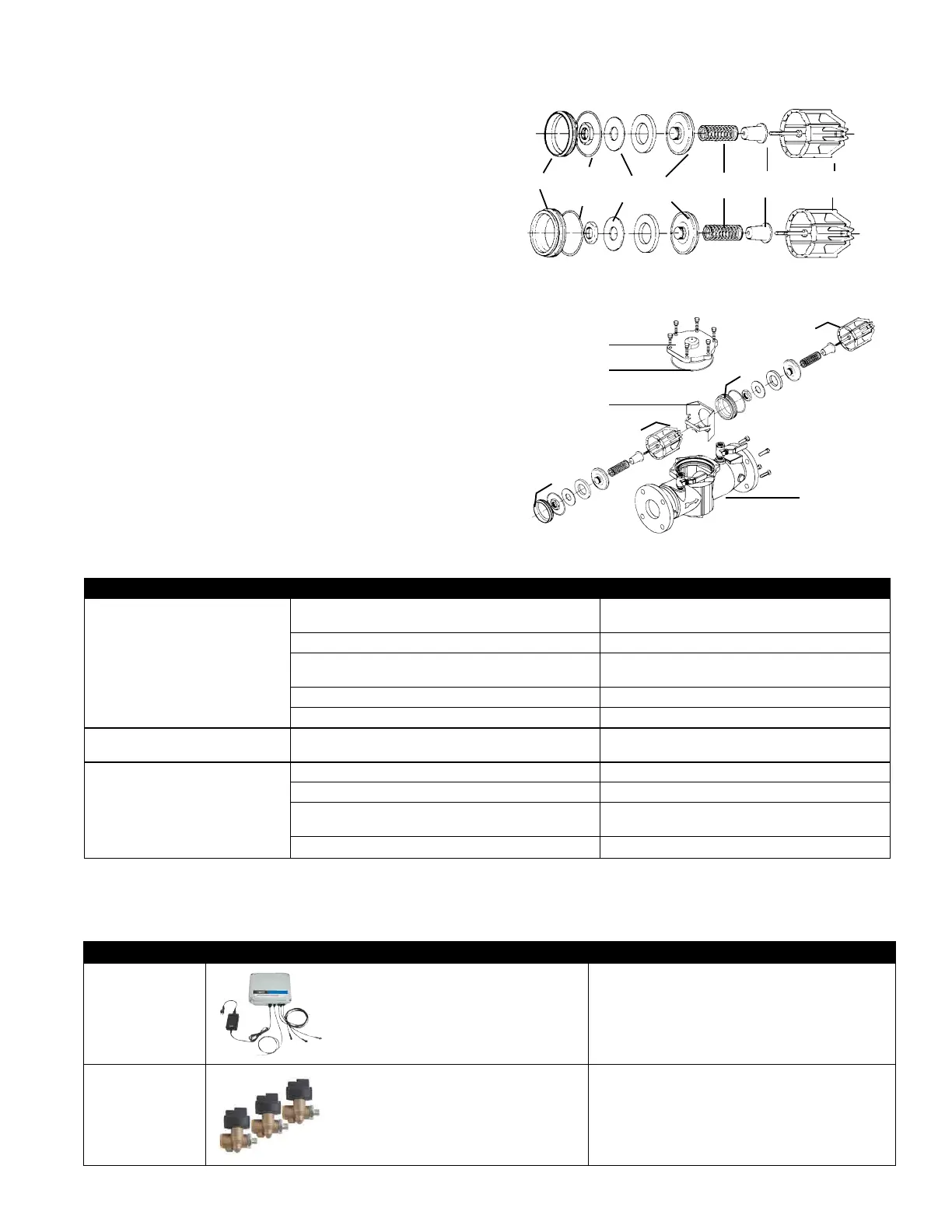

Entretien des clapets antiretour
Siège
Joint
torique
de siège
Ensemble
de disque
Ressort
Bague
d’arrêt
Capuchons/
siège
Couvercle
Joint torique
de couvercle
Bague d’arrêt
Corps
Premier clapet
Deuxièmeclapet
Aucun outil spécial n’est requis pour l’entretien de l’ensemble.
1. Retirez les boulons du couvercle et le couvercle.
2. Retirez le dispositif de retenue de l’alésage du corps. Les
modules à clapet s antiretour peuvent maintenant être retirés
dela vanne à la main ou à l’aide d’un tournevis.
3. Les sièges de clapet sont fixés à la cage avec un dispositif
de verrouillage de type baïonnette. En tenant la cage d’une
main, poussez le siège vers l’intérieur et tournez dans le sens
antihoraire contre la cage. Le siège, la cage à ressort, le ressort
et l’ensemble disque sont des composants individuels.
4. Nettoyez et réassemblez le disque. Ou, selon son état,
jetez ou remplacez par un nouvel assemblage de la trousse
de réparation. Les joints toriques doivent être nettoyés ou
remplacés au besoin.
5. Remonter les modules à clapet antiretour. Les modules à clapet
sont installés dans le corps de vanne, les sièges faisant face à
l’entrée de la vanne. Les modules doivent être solidement en
place avant de pouvoir remplacer le dispositif de retenue.
Vérifier les assemblages
Dépannage
SYMPTÔME CAUSE SOLUTION
Le clapet antiretour ne retient
pas une pression minimale
différentielle de 1,0lb/po².
Débris sur la surface d’étanchéité du disque
decontrôle
Démontez et nettoyez
Fuite du robinet-vanne Démontez et nettoyez ou réparez
Disque de siège ou joint torique de
siègeendommagé
Démontez et remplacez
Guide endommagé maintenant le clapet ouvert Démontez et nettoyez ou remplacez
Ressort faible ou cassé Démontez et remplacez le ressort
Claquement pendant les
conditions de débit
Guide usé, endommagé ou défectueux Démontez et réparez ou remplacez le guide
Faibles débits passant par la
vanne de la ligne principale
Clapet antiretour de ligne principale encrassé Démontez et nettoyez
Crépine de compteur bouchée Démontez et nettoyez
Disque de siège ou siège de la ligne principale
endommagé
Démontez et remplacez
Ressort de ligne principale cassé Démontez et remplacez
Trousses de raccordement de surveillance
complémentaire
CODE DE COMMANDE TROUSSE D’AJOUT/DE REMPLACEMENT DESCRIPTION
88003067 BF-BMS-MCK
BMS Trousse de raccordement pour la
surveillance SérieLF007
Modèle IOT
Tailles 2½po (6.35 cm) à 3 po (7.62cm)
Comprend une solution clé en main pour
transmettre les mesures de pression de l’ensemble
de la vanne à un système de gestion du bâtiment;
consiste en un module d’interface avec trois (3)
câbles de capteur, un câble de données et un
adaptateur d’alimentation.
88003068 RK-BF-
Trousse de remplacement du
module de capteur de
pression SérieLF007 Modèle IOT
Tailles 2½po (6.35 cm) à 3 po (7.62cm)
Comprend trois (3) modules de capteur de pression
de remplacement pour l’installation sur les robinets
d’essai n°2, n°3 et n°4.

Watts LF007 Series Specifications

General

Series	LF007
Category	Control Unit
Maximum working pressure	175 psi
Maximum working temperature	180°F
Hydrostatic test pressure	350 psi
Manufacturer	Watts
Type	Backflow Preventer
Sizes	1/2" - 2"
