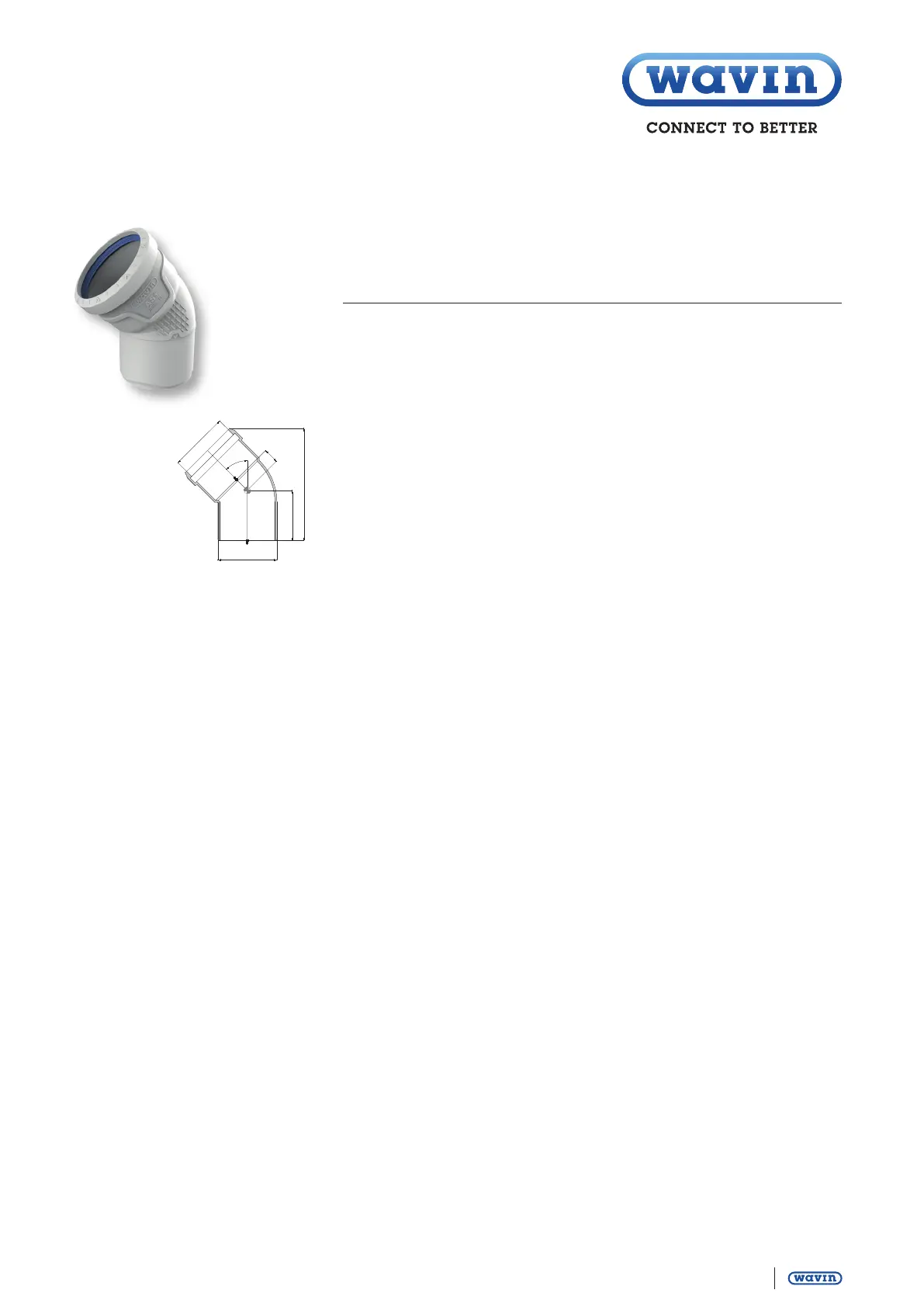

Wavin AS+ Bend > 15°, 30°, 45°, 67°, 87°
Diam. a Article Do1 Ds2 Z1 Z2 h Weight
DN Nr. mm mm mm mm mm kg/PC
50 15° 3079965 50 50 53 11 115 0,108
50 30° 3079966 50 51 57 13 122 0,115
50 45° 3079967 50 51 60 18 126 0,124
50 67° 3079968 50 51 68 23 124 0,130
50 87 3079969 50 51 74 32 111 0,146
70 15° 3079970 75 75 59 11 129 0,179
70 30° 3079971 75 75 64 15 141 0,193
70 45° 3079972 75 75 70 21 150 0,217
70 67° 3079973 75 75 79 29 150 0,229
70 87° 3079974 75 75 90 41 141 0,251
90
*
15° 3079975 90 90 64 15 141 0,299
90
*
30° 3079976 90 90 70 20 157 0,324
90
*
45° 3079977 90 91 73 25 167 0,364
90
*
67° 3079978 90 90 88 37 172 0,390
90
*
87° 3079979 90 90 101 49 160 0,428
100 15° 3079950 110 110 70 17 157 0,466
100 30° 3079951 110 110 77 20 177 0,517
100 45° 3079952 110 110 85 32 192 0,565
100 67° 3079953 110 110 99 44 197 0,606
100 87° 3079954 110 110 114 61 186 0,694
125 15° 3079955 125 125 75 17 167 0,568
125 30° 3079956 125 125 83 25 191 0,628
125 45° 3079957 125 125 92 34 208 0,632
125 87° 3079958 125 125 126 67 206 0,864
150 15° 3079959 160 160 85 19 0,852
150 30° 3079960 160 160 96 28 0,950
150 45° 3079961 160 160 108 42 1,075
150 87° 3079962 160 160 151 84 1,384
200
*
45° 3079963 200 201 132 51 1,814
200
*
87° 3079964 200 201 185 42 2,314
*
Available in Q1 2020
Z1
Z2
a
Ds2
Do1
H
