Diam. a Article Do1 L Ds2 Ds3 Z1 Z2 Z3 Weight
DN Nr. mm mm mm mm mm mm mm kg/PC
150/150 45° 3079994 160 375 160 160 108 200 199 2,519
200/200
*
45° 3079995 200 460 201 201 128 250 250 4,259
*with internal radius
*
Available in Q1 2020

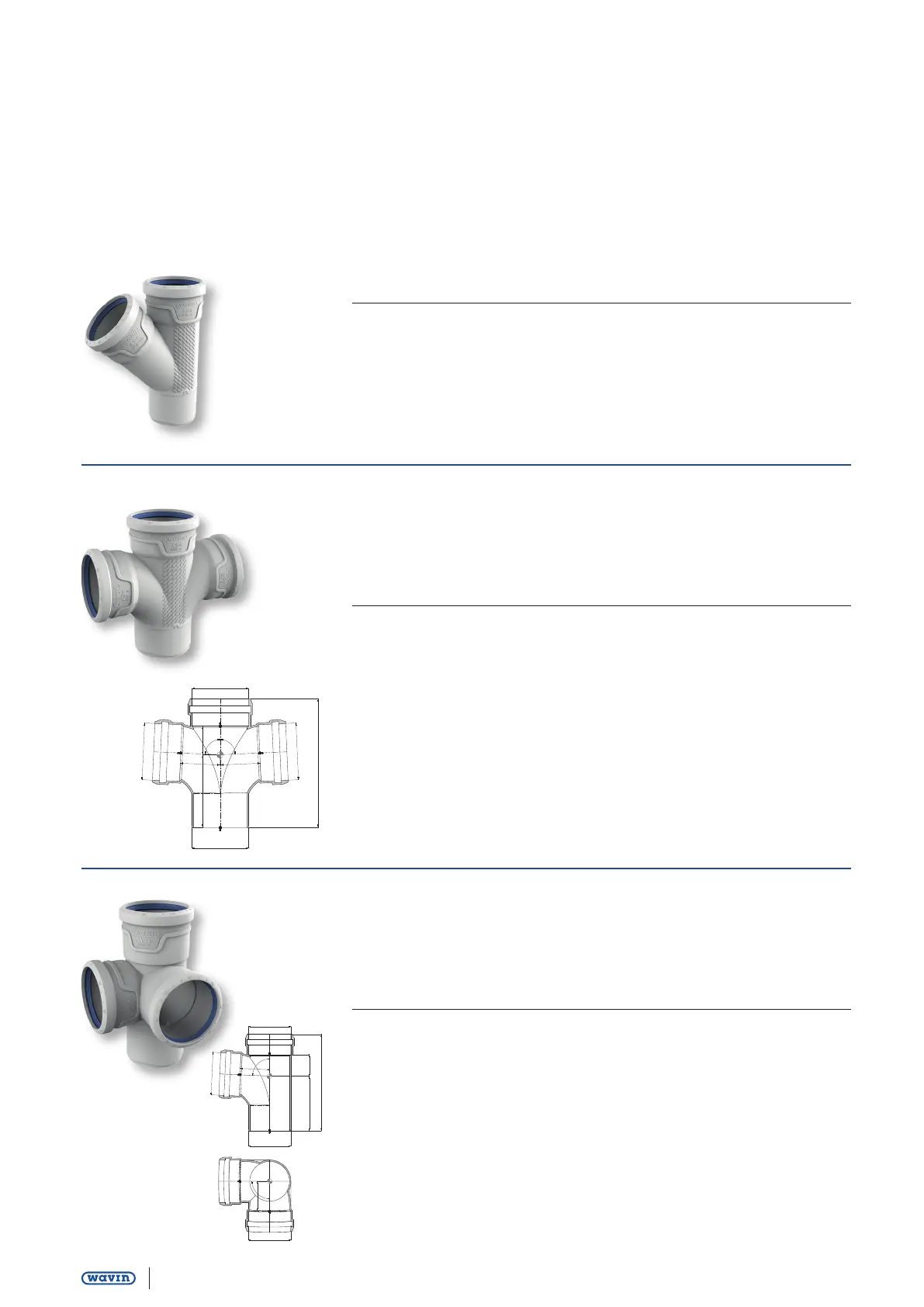

Wavin AS+ Double branch > 87°
Diam. a Articlel Do1 L Ds2 Z1 Z2 Z3 Weight
DN Nr. mm mm Ds3 mm Z4 mm kg/PC
Ds4 mm
mm
90/90/90*
*
3080011 90 224 90 124 68 48 0,820
100/100/100* 3080010 11 255 110 139 81 60 1,263
*with internal radius
*
Available in Q1 2020
Wavin AS+ Corner branch > 87°
Diam. a Article Do1 L Ds2 Z1 Z2 Z3 Z4 Weight
DN Nr. mm mm Ds3 mm mm mm mm kg/PC
Ds4
mm
90/90/90*
*
87 3080009 90 218 90 111 66 51 51 0,856
100/100/100 87 3080008 110 251 110 122 139 128 139 1,131
*
Available in Q1 2020
a
a
Z4
Z2
Z3
Z1
Ds2
Ds3
Ds4
Do1
L
Z1
Z3
Z2
Ds3
Ds2
L
Do1
Z4
Ds4
a
a2
