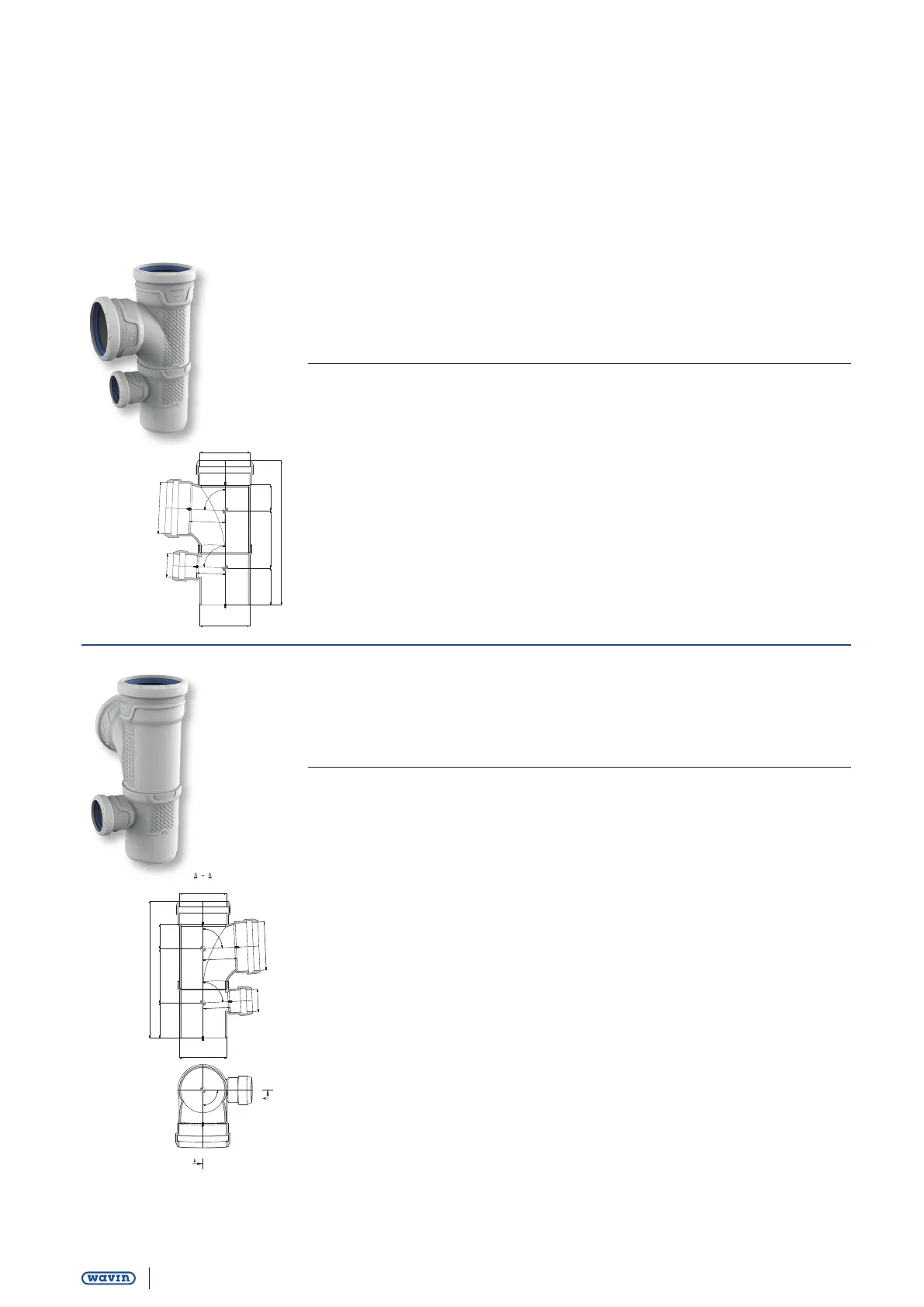

Wavin AS+ Showerdouble branch > 87°
Diam. Article Do1 L Ds2 Ds3 Z Z1 Z2 Z3 Weight
DN Nr. mm mm mm Ds4 mm mm mm kg/PC
mm
90/90/50
*
3080098 90 296 50 90 114 82 51 68 1,11
90/90/70
*
3080111 90 296 75 90 114 82 51 68 1,18
100/100/50 3080095 110 330 50 110 126 87 59 81 1,78
100/100/70 3080110 110 330 75 110 126 87 59 81 1,83
*
Available in Q1 2020
Wavin AS+ Showerdouble branch > 87° > left
Diam. Article Do1 L Ds2 Ds3 Z Z1 Z2 Z3 Weight
DN Nr. mm mm mm Ds4 mm mm mm kg/PC
mm
90/90/50
*
3080099 90 296 50 90 114 82 51 68 1,11
100/100/50 3080096 110 330 50 110 126 87 59 81 1,78
*
Available in Q1 2020
