89 90
1
2

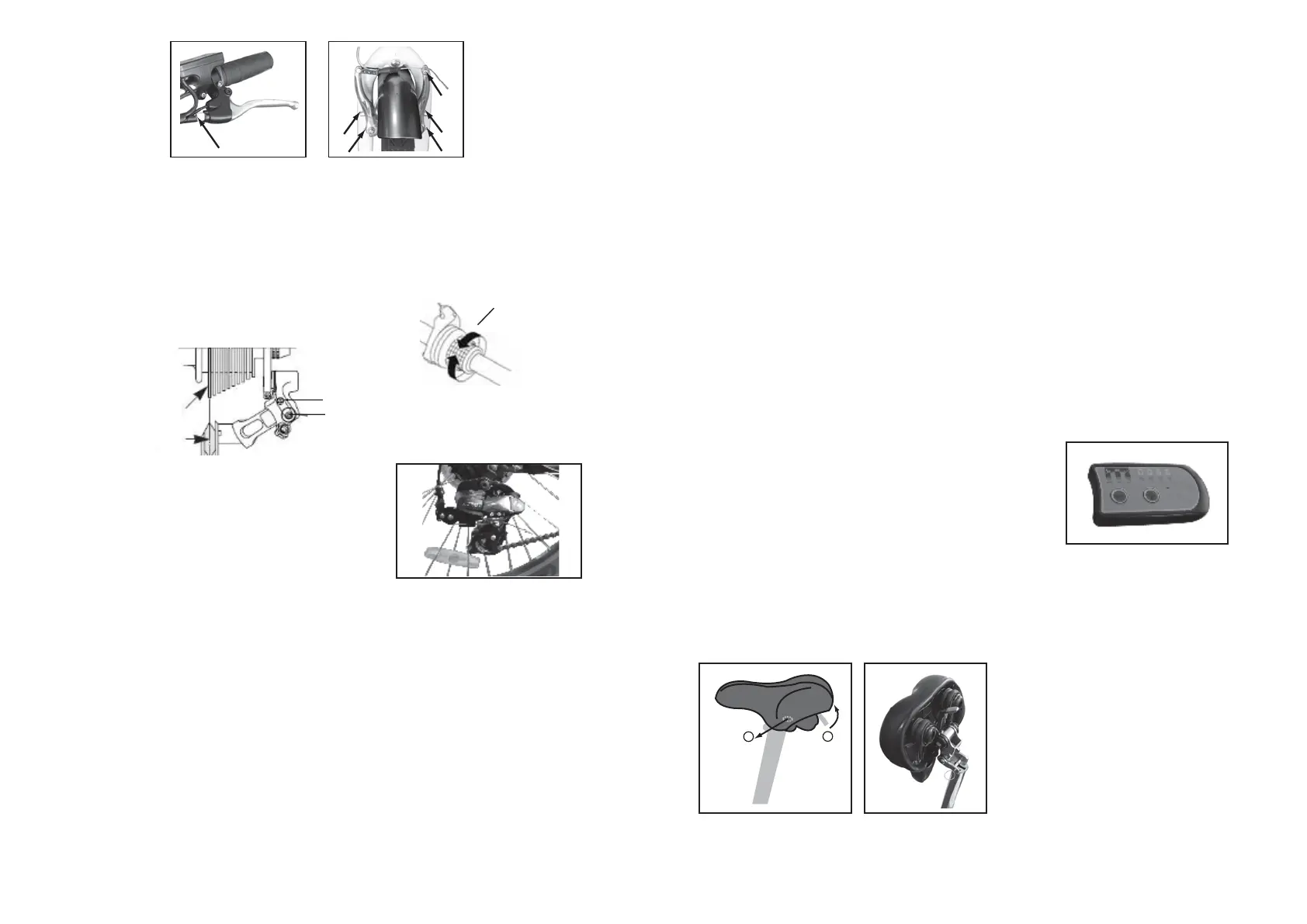

Регулировочный винт верхнего упора
Регулировочный винт нижнего упора
Схема с задним переключателем скоростей
Износ ободьев
Как и все изнашивающиеся детали ободья подлежат регулярной проверке. Тормозные колодки
со временем изнашивают ободья. Ободья могут истираться и ломаться, что приводит к потере
управляемости и падению.
Проверяйте, нет ли на поверхностях, контактирующих с колодками, трещин и следов износа.
5) Использование системы переключения скоростей
Велосипед имеет 6 скоростей, переключаемых вручную системой Shimano RevoShift с задним
переключателем. Внимание! Не крутите педали назад и не давите на рукоятку управления во
время переключения скорости. В целях оптимального использования системы переключения
скоростей рекомендуется менять скорость не во время усиленного педалирования.
Регулировка системы переключения скоростей
Велосипед имеет 6 скоростей, переключаемых вручную.
Правая рукоятка предназначена для переключения скорости.
Чем выше расположен указатель, тем труднее крутить педали
вперед и назад.
Регулировка внешней системы переключения
скоростей
Переключатель скоростей оснащен двумя упорными
винтами — верхним и нижним.
Регулировка переключателя скоростей выполняется с
помощью ролика на заднем переключателе. Ролик
позволяет выполнить регулировку натяжения троса
переключателя.
6) Цепь
Велосипед оснащен внешним переключателем скоростей на заднем колесе, цепь натягивается
автоматически.
Порядок замены цепи:
Новые цепи обычно продаются с излишним количеством звеньев . Сначала необходимо
правильно отрегулировать длину цепи. Наиболее надежным способом является подсчет
звеньев в старой цепи, чтобы правильно отрегулировать длину новой. Чтобы демонтировать
старую цепь, ее достаточно просто расклепать. После снятия старой цепи следует установить
новую. Для этого ее необходимо установить на переднюю звезду, а затем на заднюю таким
образом, чтобы цепь правильно сцеплялась с остальными элементами трансмиссии. Для
скрепления цепи рекомендуется использовать быстроразъемное крепление. Оно будет служить
соединительным звеном между двумя рабочими звеньями. Быстроразъемное крепление также
позволяет удобно демонтировать цепь для проведения чистки.
Для проверки правильности длины цепи ее следует поместить на малую звезду. В таком
положении воображаемая линия, проходящая через втулку заднего колеса и ось внутренней
шестерни переключателя скоростей, должна быть вертикальной.
7) Педали
Педали промаркированы соответствующими буквами. На правой педали нанесена буква «R»
(от англ. Right), а на левой — «L» (от англ. Left). Поверните педаль R по часовой стрелке, чтобы
закрепить ее на шатуне. Поверните педаль L против часовой стрелки, чтобы закрепить ее на
шатуне. Затяните крепления согласно значениям момента затяжки из таблицы в параграфе III.
8) Колеса и двигатель
После первого месяца эксплуатации рекомендуется подтянуть спицы переднего или заднего
колеса в целях снижения их растяжения вследствие работы двигателя. Во время запуска
двигатель может издавать небольшой шум. Этот шум — нормальное явление, так как
двигатель запускается путем педалирования. Шум может становиться более значительным при
увеличении прилагаемого усилия.
9) Прочие детали
Багажник
Велосипед продается вместе с багажником (модель: CR261024). Багажник закреплен над
задним колесом. Крепежные элементы должны затягиваться с моментом 4 – 6 Н·м и. Багажник
рассчитан на нагрузку не более 15 кг, допускается установка детского сиденья. Багажник не
предназначен для использования в качестве средства буксировки. В целях безопасности багаж
следует перевозить исключительно на багажнике. При перевозке груза на багажнике
характеристики велосипеда могут измениться.
Для сохранения устойчивости велосипеда равномерно распределите груз с обоих сторон
багажника. Багаж должен быть надежно закреплен на багажнике. Перед каждым применением
необходимо убедиться, что никакая часть багажа не свисает с багажника и не создает угрозы
запутывания в заднем колесе. Не пытайтесь самостоятельно отрегулировать положение
багажника. Для выполнения этой процедуры обратитесь к продавцу. Не пытайтесь вносить
изменения в конструкцию багажника. Любые изменения багажника, выполненные
пользователем, приводят к аннулировании гарантии. Багаж не должен заслонять отражатели и
осветительные приборы.
Передняя звезда
Направляющий ролик
Поворотная
рукоятка
Опора
Перед каждым пользованием убедитесь, что опора поднята.
III. ПОМОЩЬ ПРИ ПЕДАЛИРОВАНИИ И АККУМУЛЯТОР
1) Помощь при педалировании
С помощью дисплея выбираются 3 режима помощи
при педалировании и показывается состояние
зарядки аккумулятора.
Доступны 3 режима помощи: Низкий - Средний –
Высокий, для смены режимов пользуйтесь кнопками + и - .
Не забывайте, что чем больше вы пользуетесь
помощью, тем быстрее разряжается аккумулятор.
2) Аккумулятор
Рекомендации по первому использованию
Произведите первую зарядку аккумулятора, по меньшей мере, в течение 6. Это позволит ввести
его в рабочий режим.
Аккумулятор поставляется с минимальным уровнем заряда, КРАЙНЕ ВАЖНО ПРОИЗВОДИТЬ
НЕ МЕНЕЕ ЧЕМ ДВУХЧАСОВУЮ ЗАРЯДКУ КАЖДЫЕ 2 МЕСЯЦА В СЛУЧАЕ
НЕИСПОЛЬЗОВАНИЯ ВЕЛОСИПЕДА.
Освободите предусмотренные
защелку и штифт и вытяните седло,
чтобы извлечь аккумулятор из
направляющих.
Теперь аккумулятор можно снять.
