Webasto SmarTemp Control 3.0 - Connexions Électriques

SmarTemp Control 3.0 Installation - Instructions d’utilisation
16
3. (Étape facultative) Pour acheminer le faisceau de câbles à travers la surface de montage, percez un trou
de 17 mm comme indiqué sur les dimensions/le gabarit de perçage.
Remarque : assurez-vous toujours qu’il n’y a aucun obstacle derrière l’emplacement de montage avant
de percer.
4. Fixez le Webasto SmarTemp Control 3.0 à l’aide des deux vis n° 4 fournies.
Connexions électriques
Il s’agit d’une trousse Plug & Play pour tous les chauffages compatibles. Reportez-vous à la section sur la
compatibilité pour connaître les références des adaptateurs.

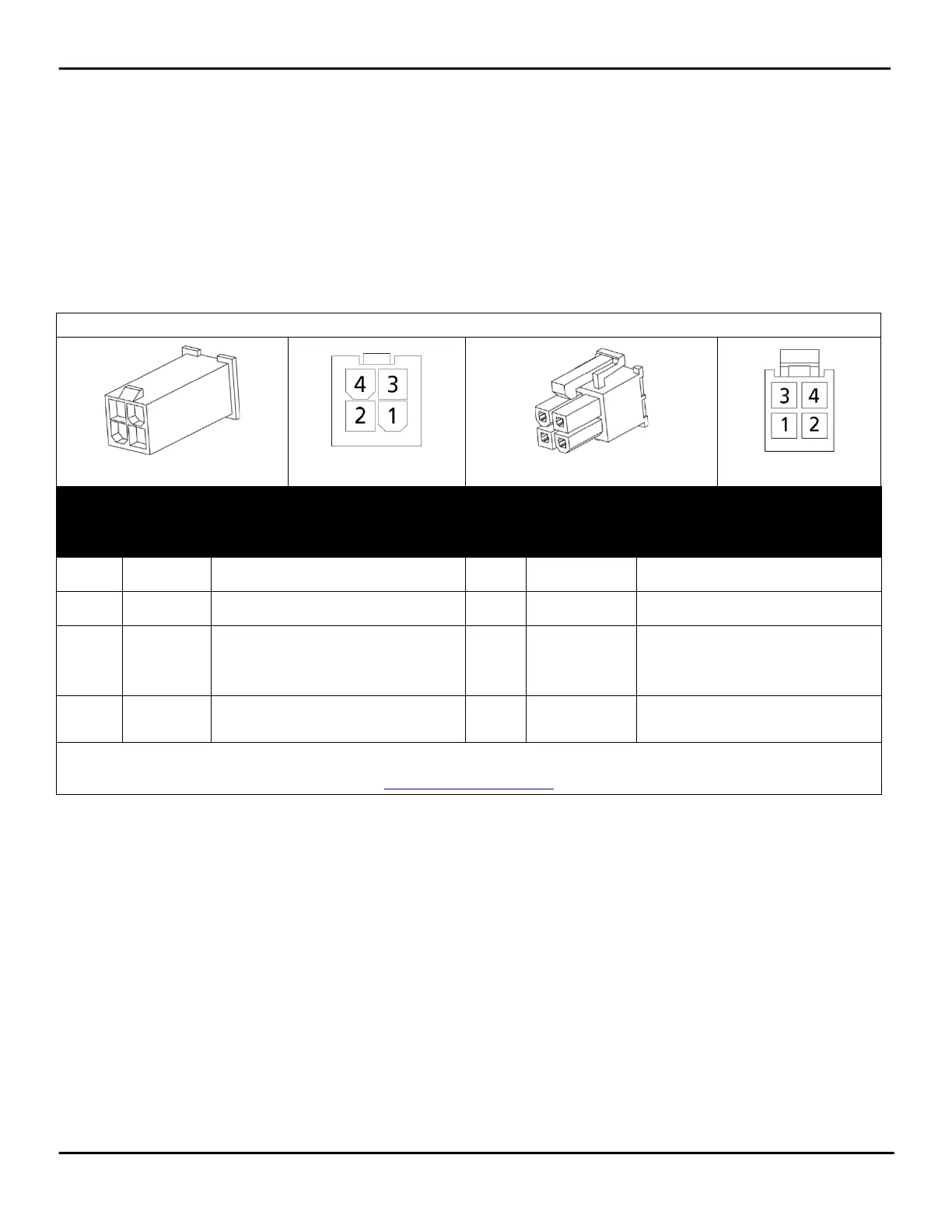

Broches du connecteur de sortie
Extrémité du connecteur
Vue Iso
Vue d'insertion de fil
Vue Iso
Vue d'insertion de fil
Numéro
de la
broche
Couleur Description
Numéro
de la
broche
Couleur
Description
1 Rouge Alimentation 12 V/24 V 1 Grise Entrée du signal du frein*
2 Marron Terre de la batterie 2 Cavité ouverte
3 Noire
Signal de mise en marche du
chauffage (chauffage de liquide
de refroidissement uniquement)
3 Jaune/Rouge W-Bus
4 Non utilisée 4 Jaune
Température ambiante
(chauffages d’air uniquement)
Pour le retrait des bornes, utiliser : outil de retrait des bornes Molex réf. : 11-03-0044
http://www.molex.com
*Utilisé uniquement dans les installations d’origine
