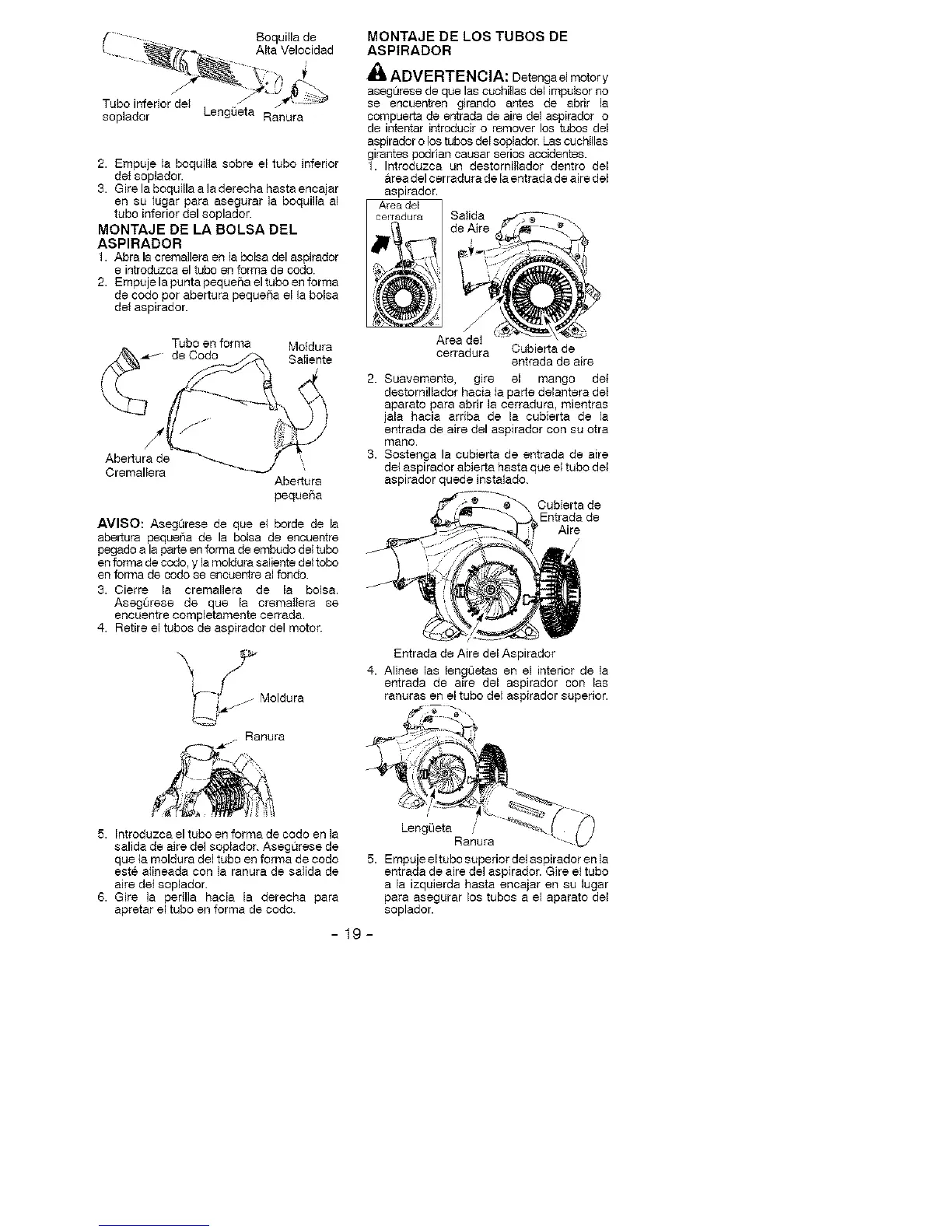

Weed Eater VS2000BV - Page 19

Boquilla de
AIta Velocidad
/
Tubo inferior dei
sop]ador LengQeta Ranura
2. Empuje {a boquilla sobre el tubo inferior
de{ sop]ador.
3. Gire la boquilla a ]aderecha hasta encajar
en su _ugar para asegurar ]a boquilla al
tubo inferiordel soplador.
MONTAJE DE LA BOLSA DEL
ASPIRADOR
1. Abra la crema]leraen la bolsa del as#rador
e introduzcael tubo en forma de codo.
2. Empuje la punta pequeha el tubo en forma
de codo pot abertura pequeSa el la bolsa
de{ aspirador.
MONTAJE DE LOS TUBOS DE
ASPtRADOR
ADVERTENCIA: Detengae]motory
asegurese de que las cuchitlas del impu]sor no
se encuentren girando antes de abrir la
compueCca de entrada de aire de] aspirador o
de intentar introducir o remover los tubos del
aspirador o los tubos del sopladoE [_ascuch[]las
girantes podrian causer serios accidentes.
1. Introduzca un destorni]lador dentro de{
&rea del cerradure de la entreda de aire de{
aspirador.
Are_ del
ce_r_dur_
Tubo en forma Mo_dure
de Codo Sa_iente
Abe_ura de
Cremallera
Abe_ura
pequeSa
AVlSO: Aseggrese de que el borde de la
abertura pequeSa de la bolsa de encuentre
pegedo ala parte en forma de embudo del tubo
en forma de codo, y la moldure saliente del tobo
en forma de codo se encuentre al rondo
3. Cierre la cremal]era de le boise.
Asegurese de que la creme]lera se
encuentre comp]etamente cerreda.
4. Retire el tubos de aspirador del motor.
Area de{
cerredura Cubierta de
entrada de aire
2. Suevemente, gire el mango de{
destomillador hecia la parte delantere del
aparato para abfir ]a cerredura, mientras
jala hacia arriba de la cubierta de la
entreda de aire del aspirador con su otra
meno.
3. Sostenga la cubierte de entrada de aire
de{ aspirador abierte haste que e{ tubo de{
aspirador quede inste]ado.
Cubierta de
Entrade de
Aire
"___ Moldura
Ranura
5. [ntroduzce el tubo en forme de codo en ]a
salida de eire de] soplador. Asegurese de
que {a moldura del tubo en forma de codo
este alineada con ]a ranura de salida de
eire dei sop]ador
6. Gire ]a peril]a hacie la derecha para
epreter el tubo en forma de codo.
Entrada de Aire del Aspirador
4. Alinee las lenggetas en el interior de ]a
entrada de aire del aspirador con las
ranuras en el tubo de{ aspirador superior.
LengQeta ,/
Rar]ura
5. Empuje eltubo superior de] aspirador en ]a
entrada de aire de] aspirador. Gire ei tubo
ala izquierda hasta encajar en su lugar
para asegurar los tubos a e{ aparato de{
soplador.
-19-
