Módulo de Expansão de I/O e
Controle Remoto Infravermelho
CFW100 | 23
Português

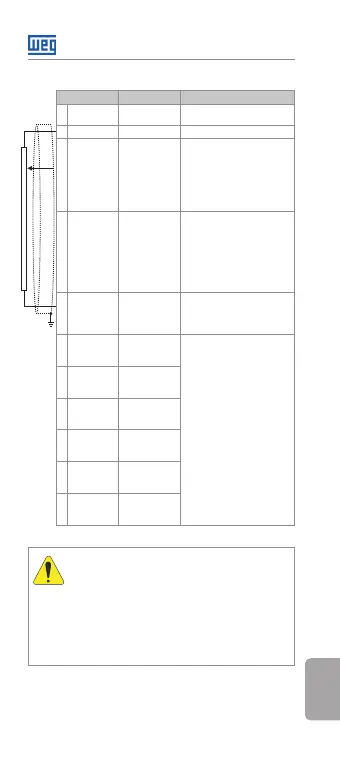

Tabela 1: Sinais do conector de expansão de I/O
Conector Descrição Especificações
6 NTC Entrada
Sensor NTC.
NTC 10 K B3435 K.
7 GND Referência 0 V. Não interligado com o PE.
8 AI1 Entrada
Analógica 1
(tensão).
Entrada isolada em
tensão, nível: 0 a 10 Vcc.
Resolução: 10 bits.
Impedância: 100 kΩ.
Funções programáveis.
Tensão máxima admitida:
30 Vcc.
9 AI1 Entrada
Analógica 1
(corrente).
Entrada isolada em
corrente, nível (0 a 20) mA
ou (4 a 20) mA.
Resolução: 10 bits.
Impedância: 500 Ω.
Funções programáveis.
Tensão máxima admitida:
30 Vcc.
10 + 10 V Referência
+ 10 V para
potenciômetro.
Fonte de tensão: + 10 Vcc.
Capacidade máxima:
50 mA.
Tolerância: ±5 %.
11 DO1-RL-C Saída Digital 1
(Ponto comum
do relé 1).
1 relé com contato NA.
Tensão máxima: 240 Vca.
Corrente máxima: 0,5 A.
Corrente mínima: > 1 uA
Funções programáveis.
12 DO1-RL-NO Saída Digital 1
(Ponto NA do
relé 1).
13 DO2-RL-C Saída Digital 2
(Ponto comum
do relé 2).
14 DO2-RL-NO Saída Digital 2
(Ponto NA do
relé 2).
15 DO3-RL-C Saída Digital 3
(Ponto comum
do relé 3).
16 DO3-RL-NO Saída Digital 3
(Ponto NA do
relé 3).
Anti-
Horário
≥5 k
Horário
ATENÇÃO!
Para o correto funcionamento do inversor
CFW100 com o módulo CFW100-IOADR, os
parâmetros P308, P310, P311 e P312 devem
estar ajustados com os valores no padrão
de fábrica. Para mais detalhes consulte o
manual de programação do CFW100 V2.0X
ou superior.
