16 | W21 Magnet 驱动系统
快速指南
● 辅助端子输出能力
端子 功能定义 最大输出
+10V 10V
辅助电源输出,与
GND
构成回路。
50mA
A01/A02
模拟量监控输出,与
GND
构成回路。 作为频率、电压类型信号时最大输出
2mA
+24V 24V
辅助电源输出,与
COM
构成回路。
100mA
Y
集电极开路输出,可程序设定动作对象。
DC24V/50mA
TA1/TB1/TC1
TA2/TB2/TC2
无源接点输出,可程序设定动作对象。
3A/240VAC; 5A/30VDC
●转换开关功能图例及说明
COM
PLC
A+ +24VB- Y
AS
VS GND
GNDAO2AO1
AI +10V
TC1
TB2
TA2
TB1
TC2
TA1
X7/PULX6
COM
X1 X2 X3
X4
X5

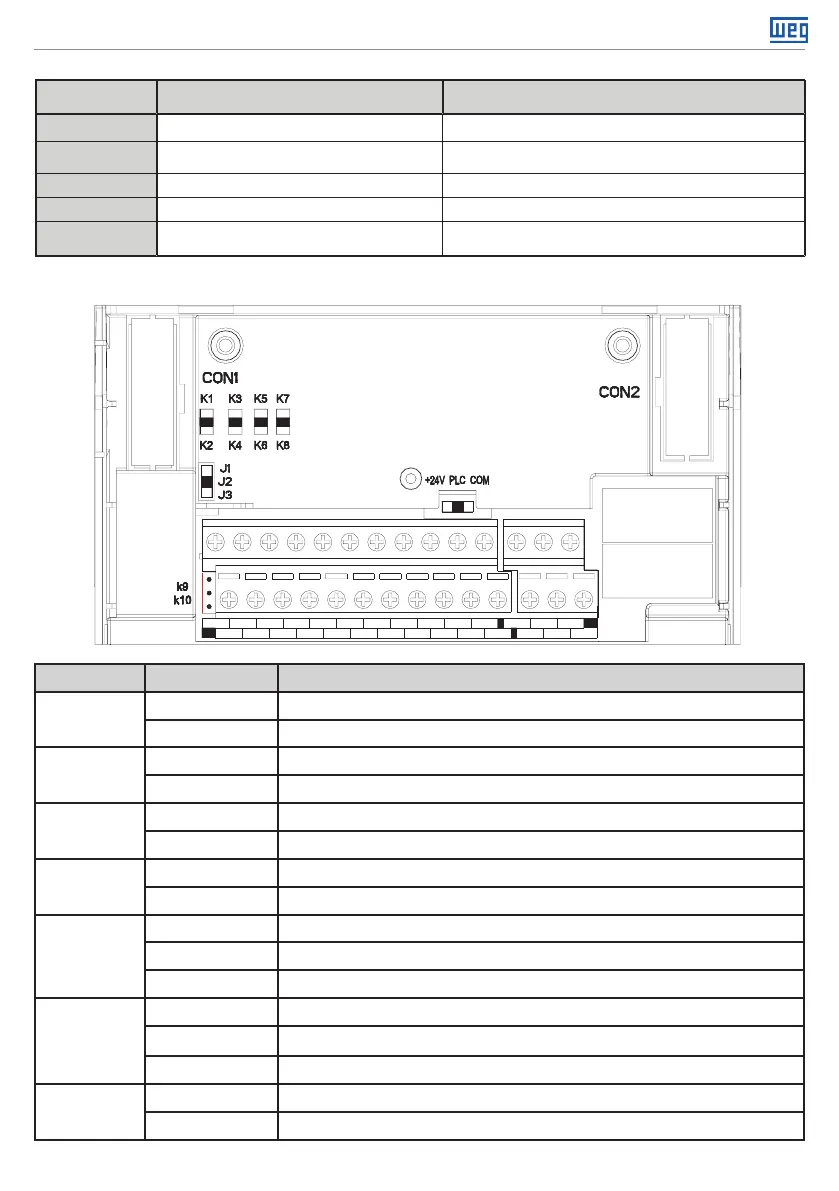

● 转换开关功能图例及说明
位号
选择位置 功能说明
S1
K1
AO1输出0~20mA 或4~20mA
K2
AO1输出0~10V
S2
K3
AI 输入0~20mA 或4~20mA
K4 AI 输入0~10V
S3
K5 AO2为0.0
~50kHz输出时(J1开通),转AO2为开路集电极输出
K6 AO2为0.0
~50kHz输出时(J1开通),转AO2为有源输出
S4
K7 RS485通讯接入120欧终端电阻
K8 RS485通讯断开120欧终端电阻
S5
J1 AO2接口0.0
~50kHz频率输出
J2 AO2接口0
~20mA电流输出或4~20mA电流输出
J3 0
~10V电压输出
S6
+24V +24V与PLC短接
PLC PLC接收外部电源输入
COM PLC与COM短接
S7
K9 断开工作地GND与机壳PE泄放回路
K10 连接工作地GND与机壳PE泄放回路
