7

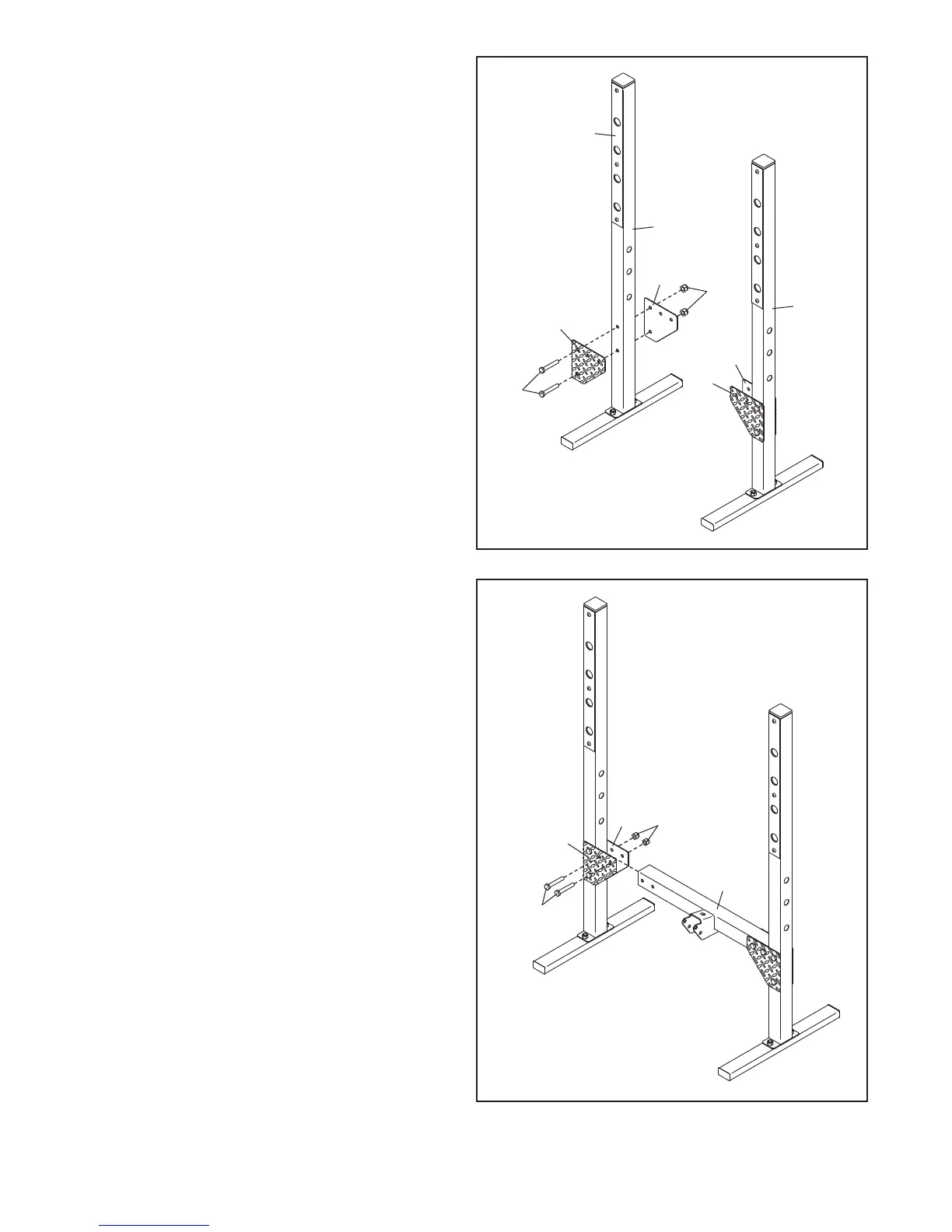

3. Befestigen Sie ein Ende der Querstange (2) mit
zwei M10 x 66 mm Bolzen (28) und zwei M10
Kontermuttern (31) an den beiden
Verbindungsplatten (11, 35). Ziehen Sie die
Kontermuttern noch nicht fest.
Befestigen Sie das andere Ende der
Querstange (2) auf die gleiche Weise.
3
28
35
11
2
31
2
28
11
11
35
1
10
31
2. Richten Sie einen der Pfosten (1) so aus, dass
sich die Pfostenabdeckung (10) auf der abge-
bildeten Seite befindet.
Dann richten Sie eine linke Verbindungsplatte
(
35) und eine rechte Verbindungsplatte (11) wie
abgebildet aus. Befestigen Sie die
Verbindungsplatten mit zwei M10 x 66 mm
Bolzen (28) und zwei M10 Kontermuttern (31)
am Pfosten (1). Ziehen Sie die Kontermuttern
noch nicht fest.
Verfahren Sie ebenso mit dem anderen
Pfosten (1) und den anderen Verbindungs-
platten (11, 35). Achten Sie darauf, dass sie
so ausgerichtet sind, wie abgebildet.
35
1
