9

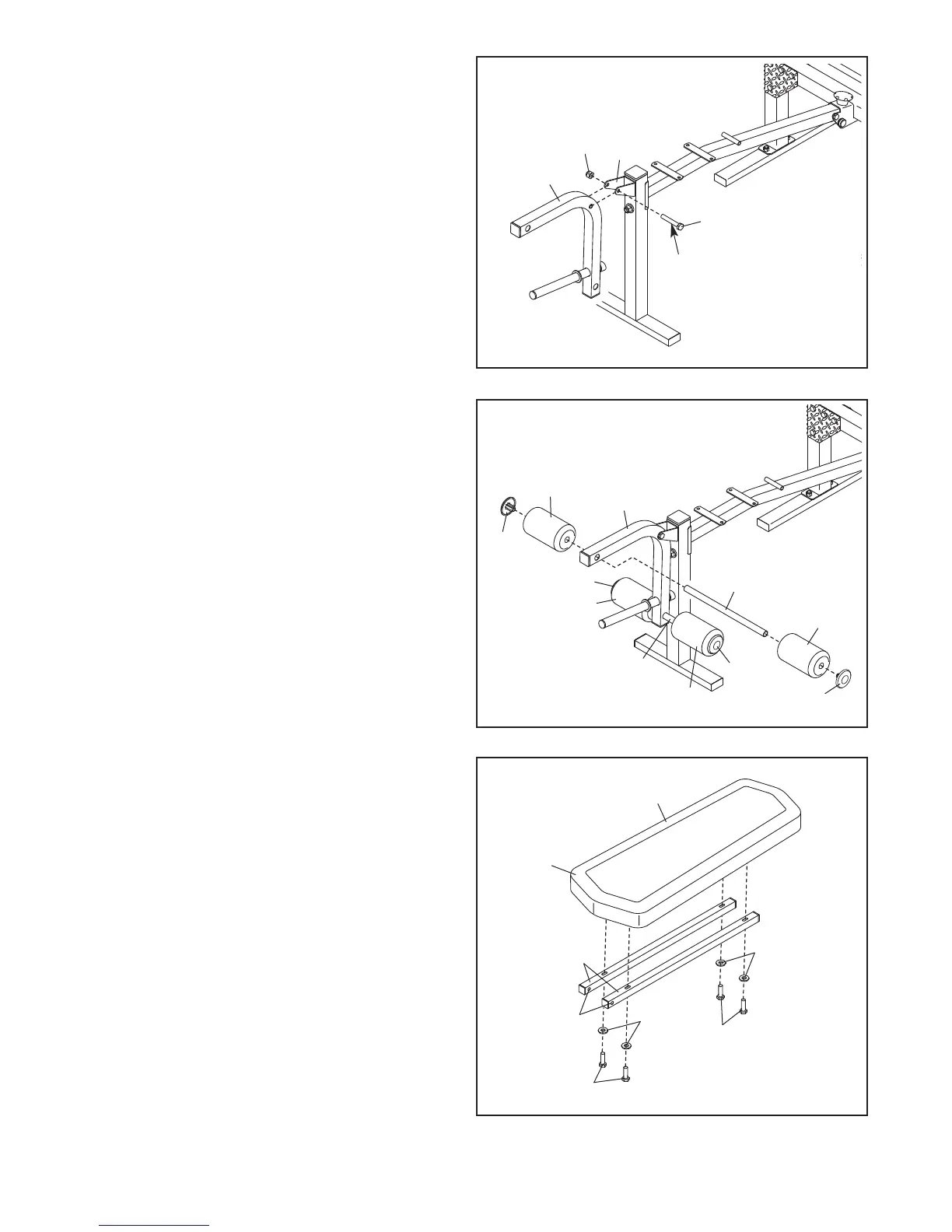

8. Führen Sie ein Polsterrohr (12) in den
Beinhebel (6) ein.
Schieben Sie zwei Schaumstoffpolster (13) auf
das Polsterrohr (12) und pressen Sie zwei
Polsterkappen (34) in das Polsterrohr.
Befestigen Sie das andere Polsterrohr (12),
die Schaumstoffpolster (13) und die
Polsterkappen (34) auf die gleiche Weise.
6
13
13
13
34
34
34
34
13
12
12
8
9. Richten Sie die Rückenlehne (8) und die
Rückenlehnenrohre (7) wie dargestellt aus.
Befestigen Sie die Rückenlehnenrohre (7) mit
vier M6 x 40 mm Schrauben (32) und vier M6
Unterlegscheiben (22) an der Rückenlehne (8).
Ziehen Sie die Schrauben noch nicht fest.
8
Breites
Ende
7
Löcher
22
32
22
32
9
7. Fetten Sie einen M10 x 63 mm Bolzen (25) ein.
Befestigen Sie den Beinhebel (6) mit dem M10
x
63 mm Bolzen (25) und einer M10
Kontermutter (31) am Vorderbein (4). Ziehen
S
ie die Kontermutter nicht zu fest an; der
Beinhebel muss sich leicht drehen lassen.
25
31
Schmierfett
6
4
7
