16

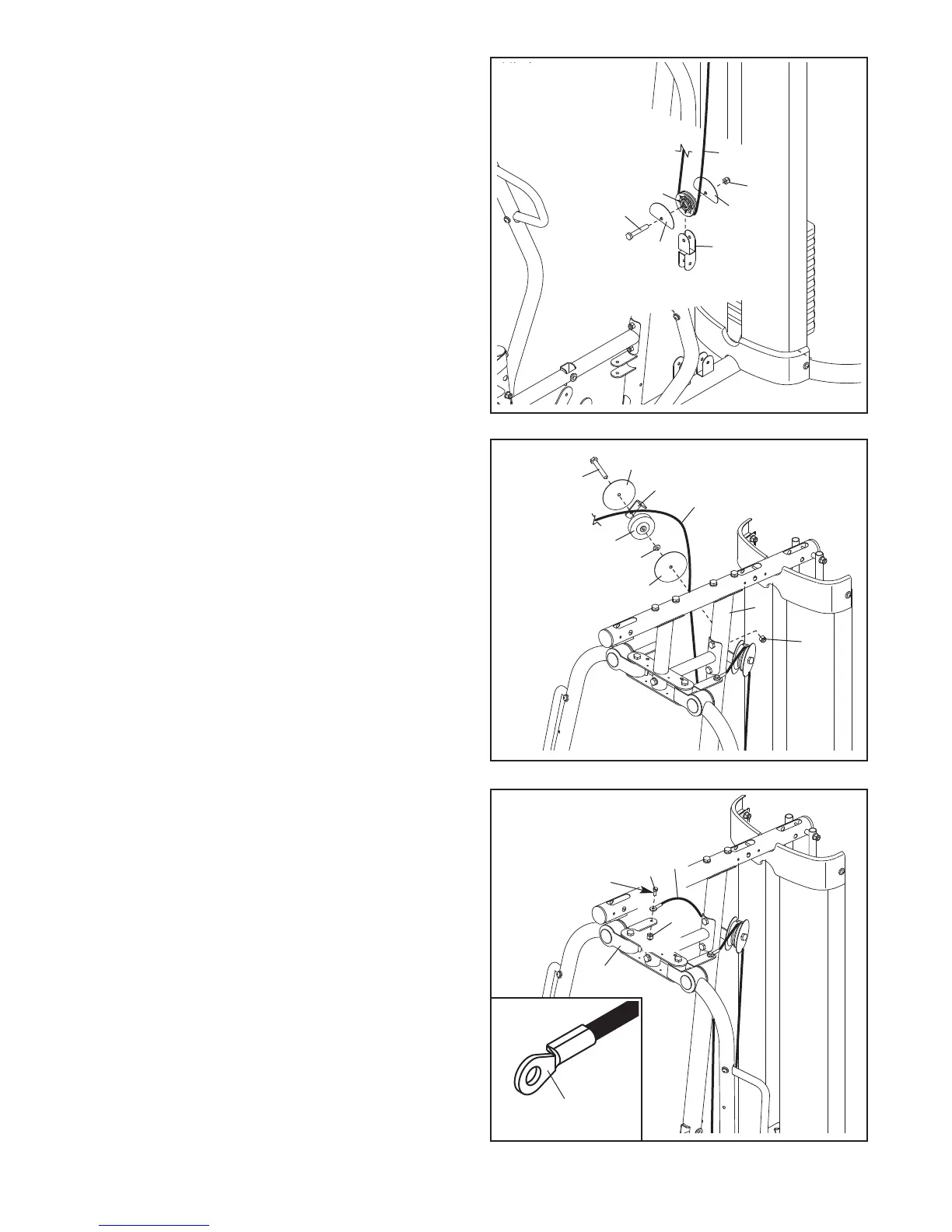

22. Faites passer le Câble du Contracteur Pectoral
(50) au-dessous d’une Poulie en « V » (47).
Attachez la Poulie en « V », un Grand Arrêt de
Câble (57), une Rondelle de M10 (80), et deux
Pare-Câbles (54) sur le Montant (2) avec un
Boulon de M10 x 60mm (79) et un Écrou de
Verrouillage en Nylon de M10 (77).
23.
Graissez un Boulon à Épaulement de M8 x 22mm
(90). Fixez une extrémité du Câble du
Contracteur Pectoral (50) sur le Support du
Contracteur Droit (29) avec le Boulon à Épaule-
ment et un Écrou de Verrouillage en Nylon de M8
(78).
Assurez-vous que le rebord plat du Câble
est contre le Support du Contracteur Pectoral.
22
57
50
2
77
54
54
47
80
79
23
90
50
29
78
Rebord Plat
Graisse
21. Faites passer le Câble du Contracteur Pectoral
(50) par-dessous une Poulie de 90mm (48).
A
ttachez la Poulie et deux Demi Pare-Câbles (55)
au Double Support en « U » (61) avec un Boulon
d
e M10 x 45mm (86) et un Écrou de Verrouillage
en Nylon de M10 (77). Assurez-vous que les
Demis Pares-Câbles sont orientés comme
indiqué.
21
48
5
0
77
5
5
55
61
8
6
