15

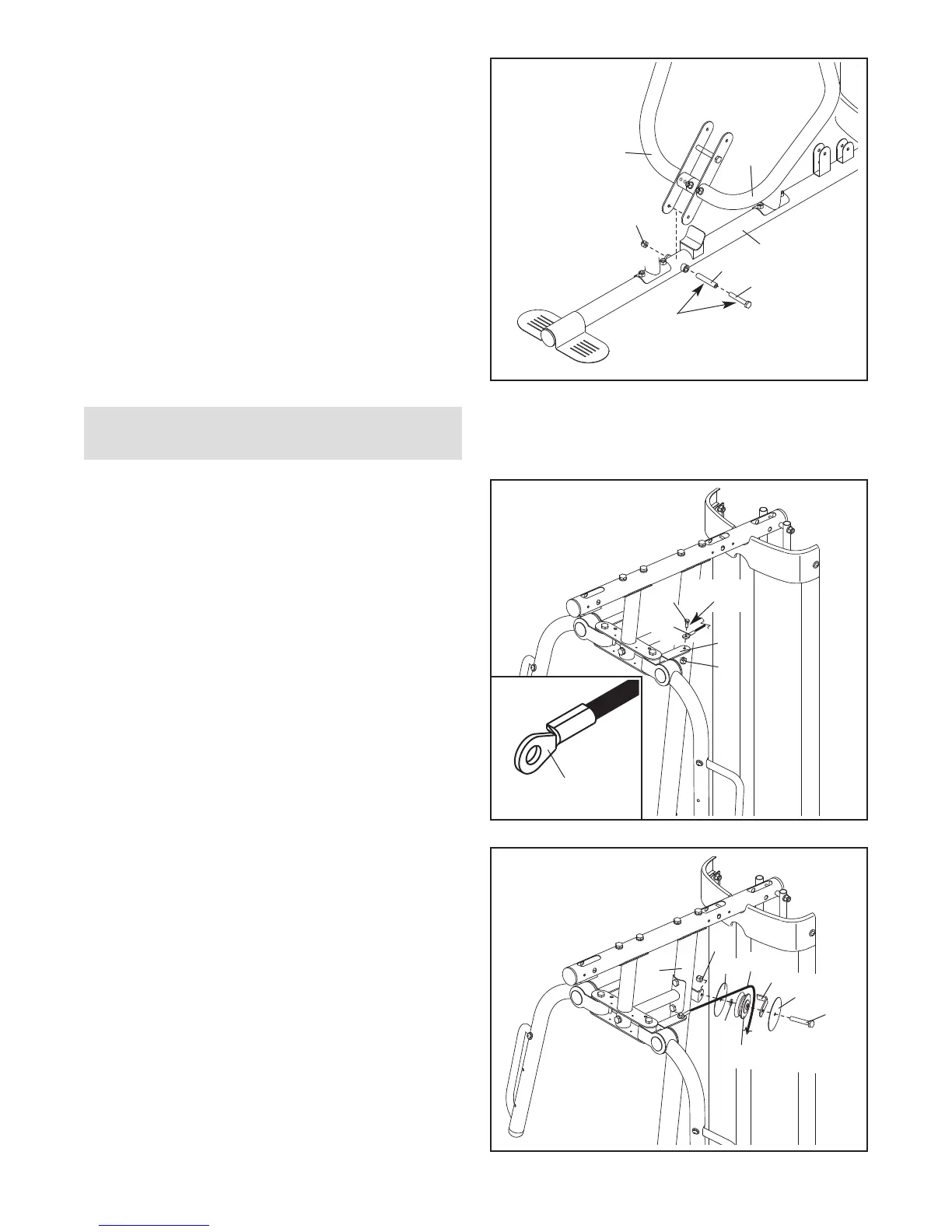

19. Voir la section DIAGRAMME DES CÂBLES à la
page 28 pour localiser les câbles à mesure
que vous les assemblez.
Localisez le Câble du Contracteur Pectoral
(50).
Graissez un Boulon à Épaulement de M8 x
22mm (90). Attachez le Câble au Support du
Contracteur Pectoral Gauche (28) avec le Boulon
à Épaulement et un Écrou de Verrouillage en
Nylon de M8 (78). Assurez-vous que le rebord
plat du Câble est contre le Support du
Contracteur Pectoral. Ne serrez pas trop le
Boulon à Épaulement ; le Câble doit pouvoir
pivoter facilement.
20.
Faites passer le Câble du Contracteur Pectoral
(50) au-dessous d’une Poulie en « V » (47).
Attachez la Poulie en « V », un Grand Arrêt de
Câble (57), une Rondelle de M10 (80), et deux
Pare-Câbles (54) sur le Montant (2) avec un
Boulon de M10 x 60mm (79) et un Écrou de
Verrouillage en Nylon de M10 (77).
19
50
78
90
Graisse
28
Assemblage des Câbles
Rebord Plat
20
54
50
47
2
80
54
57
79
77
18. Assemblez les Exerciseurs pour Bras Gauche et
Droit (15, 16) à la Base (1) avec le Boulon de
M
10 x 110mm (93), un Bague d’Espacement de
89,5mm (59), et un Écrou de Verrouillage en
N
ylon de M10 (77). N
e serrez pas trop l’Écrou
de Verrouillage en Nylon ; les Exerciseurs
pour Bras doit pouvoir pivoter facilement.
R
eportez-vous à l’étape 17 et serrez les
Écrous de Verrouillage en Nylon de M10 (77).
18
16
15
77
1
Graisse
59
93
