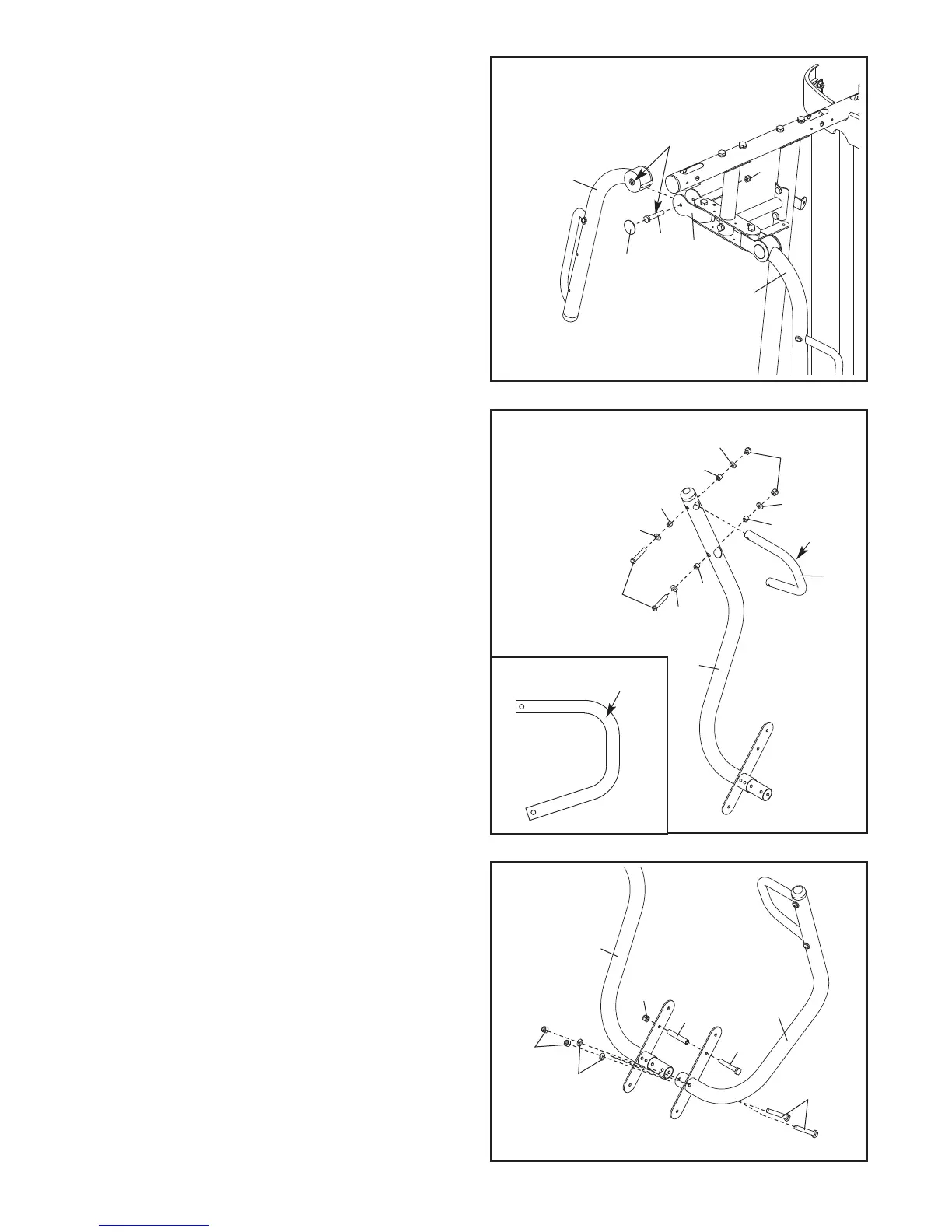

Orientez une Poignée de l’Exerciseur pour Bras
(17) possédant une courbe de 90
° au sommet tel
indiqué dans le dessin en médaillon. Fixez une
Poignée de l’Exerciseur pour Bras à l’Exerciseur
pour Bras Droit (16) à l’aide de deux Boulons en
Bouton de M10 x 65mm (106), de quatre
Rondelles de M10 (80), de quatre Bagues
d’Espacement de 11mm (99) et de deux Écrous
de Verrouillage en Nylon de M10 (77).
Répétez cette étape pour le Exerciseur pour
Bras Gauche (non-illustrée).
17.
Fixez l’Exerciseur pour Bras Gauche (15) à
l’Exerciseur pour Bras Droit (16) avec un Boulon
de M10 x 110mm (93), un Bague d’Espacement
de 89,5mm (59) et un Écrou de Verrouillage en
Nylon de M10 (77).
Achevez de fixer les Exerciseurs pour Bras avec
deux Boulons de M10 x 65mm (85), deux
Rondelles de M10 (80), et deux Écrous de
V
errouillage en Nylon de M10 (77).
Ne serrez
pas encore l’Écrou de Verrouillage en Nylon.
17
16
15
77
77
59
93
80
85
106
16
99
99
99
80
80
77
99
80
80
17
16
Courbe de 90°
Courbe
de 90°
15. Appliquez de la graisse sur les emplacements
indiqués et fixez le Bras du Contracteur Pectoral
D
roit (26) au Support du Contracteur Pectoral
Droit (29) à l’aide d’un Boulon de M10 x 75mm
(
82) et d’un Écrou de Verrouillage en Nylon de
M10 (77). Enfoncez un Embout du Boulon (44)
sur l’extrémité du Boulon. Ne serrez pas encore
le Boulon ; le Bras de Papillon doit pouvoir
pivoter facilement.
Répétez cette étape pour le Bras du
Contracteur Pectoral (25).
1
5
25
29
77
82
26
44
Graisse
