13

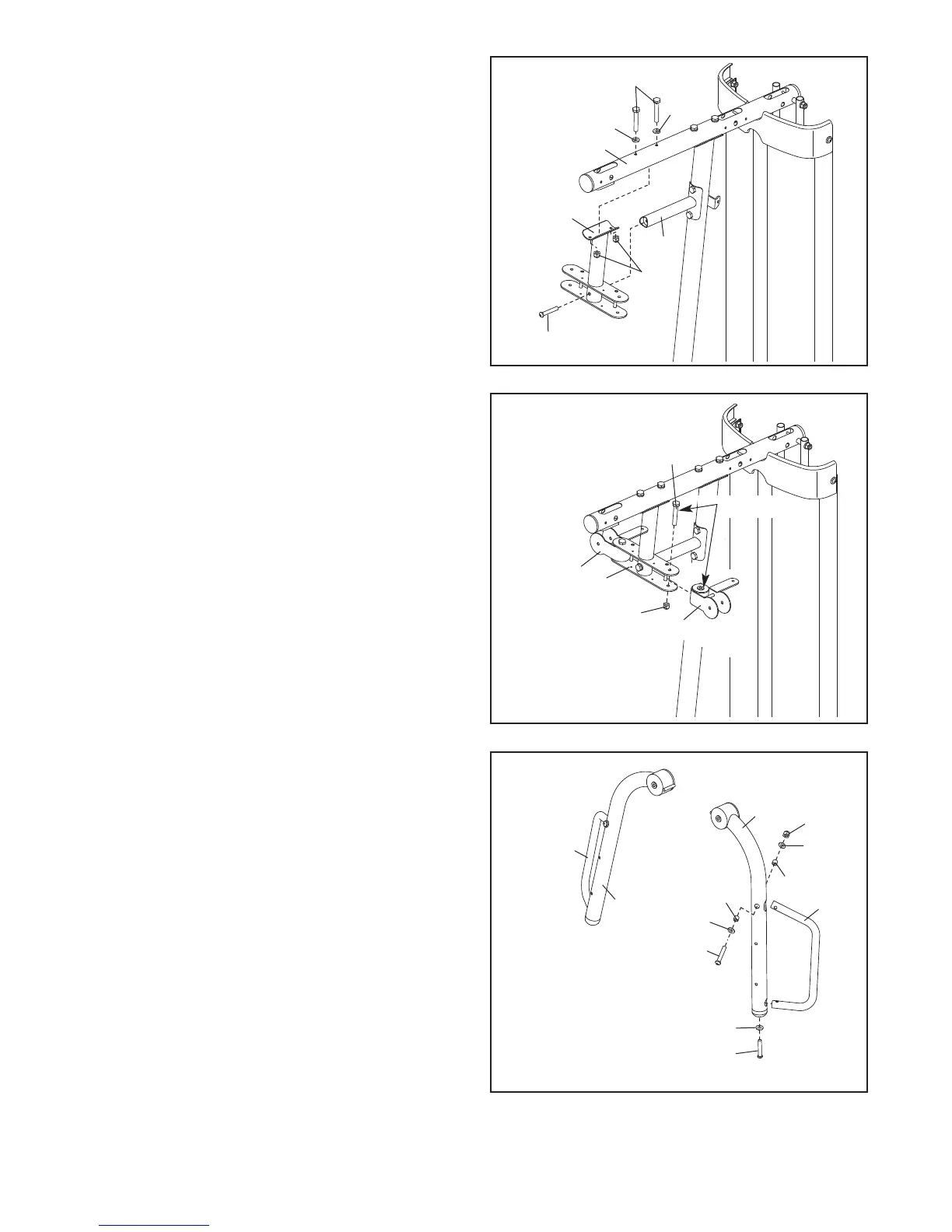

13. Appliquez de la graisse sur les emplacements
indiqués et fixez le Support du Contracteur
Pectoral Gauche (28) au Cadre du Contracteur
Pectoral (5) à l’aide d’un Boulon de M10 x 80mm
(84) et d’un Écrou de Verrouillage en Nylon de
M10 (77).
Répétez cette étape pour le Support du
Contracteur Pectoral Droit (29).
Référez-vous aux étapes 2 a 13. Serrez les
Écrous de Verrouillage en Nylon (77, 78, 107)
14. Fixez une Poignée du Contracteur Pectoral (27)
au Bras du Contracteur Pectoral Gauche (25) à
l’aide d’un Boulon en Bouton de M10 x 65mm
(106), de deux Rondelles de M10 (80), de deux
Bagues d’Espacement en Acier de 13mm (109) et
d’un Écrou de Verrouillage en Nylon de M10 (77).
Fixez le Bras du Contracteur Pectoral Gauche
(25) à l’aide d’une Vis en Bouton de M10 x 82mm
(92) et d’une Rondelle Grande de M10 (105).
Répétez cette étape pour le Bras du
Contracteur Pectoral Droit et de la Poignée du
Contracteur Pectoral (26, 27).
13
5
84
77
29
28
14
26
27
77
80
27
80
106
109
109
105
92
25
Graisse
12
103
78
118
103
100
4
5
6
12. Fixez le Cadre du Contracteur Pectoral (5) au
Cadre Supérieur (4) avec deux Boulons de M8 x
8
0mm (100), deux Rondelles de M8 (103), et
deux Écrous de Verrouillage en Nylon de M8
(
78). N
e serrez pas encore l’Écrou de
Verrouillage en Nylon.
Fixez le Cadre du Contracteur Pectoral (5) à
l’Entretoise du Cadre du Contracteur Pectoral (6)
à l’aide d’une Vis en Boulon de M10 x 75mm
(118).
