Weider 3130 Manuel De L'Utilisateur

12
1

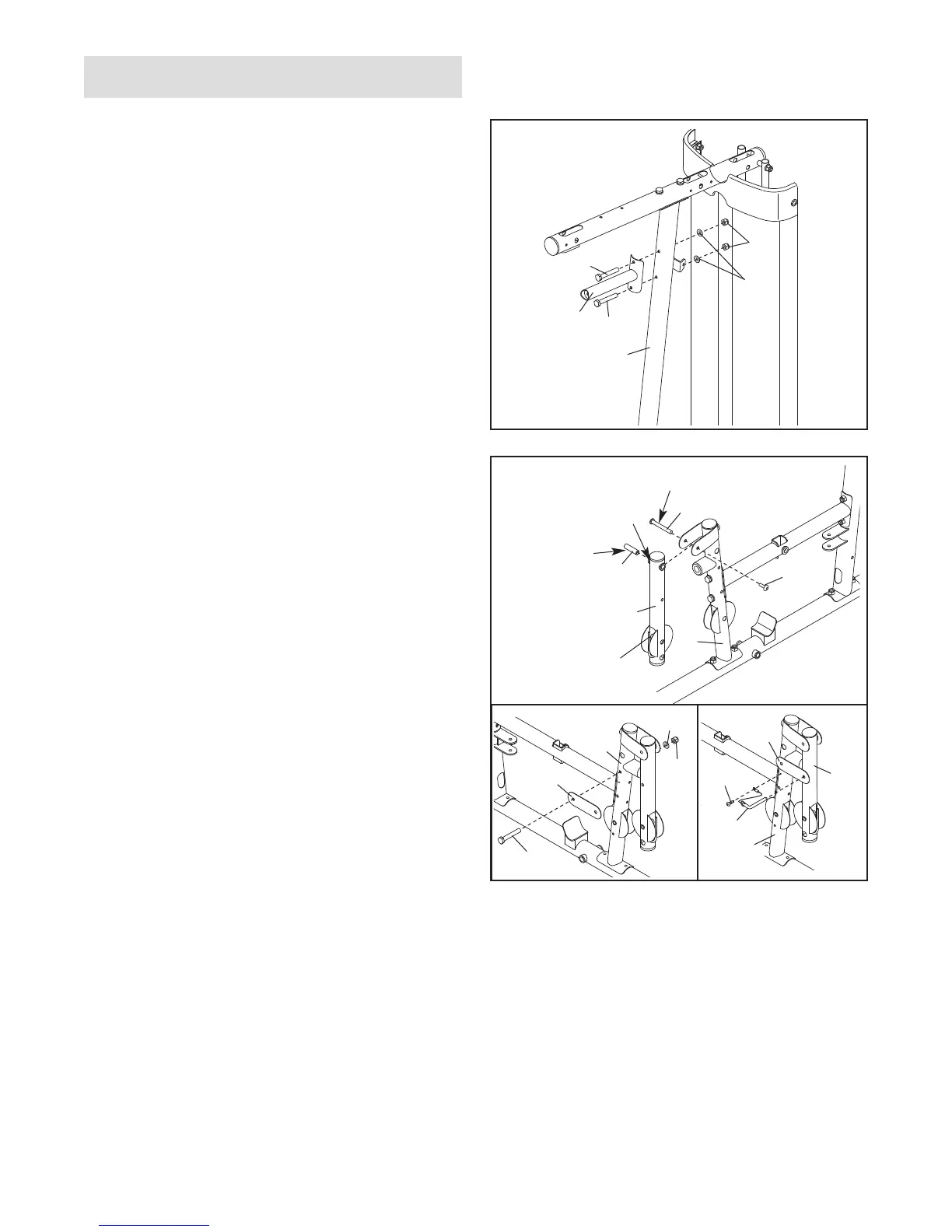

0. Fixez l’Entretoise du Cadre du Contracteur
Pectoral (6) au Montant (2) à l’aide de deux
Boulons de M8 x 80mm (100), de deux Rondelles
de M8 (103) et de deux Écrous de Verrouillage
en Nylon de M8 (78).
Ne serrez pas encore
l
’Écrou de Verrouillage en Nylon.
11. Appliquez de la graisse sur les emplacements
indiqués. Insérez une Bague d’Espacement de
56,5mm (69) dans le trou indiqué du Levier pour
Jambes (12). Fixez le Levier pour Jambes à la
Jambe Avant (10) à l’aide d’une Série de Boulons
de M10 x 61mm (116).
Assurez-vous que le
barillet du Jeu de Boulons est enfoncé dans
les deux côtés du support sur la Jambe Avant.
Assurez-vous que la barre indiquée est orien-
tée comme présentée.
Voir le dessin en encadré de gauche.
Fixez la
Plaque de Verrouillage (14) à la Jambe Avant
(10) à l’aide d’un Boulon à Epaulement de M8 x
69 mm (87), d’une Rondelle de M8 (103), et d’un
Écrou de Verrouillage en Nylon de M8 (78).
Voir le dessin en encadré de droite. Insérez la
Goupille de la Plaque de Verrouillage (95) à tra-
vers de la Plaque de Verrouillage (14) et du
Levier pour Jambes (12). Fixer la sangle de
retenue de la Goupille de la Plaque de
Verrouillage à la Jambe Avant (10) à l’aide d’une
Vis Auto-Taraudeuse de M4 x 12mm (102).
Assemblage des Bras
10
78
6
2
103
100
100
11
10
Barre
12
Trou
116
102
103
87
14
10
78
95
14
12
69
116
Graisse
Graisse
10
