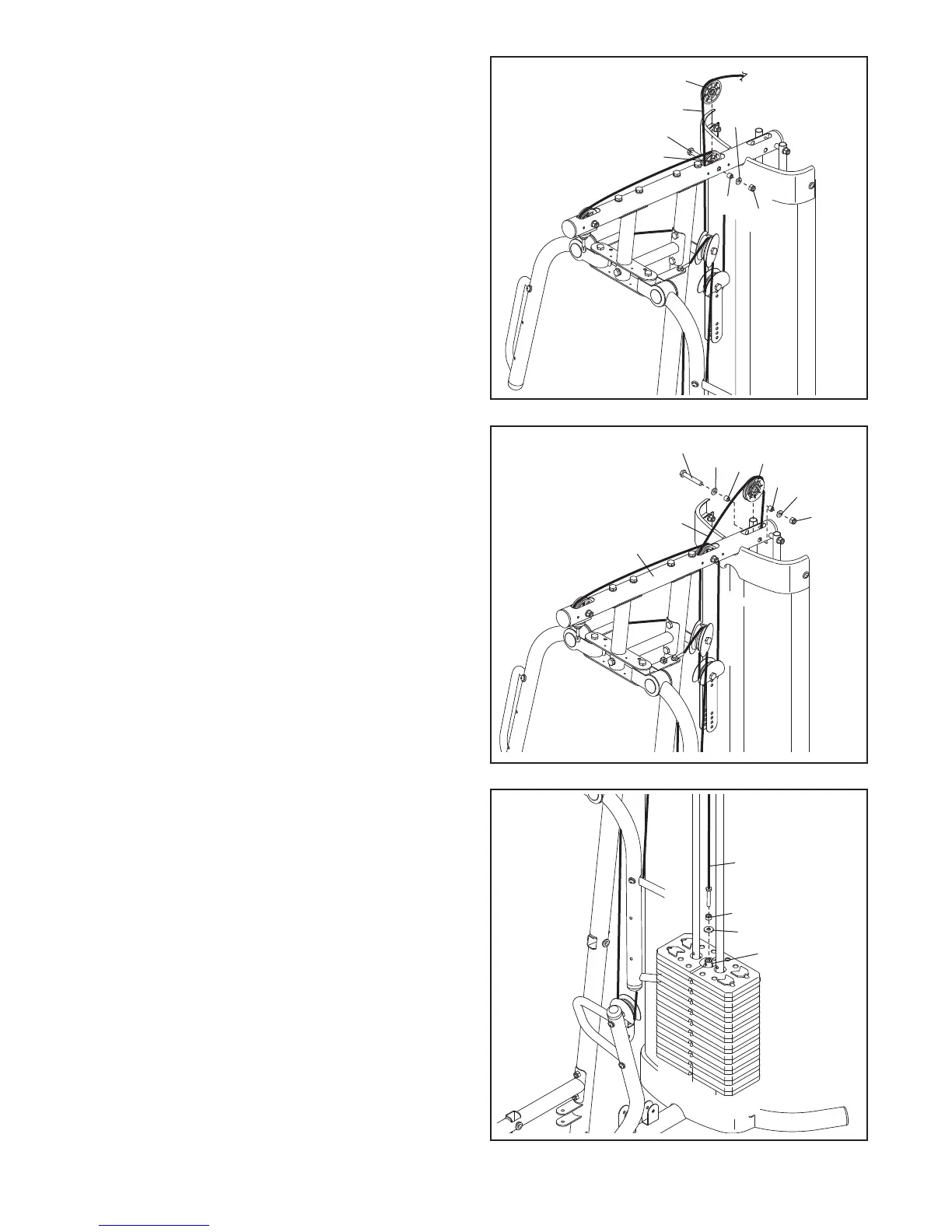

28. Enroulez le Câble Latéral (49) par-dessus une
Poulie de 90mm (48) puis vers le bas, à travers le
Cadre Supérieur (4). Fixez la Poulie au Cadre
Supérieur avec un Boulon de M10 x 80mm (84)
deux Rondelles de M10 (80), deux Bagues
d’Espacement de 19mm (67), et un Écrou de
Verrouillage en Nylon de M10 (77).
29. Placez une Rondelle Large de M12 (98) au som-
met du Sélecteur de Poids (20). Enfilez l’Écrou de
M12 (112) jusqu’au bout du Câble Latéral (49).
Enfilez le Câble Latéral (49) à l’intérieur du
Sélecteur de Poids (20) en faisant deux tours.
Serrez l’Écrou de M12 (112) contre la Rondelle
Grande de M12 (98).
28
80
80
77
48
4
49
67
67
84
29
112
98
20
49
27. Placez le Câble Latéral (49) dans le Cadre
Supérieur (4) et enroulez le Câble par-dessus
u
ne Poulie Étroite (24). Retirez le Boulon de M10
x 80mm (84) du Cadre Supérieur jusqu’à ce qu’il
s
oit au même niveau que la première Poulie
Etroite de l’étape 24. N’enlevez pas le Boulon
complètement du Cadre Supérieur.
T
enez la deuxième Poulie Etroite (24) à l’intérieur
du Cadre Supérieur (4) et fixez-la à l’aide d’un
Boulon de M10 x 80mm (84), d’une Bague
d’Espacement de 19mm (67), d’une Rondelle de
M10 (80) et d’un Écrou de Verrouillage en Nylon
de M10 (77).
27
67
77
8
0
84
49
24
1
13
