Weider 900 - ARM ASSEMBLY

9

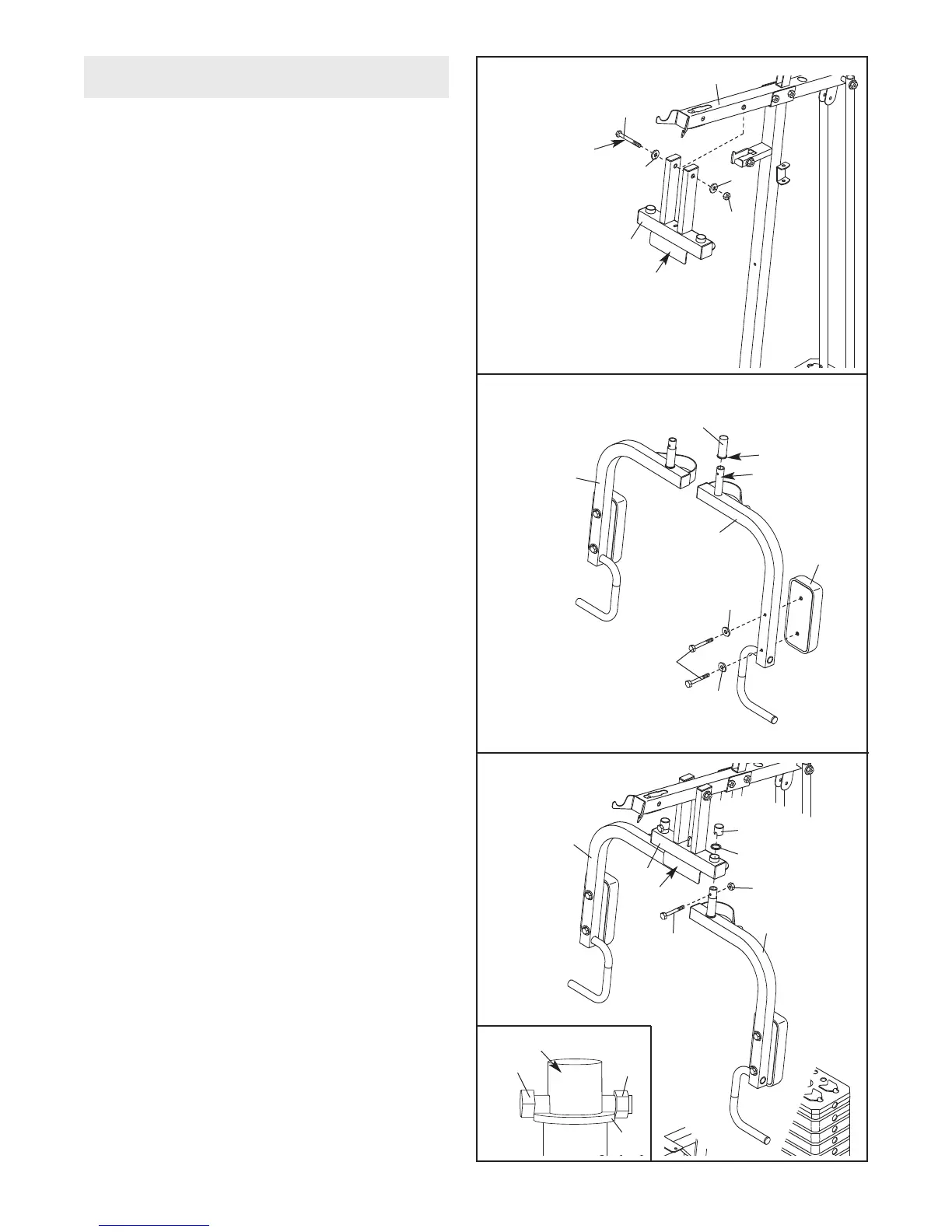

8. Coneccte la Almohadilla del Brazo (20) al Brazo
Mariposa Izquierdo (7) con dos Tornillos de M6
x 58mm (65) y dos Arandelas de M6 (73).
Aplique grasa al lugar indicado en el Brazo
Izquierdo (7). Oriente el Buje de 25mm x 68mm
(28) con la lengüeta en el lugar que se mues-
tra, y deslice el Buje sobre el Brazo Izquierdo.
Repita este paso con el otro Brazo Mariposa
Derecho (6).
7. Aplique grasa a un Perno de M10 x 125mm
(64). Oriente la Armadura de Prensa (5) con el
soporte en el costado que se muestra. Conecte
la Armadura de Prensa con la Armadura
S
uperior (4) con el Perno, dos Arandelas de
M10 (70), y una Contratuerca de Nylon de M10
(68). No sobre apriete la Contratuerca; la
Armadura de Prensa debe pivotar fácilmen-
te.
64
70
70
6
8
4
5
8
20
28
Lengüeta
Lubrique
7
65
6
73
73
Soporte
MONTAJE DEL BRAZO
G
rasa
7
9. Inserte el poste en el Brazo Mariposa Izquierdo
(7) por el orificio en la Armadura de Prensa (5).
V
erifique que el Brazo quede detrás del
soporte indicado en la Armadura de Prensa.
Deslice una Arandela de 25mm (29) sobre el
poste en el Brazo Izquierdo (7). Coneccte un
Perno de M6 x 43mm (61) al poste con una
Contratuerca de Nylon de M6 (72). V
erifique
que la Contratuerca y la cabeza del Perno
queden sobre la orilla de la
Arandela, como
se muestra en el dibujo interior
.
Presione una Tapa Externa Redonda de 25mm
(27) sobre el poste en el Brazo Izquierdo (7).
Repita este paso con el otro Brazo Derecho
(6).
27
29
72
7
6
5
61
29
61
72
Poste
Soporte
9
