9

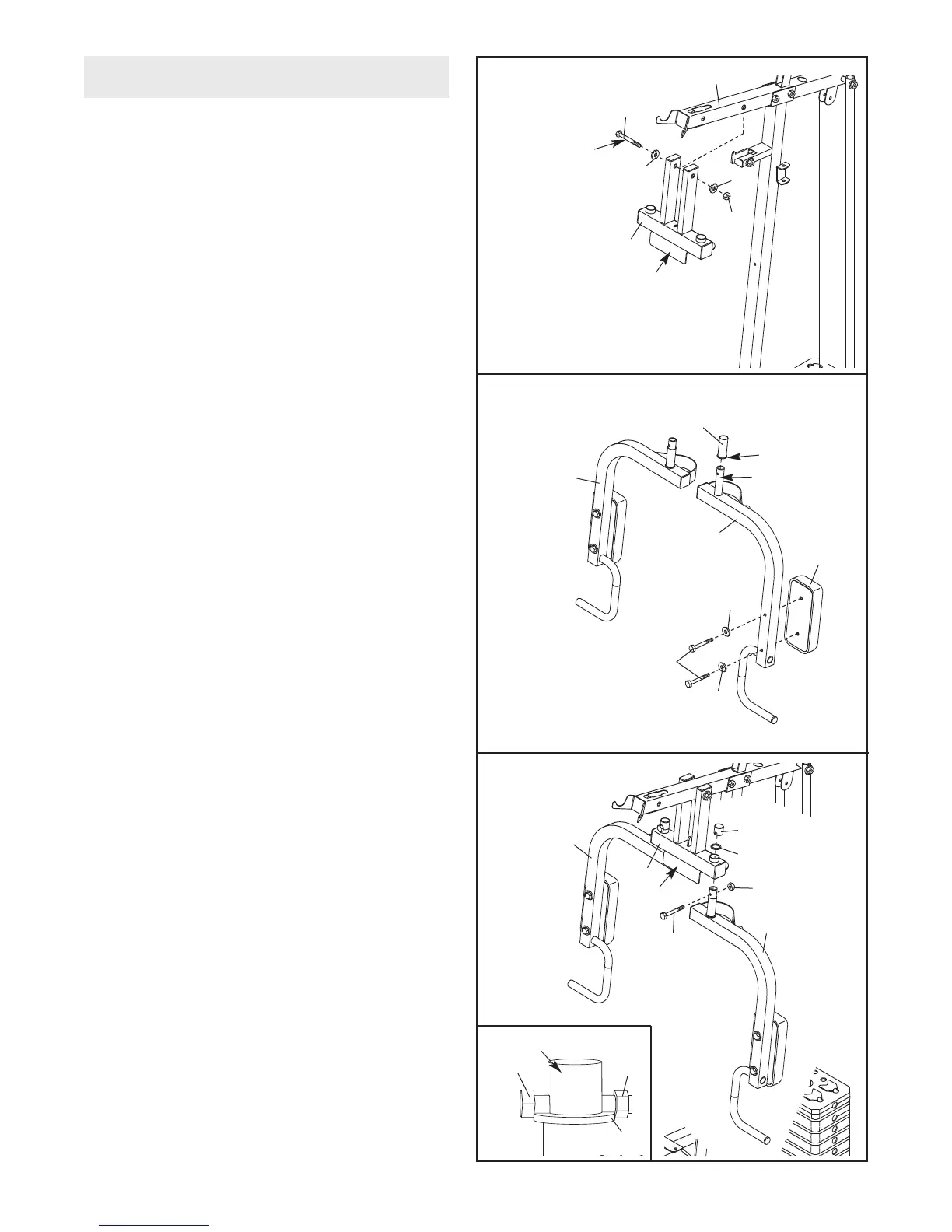

8. Maak een Armkussen (20) aan de Linker Arm
(7) vast met twee M6 x 58mm Schroeven (65)
en twee M6 Tussenringen (73).
Smeer wat vet op de aangegeven plaats van de
Linker Arm (7). Draai een 25mm x 68mm Huls
(28) totdat de lip ervan in de aangegeven posi-
tie zit. Schuif de Huls op de Linker Arm.
Maak de Rechter Arm (6) op dezelfde manier
vast.
7. Smeer smeervet op een M10 x 125mm Bout
(64). Plaats het Druk Onderstel (5) met de hou-
der aan de aangegeven zijde. Maak het Druk
Onderstel aan het Bovenste Onderstel (4) vast
m
et de Bout, twee M10 Tussenringen (70), en
een M10 Nylon Borgmoer (68). Draai de
Borgmoer niet te strak aan. De Druk
Onderstel moet kunnen bewegen.
64
70
70
6
8
4
5
8
20
28
Lip
Smeer
7
65
6
73
73
Houder
ARM-MONTAGE
S
meer
7
9. Steek de spil op de Linker Arm (7) door het gat
in het Druk Onderstel (5). Zorg ervoor dat de
Arm achter de aangegeven houder van het
Druk-Onderstel zit.
Schuif een 25mm Tussenring (29) over de spil
van de Linker Arm (7). Maak een M6 x 43mm
Bout (61) aan de spil vast met een M6 Nylon
Borgmoer (72). Zorg ervoor dat de Borgmoer
en de kop van de Bout buiten de rand van
de T
ussenring zitten, zoals getoond op de
inzet-tekening.
Druk een 25mm Ronde Buitenkapje (27) op de
bovenkant van de spil van de Linker
Arm (7).
Maak de andere Recther Arm (6) op dezelfde
manier vast.
27
29
72
7
6
5
61
29
61
72
Spil
Houder
9
