Weider 9000 Bench Manuale D'Istruzioni

11

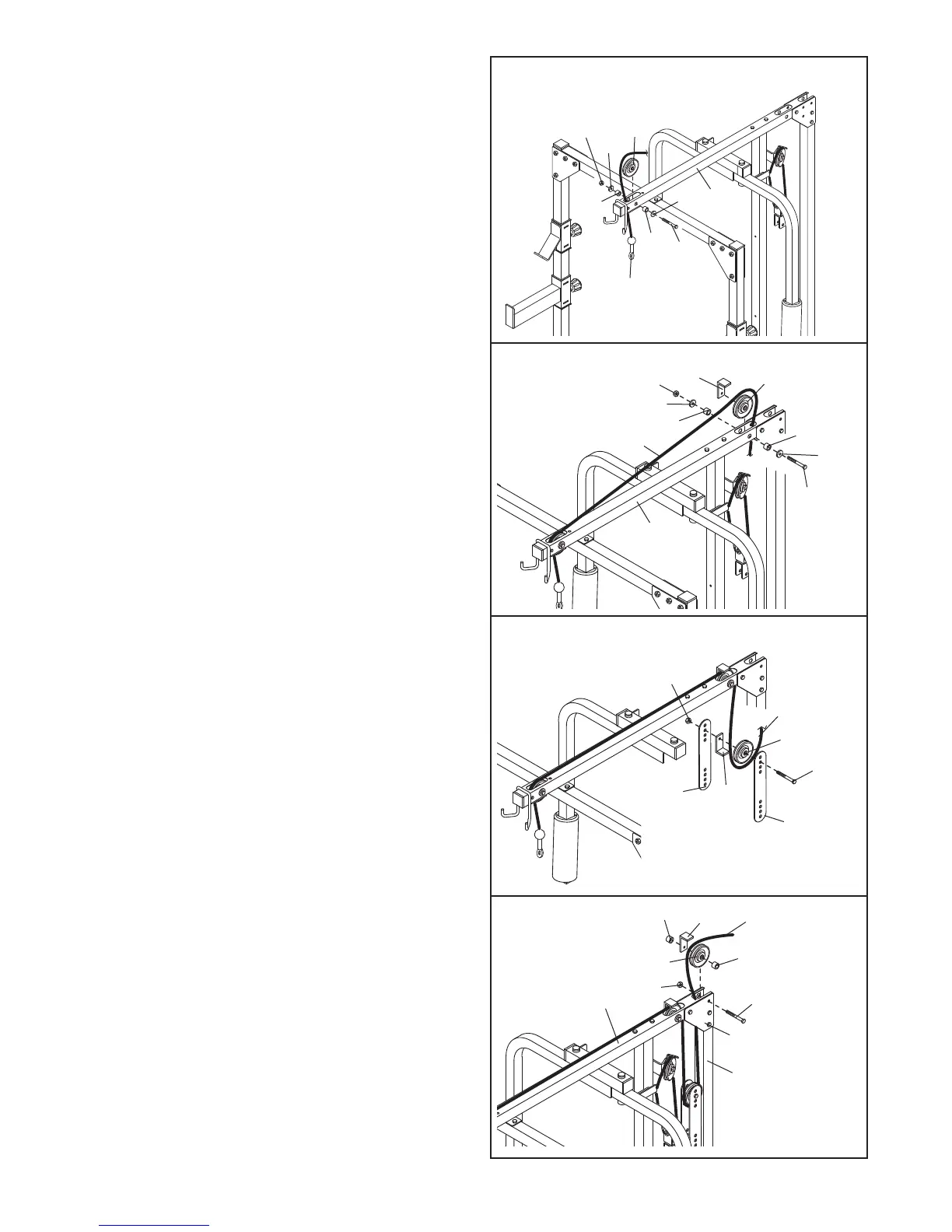

18. Identificare il Cavo Alto (31), che è il più corto
dei due rimanenti cavi. Infilare dal basso verso
l’alto l’estremità con l’occhiello attraverso il foro
indicato sul Telaio Superiore (8).
Arrotolare il Cavo Alto (31) intorno a una Puleggia
da 90mm (24). Attaccare la Puleggia all’interno
del Telaio Superiore (8) con un Bullone da M10 x
65mm (54), due Spaziatori da 15mm x 13mm
(39), due Rondelle da M10 (52), e un Controdado
in Nylon da M10 (49).
20. Rimuovere le Pulegge da 90mm (24) dalle pre-
montate Piastre Puleggia (28).
Arrotolare il Cavo Alto (31) sotto una Puleggia da
90mm (24). Attaccare la Puleggia e un Ferma
Cavo (26) al secondo foro dall’alto delle due
Piastre Puleggia (28) con un Bullone da M10 x
45mm (57) e Controdado in Nylon da M10 (49).
21.
Infilare dal basso verso l’alto il Cavo Alto (31)
attraverso il foro indicato sul
T
elaio Superiore (8).
Arrotolare il Cavo Alto (31) intorno a una Puleggia
da 90mm (24).
Attaccare la Puleggia, un Ferma
Cavo (26), uno Spaziatore da 15mm x 8mm (55),
e uno Spaziatore da 15mm x 10mm (40) al Telaio
Superiore (8) con un Bullone da M10 x 68mm
(46), le due Piastre Supporto (14) attaccate, e un
Controdado in Nylon da M10 (49).
Non stringere
troppo il Bullone; la puleggia deve poter gira-
re con facilità.
19. Infilare dall’alto verso il basso il Cavo Alto (31)
attraverso il foro indicato sul Telaio Superiore (8).
Arrotolare il Cavo Alto (31) intorno a una Puleggia
da 90mm (24). Attaccare la Puleggia e un Ferma
Cavo (26) all’interno del Telaio Superiore (8) con
un Bullone da M10 x 65mm (54), uno Spaziatore
da 15mm x 13mm (39), uno Spaziatore da 15mm
x 10mm (40), due Rondelle da M10 (52), e un
Controdado in Nylon da M10 (49).
18
19
20
49
21
55
24
49
46
14
6
26
31
40
57
24
26
28
28
31
40
39
52
52
54
49
26
24
8
31
54
39
39
52
8
52
49
24
31
8
