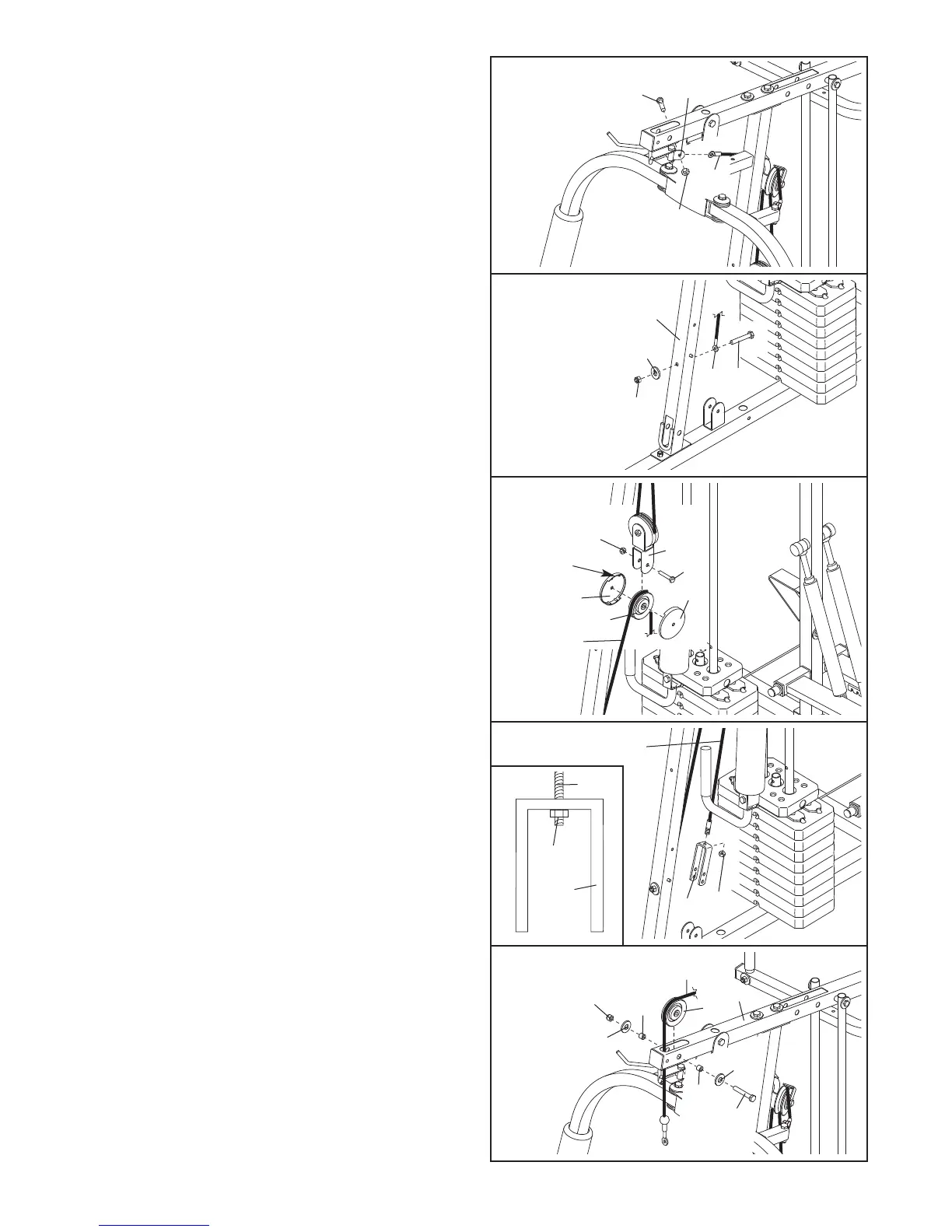

18. Localice el Cable Corto (94). Conecte el Cable
al Montante Vertical Delantero (4) con un Perno
de M10 x 72mm (89), una Arandela de M10 (71),
y una Contratuerca de Nylon de M10 (72).
17. Una el Cable de Mariposa (55) al Pivote del
Cables (58) indicado con un Perno de Hombro de
M
8 x 20mm (93) y una Contratuerca de Nylon de
M8 (73).
19. Envuelva el Cable Corto (94) debajo de una Polea
de 90mm (46). Conecte la Polea y un par de
Cubiertas de las Poleas (49) al Sujetador Doble en
“U” (51) con un Perno de M10 x 53mm (88) y una
Contratuerca de Nylon de M10 (72). Asegürese
que las lengüetas grandes estén arriba.
20. Conecte el Cable Corto (94) al Sujetador
Pequeño en “U” (53) con una Contratuerca de
Nylon de M8 (73). Enrosque la Contratuerca al
extremo del Cable de tal manera que se vea
que las roscas pasaron la Contratuerca de
Nylon (vea el dibujo del recuadro).
21. Ubique el Cable Superior (57). Dirija el Cable
hacia arriba por el Marco Superior (6) y sobre
una Polea de 90mm (46). Conecte la Polea den-
tro del Marco Superior con un Perno de M10 x
68mm (87), dos
Arandelas de M10 (71), dos
Espaciadores de 12mm (54), y una Contratuerca
de Nylon de M10 (72).
