Weider 9025 - Seat Assembly; VKR Arm Pad and Back Pad Attachment; Seat Plate and Seat Attachment

14

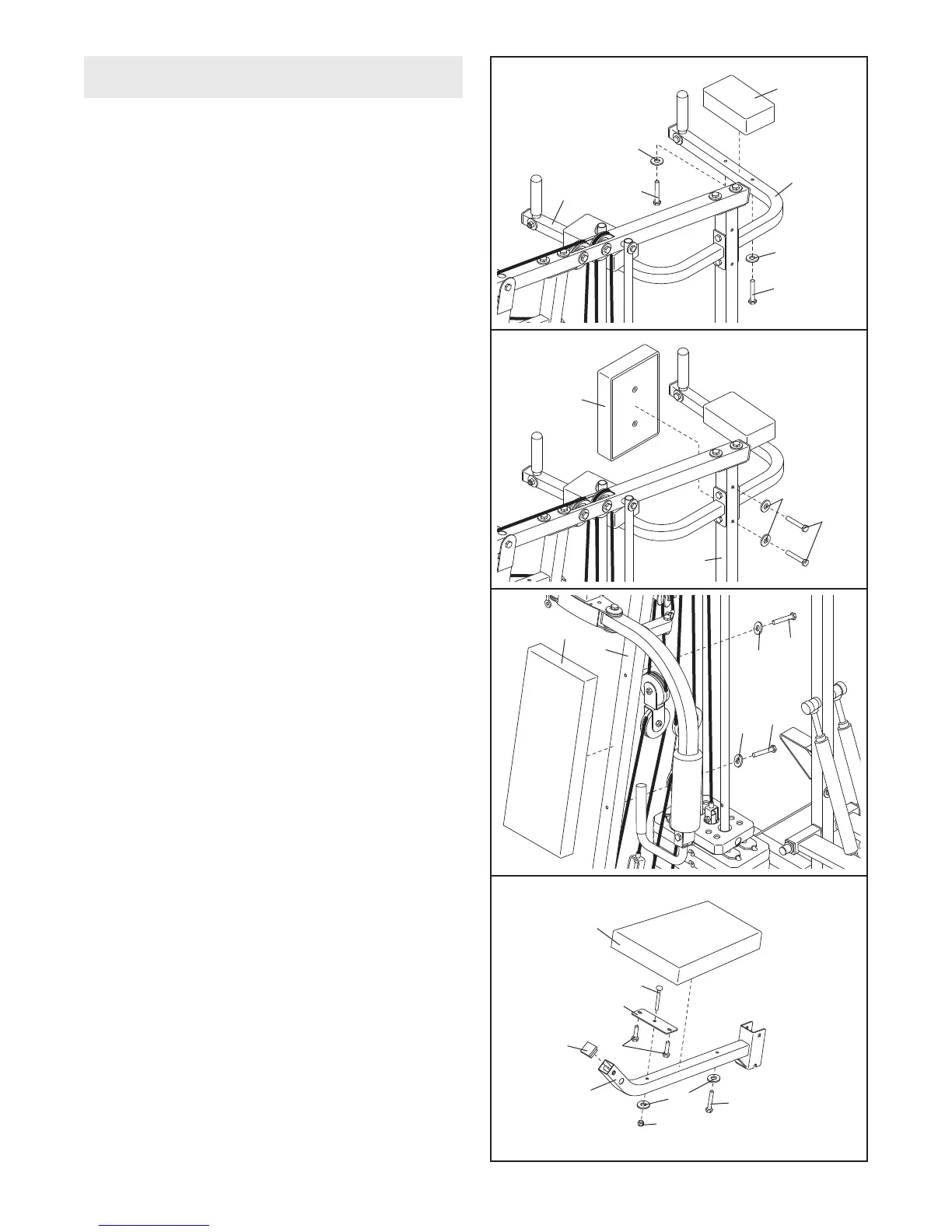

31. Conecte una Almohadilla del Brazo para Levantar
las Rodillas (64) al Brazo Izquierdo para Levantar
las Rodillas (13) con dos Tornillos de M6 x 53mm
(70) y dos Arandelas de M6 (69).
Repita este paso con el Brazo Derecho para
Levantar las Rodillas (12).
32. Conecte un Respaldo Pequeño (63) al Montante
Vertical Trasero (3) con dos Tornillos de M6 x
65mm (77) y dos Arandelas de M6 (69).
33. Conecte el Respaldo (61) al Montante Vertical
Delantero (4) con dos Tornillos de M6 x 65mm
(77) y dos Arandelas de M6 (69).
34.
Presione una Tapa Interna Cuadrada de 38mm
(29) dentro del Marco del
Asiento (7).
Conecte la Placa del Asiento (28) al Marco del
Asiento (7) con un Perno de Porte de M6 x 50mm
(78), una Arandela de M6 (69), y una
Contratuerca de Nylon de M6 (90) como se
muestra. No apriete la Contratuerca todavía.
Conecte el Asiento (62) a la Placa del Asiento
(28) con dos Tornillos de M6 x 16mm (76). A con-
tinuación, conecte el
Asiento al Marco del
Asiento
(7) con un Tornillo de M6 x 53mm (70) y una
Arandela de M6 (69).
Apriete la Contratuerca de Nylon de M6 (90).
31
32
33
34
64
1
3
12
69
69
70
70
63
3
69
77
61
4
69
69
77
77
62
78
28
29
7
76
69
90
70
Montaje del Asiento
