Weider Viper 2000 Gebruikershandleiding

11

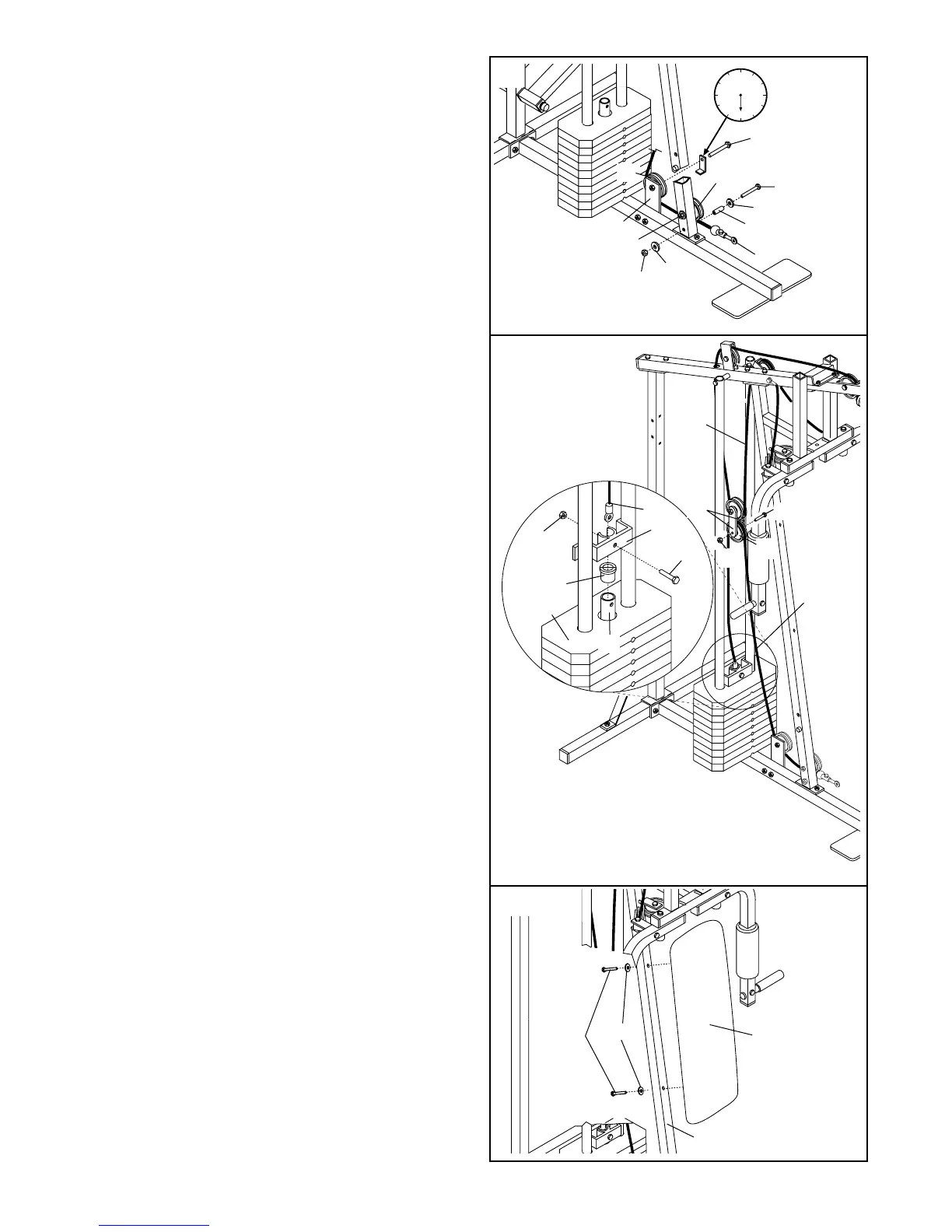

23. Leg het aangegeven eind van de Korte Kabel
(23) onder de 3 1/2” Katrol (15) van de Voorste
Staander (42). Maak een 5/16” x 3 1/2” Bout (87),
twee 5/16” Platte Tussenringen (8), een 1”
Metalen Tussenstuk (22) en een 5/16” Nylon
Borgmoer (3) vast aan de onderkant van de
Voorste Staander (42) zoals getoond is. Zorg
ervoor dat de Korte Kabel zich tussen de
Katrol en het Metalen Tussenstuk bevindt.
Draai de 3/8” Nylon Borgmoer (21) en de 1 3/4”
Bout (niet getoond) goed vast.
Plaats het aangegeven uiteinde van de Korte
Kabel (23) onder de 3 1/2” Katrol (15) van de
Plaat van de Katrol (20) door. Draai de 3/8” Nylon
Borgmoer (21) en de 3/8” x 1 3/4” Bout (48) vast.
De Kabelklem (59) moet zich in de 6 uur posi-
tie bevinden.
24. Verwijder de 3/8” Nylon Borgmoer (21), 3/8” x
1 3/4” Bout (48), en 4 1/2” Katrol (77) van de lage-
re kant van de “I” Platen (78). Leg de Korte Kabel
(23) over de Katrol en bevestig de Katrol aan de
“I” Platten met de Bout en de Nylon Borgmoer.
Bekijk de vergrote tekening. Plaats een Plastik
Beschermer met Rand (103) op de Gewichtsbuis
(80). Steek de Plastik Beschermer met Rand in
het bovenste Gewicht (25). Plaats het Hoekijzer
van de Gewichtsgeleider (81) op de
Gewichtsbuis. Het kan zijn dat u de rubberen
hammer op het Hoekijzer van de
Gewichtsgeleider moet gebruiken om u ervan
te verzekeren dat de Plastic Beschermer goed
op het bovenste Gewicht is bevestigt.
Steek het uiteinde van de Korte Kabel (23) in de
bovenkant van de Gewichtsbuis (80). Steek de
5/16” x 1 1/2” Bout (24) door het Hoekijzer van de
Gewichtsgeleider (81), de Gewichtsbuis en het
uiteinde van de Korte Kabel. Draai een 5/16”
Nylon Borgmoer (3) op de Bout vast.
BELANGRIJK: De Korte en Lange Kabels (23,
66) moeten goed in de katrollen liggen, en de
Kabels moeten goed bevestigt zijn. Om de
kabels te spannen, zie KABELS AANSPANNEN
op pagina 18 in deze handleiding.
25. Maak de Rugleuning (41) aan de Voorste
Staander (42) vast met twee 1/4” x 2 1/2”
Schroeven (43) en twee 1/4” Platte Tussenringen
(10).
25
43
42
41
10
12
3
6
9
23
24
87
8
22
23
23
66
81
3
25
103
80
23
78
24
8
3
15
20
21
15
48
21
71
48
