12

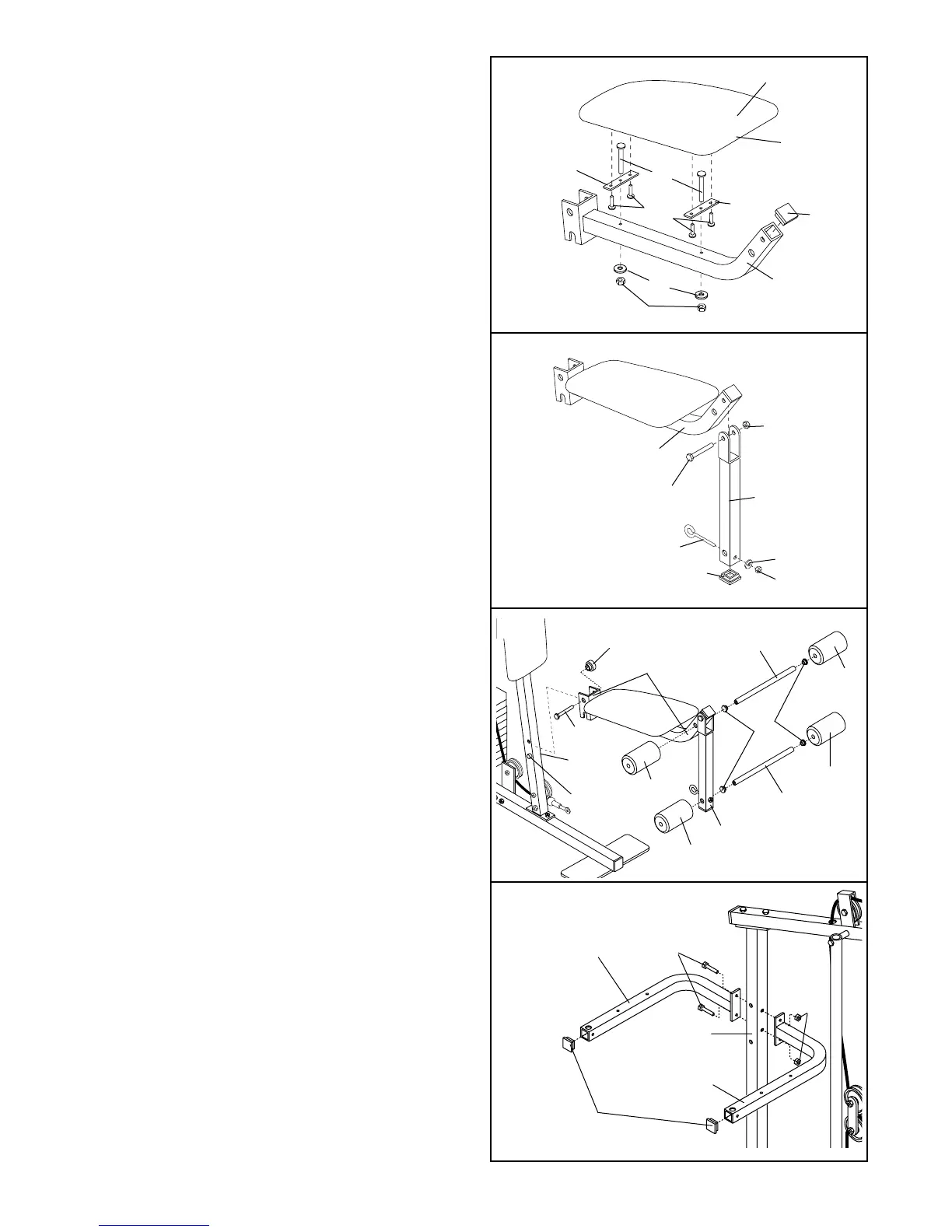

26. Druk een 1 1/2” Binnenkapje (32) in het Onder-
stel van de Zitting (36).
Steek een 1/4” x 2” Draagbout (38) door het mid-
delste gat in beide Platen van de Zitting (37).
Maak de Platen van de Zitting aan de Zitting (13)
vast met vier 1/4” x 3/4” Schroeven (18).
Steek de twee 1/4” x 2” Draagbouten (38) in het
Onderstel van de Zitting (36). Zorg ervoor dat het
brede eind van de Zitting (13) naar het 1 1/2”
Binnenkapje (32) wijst. Bevestig de twee
Draagbouten met twee 1/4” Nylon Borgmoeren
(7) en twee 1/4” Platte Tussenringen (10).
27. Druk een 1 1/2” Binnenkapje (36) in de Beenont-
wikkelaar (29).
Maak de 5/16” x 2” Oogbout (62) aan de
Beenontwikkelaar (29) vast met een 5/16” Platte
Tussenring (8) en een 5/16” Nylon Borgmoer (3).
Smeer een 5/16” x 2” Bout (33) met wat vet in.
Maak de Beenontwikkelaar (29) aan het
Onderstel van de Zitting (36) vast met de Bout en
een 5/16” Nylon Borgmoer (3). Draai de Nylon
Borgmoer niet te vast aan; de
Beenontwikkelaar moet vrij kunnen draaien.
28. Plaats het hoekijzer van het Onderstel van de
Zitting (36) op de aangegeven pennen van de
Voorste Staander (42). Bevestig het Onderstel
van de Zitting met een 5/16” x 2 3/4” Draagbout
(14) en een Knop van de Zitting (40).
Druk 3/4” Ronde Binnenkapjes (34) in de 13 1/2”
Kussenbuis (28). Steek de Kussenbuis in het
Onderstel van de Zitting (36). Plaats 6”
Schuimrubberen Kussens (30) op beide
Kussenbuizen.
Druk 3/4” Ronde Binnenkapjes (34) in de 13”
Kussenbuis (31). Steek de Kussenbuis in de
Beenontwikkelaar (29). Plaats 5 1/2” Schuimrub-
beren Kussens (50) op beide Kussenbuizen.
29. Druk 1 1/2” Binnenkapjes (32) in de Linker en
Rechter Armen van de Elleboogstang (100, 101).
Maak de Linker en Rechter Arm van de
Elleboogstang (100, 101) aan de Achterste
Staander (82) vast met twee 5/16” x 2 3/4”
Bouten (11) en twee 5/16” Nylon Borgmoeren (3).
29
101
100
82
11
32
3
13
Brede
Kant
32
7
29
3
8
62
3
33—Smeer
32
31
28
29
50
30
30
36
40
14
42
Pen
50
34
36
18
10
37
36
38
37
26
27
28
