MONTAGE
4
1
2
88
4
82
Houder
Lagere Kant
14
88
5
3
8
3
11
86
8
11
3
20
4
1
27
Lees de instructies en informatie zorgvuldig
voor dat u met de montage begint:
• Plaats alle onderdelen van de VIPER 2000 in een
vrije ruimte en verwijder het verpakkingsmateri-
aal. Gooi deze pas weg wanneer de montage
voltooid is.
• Lees iedere montage stap voordat u begint.
• Gebruik de ONDERDELEN IDENTIFICATIE
KAART in het midden van deze handleiding
om U te helpen in het gebruik van de kleine
onderdelen. Aandacht: Sommige kleine onderde-
len zijn al samengesteld om het verzenden te
vergemakkelijken. Als U een onderdeel niet in de
onderdelen zak kunt vinden, bekijk dan het appa-
raat om te zien of het al gemonteerd is.
• Alle onderdelen moeten zich net als in de teke-
ningen getoond is bevinden.
• Draai alle onderdelen goed vast, tenzij anders
wordt aangeduidt.

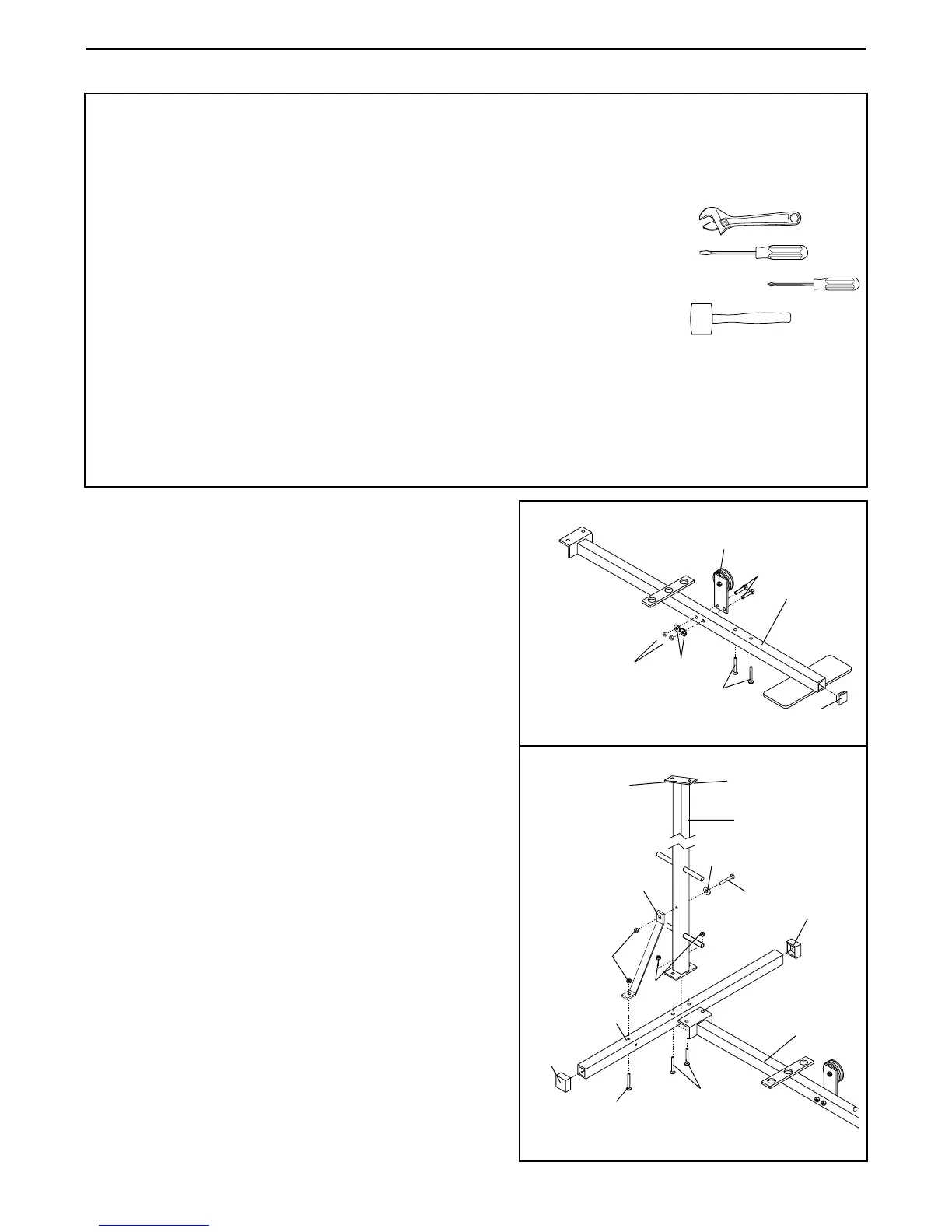

U HEBT HET VOLGENDE (NIET INBEGREPEN)
GEREEDSCHAP NODIG VOOR MONTAGE:
• Twee (2) engelse sleutels
• Een (1) schroevendraaier
• Een (1) kruiskop schroevendraaier
• Een (1) rubberen hamer
• Een smeermiddel zoals vet of vaseline en wat
zeepwater zult u ook nodig hebben.
Om de montage te vergemakkelijken kunt u ook het
volgende gereedschap gebruiken: Schroefsleutels,
een dopendoos, of palrad.
1. Zorg ervoor dat u de instructies hierboven zorg-
vuldig leest voordat u met de montage begint.
Druk een 2” Binnenkapje (27) in het Onderstel (4).
Maak de Plaat van de Katrol (20) vast aan het
Onderstel (4) met twee 5/16” x 2 3/4” Bouten (11),
twee 5/16” Platte Tussenringen (8), en twee 5/16”
Nylon Borgmoeren (3).
Steek de twee aangegeven 5/16” x 2 1/2”
Draagbouten (1) door het Onderstel (4) heen.
2. Druk twee 2” Buitenkapjes (88) op de Stabilisator (5).
Steek twee 5/16” x 2 3/4” Draagbouten (14) en een
5/16” x 2 1/2” Draagbout (1) door de Stabilisator (5).
Plaats het uiteinde van het Onderstel (4) en de
Achterste Staander (82) op de 5/16” x 2 3/4”
Draagbouten (14). Zorg ervoor dat de Achterste
Staander goed geplaatst is (zie tekening). Draai
5/16” Nylon Borgmoeren (3) op de twee Draagbouten
vast. Draai de Nylon Borgmoeren nog niet te vast.
Maak het uiteinde van de Stut (86) vast op de 5/16” x
2 1/2” Bout (1) van de Stabilisator (5). Draai een
5/16” Nylon Borgmoer (3) op de Draagbout. Draai de
Nylon Borgmoer nog niet te vast.
Maak het andere uiteinde van de Stut (86) vast op de
Achterste Staander (82) met een 5/16” x 2 3/4” Bout
(11), een 5/16” Platte Tussenring (8) en een 5/16”
Nylon Borgmoer (3). Draai de Nylon Borgmoer nog
niet te vast.
1
