Weider Viper 2000 Manuel De L'Utilisateur

12

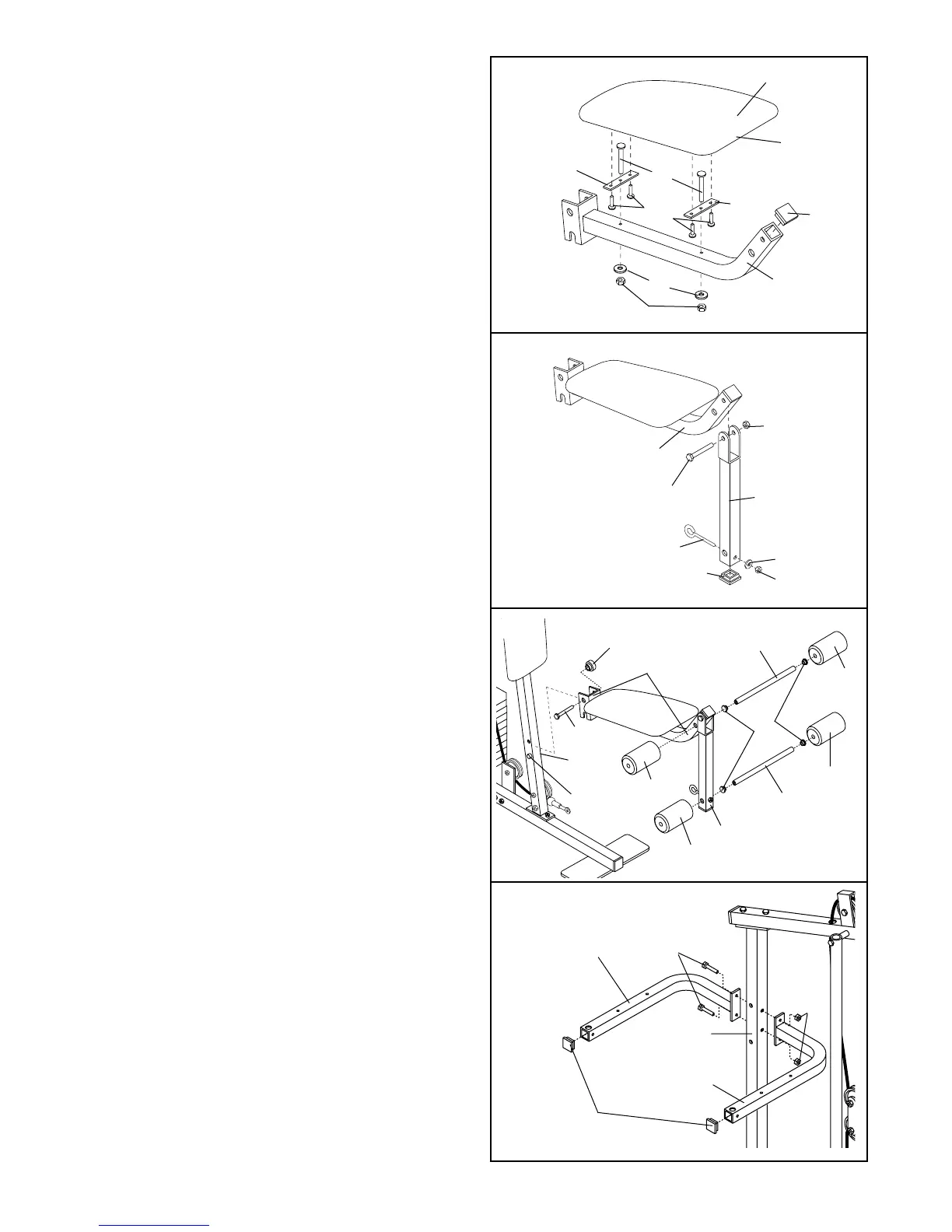

26. Enfoncez un Embout Mâle de 1 1/2” (32) dans le
Montant du Siège (36).
Insérez un Boulon de Carrosserie de 1/4” x 2” (38)
au centre de chaque Plaque du Siège (37). Attachez
les Plaques du Siège au Siège (13) à l’aide de
quatre Vis de 1/4” x 3/4” (18).
Insérez les deux Boulons de Carrosserie de 1/4” x 2”
(38) dans le Montant du Siège (36). Assurez-vous
que le Siège (13) soit placé de manière à ce que la
partie la plus large du Siège soit tournée vers
l’Embout de 1 1/2” (32). Serrez deux Écrous de
Blocage en Nylon de 1/4” (7) avec des Rondelles
Plates de 1/4” (10) sur chaque Boulon de
Carrosserie.
27. Enfoncez un Embout Mâle de 1 1/2” (32) sur le
Levier pour Jambes (29).
Attachez le Goujon de 5/16” x 2” (62) au Levier pour
Jambes (29) à l’aide d’une Rondelle Plate de 5/16”
(8) et d’un Écrou de Blocage en Nylon de 5/16” (3).
Lubrifiez un Boulon de 5/16” x 2 1/4” (33). Attachez
le Levier pour Jambes (29) au Montant du Siège (36)
à l’aide du Boulon et d’un Écrou de Blocage en
Nylon de 5/16” (3). Ne serrez pas l’Écrou de
Blocage en Nylon jusqu’au bout; le Levier pour
Jambes doit pouvoir pivoter librement.
28. Placez le support sur le Montant du Siège (36) sur
les chevilles indiquées qui se trouvent sur le Montant
Avant (42). Attachez le Montant du Siège à l’aide
d’un Boulon de Carrosserie de 5/16” x 2 3/4” (14) et
le Bouton du Siège (40).
Insérez un Embout Mâle Rond de 3/4” (34) dans
chaque extrémité des Tubes de Coussin de 13 1/2”
(28). Insérez le Tube de Coussin dans le Montant du
Siège (36). Glissez un Coussin de 6” (30) sur
chaque extrémité du Tube de Coussin.
Enfoncez des Embouts Mâles Ronds de 3/4” (34)
dans les extrémités du Tube de Coussin de 13” (31).
Insérez le Tube de Coussin dans le Levier pour
Jambes (29). Glissez un Coussin de 5 1/2” (50) sur
chaque extrémité du Tube de Coussin.
29. Enfoncez des Embouts Mâles de 1 1/2” (32) dans les
Bras Gauche de B.S.V.G. et Bras Droit de B.S.V.G.
(100,101).
Attachez les Bras Gauche de et Bras Droit de
B.S.V.G. (100, 101) au Montant Arrière (82) à l’aide
de deux Boulons de 5/16” x 2 3/4” (11) et d’Écrous
de Blocage en Nylon de 5/16” (3).
29
101
100
82
11
32
3
13
Partie
Large
32
7
29
3
8
62
3
33—Lubrifiez
32
31
28
29
50
30
30
36
40
14
42
Cheville
50
34
36
18
10
37
36
38
37
26
27
28
