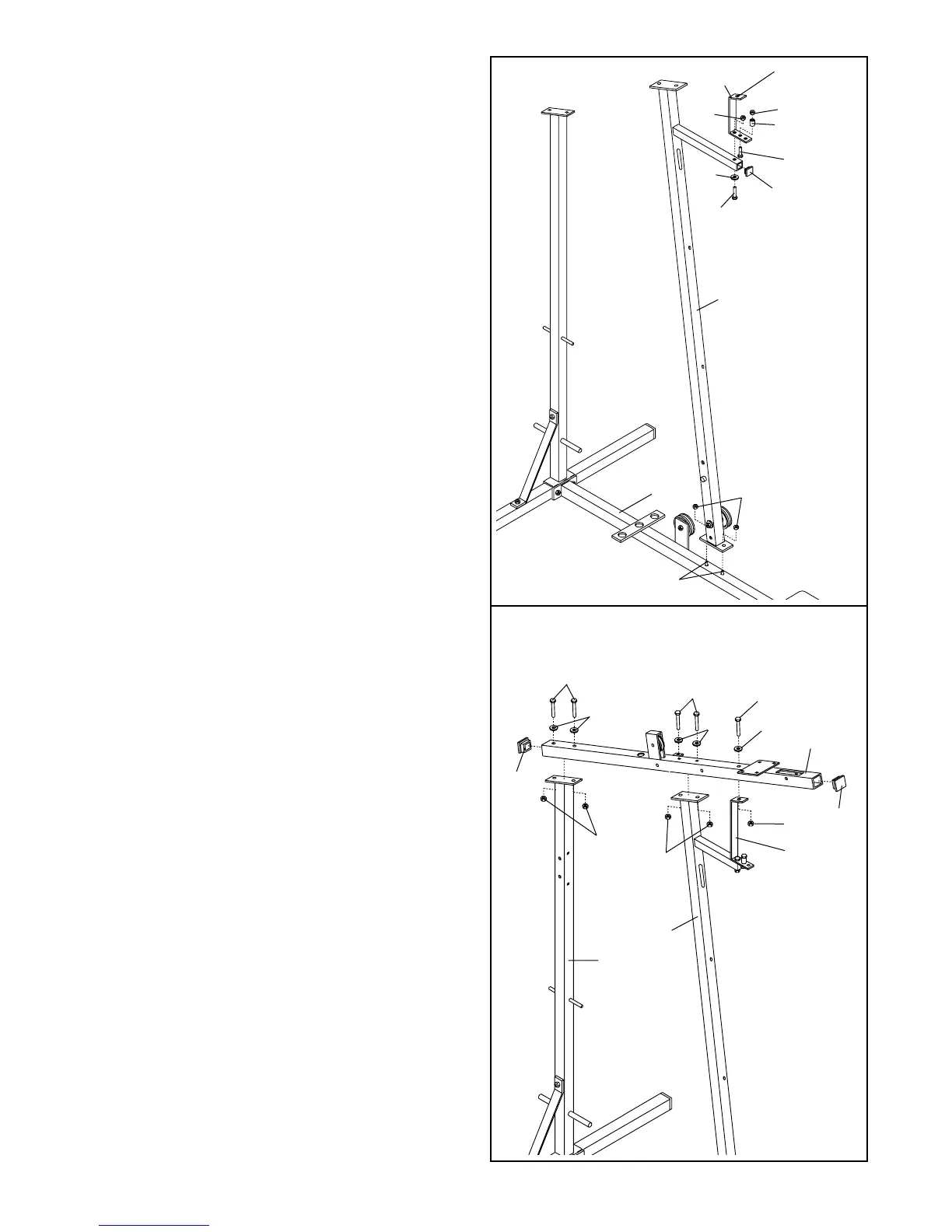

3. Drücken Sie die 1 1/4” Innenkappe (57) in die
Vordere Aufhängestange (42) ein.
Befestigen Sie den 1” Plastik-Stopper (64) in das
mittlere Loch der Stopklammer (63) mit einem
5/16” x 1 1/2” Bolzen (24) und einer 5/16” Nylon-
Kontermutter (3).
Befestigen Sie die Stopklammer (63) mit einem
5/16” x 2” Bolzen (61), einer 5/16” Flachen Unter-
legscheibe (8) und einer 5/16” Nylon-Kontermutter
(3) an der Vorderen Aufhängestange (42).
Schieben Sie die Vordere Aufhängestange (42) auf
die zwei 5/16” x 2 1/2” Schraubenbolzen (1) an der
Grundplatte (4). Schrauben Sie die zwei 5/16”
Nylon-Kontermuttern (3) auf die Schraubenbolzen.
Ziehen Sie die Nylon-Kontermuttern noch nicht
fest.
4. Drücken Sie zwei 2” Innenkappen (27) in den
Oberen Rahmen (67) ein.
Befestigen Sie den Oberen Rahmen (67) an der
Vorderen Aufhängestange (42). Dazu brauchen Sie
jeweils zwei 5/16” Flache Unterlegscheiben (8) und
5/16” Nylon-Kontermuttern (3). Ziehen Sie die
Nylon-Kontermuttern noch nicht fest.
Befestigen Sie den Oberen Rahmen (67) an der
Stopklammer (63). Dazu brauchen Sie einen 5/16” x
2 3/4” Bolzen (11), eine 5/16” Flache Unterleg-
scheibe (8) und eine 5/16” Nylon-Kontermutter (3).
Ziehen Sie die Nylon-Kontermuttern noch nicht
fest.
Befestigen Sie den Oberen Rahmen (67) am
Hinteren Rahmen (82). Dazu brauchen Sie zwei
5/16” x 2 3/4” Bolzen (11), zwei 5/16” Flache
Unterleg-scheiben (8) und zwei 5/16” Nylon-
Kontermuttern (3).
Ziehen Sie die Nylon-Kontermuttern, die Sie in
den Montagestufen 2 bis 4 gebraucht, fest an.
3
4
3
57
42
64
63
Einzelnes
Loch
3
24
3
8
61
1
4
27
27
67
42
11
8
3
11
8
3
63
11
82
8
3
5
