Weidmüller VT CTL - Prietaiso Naudojimas

106

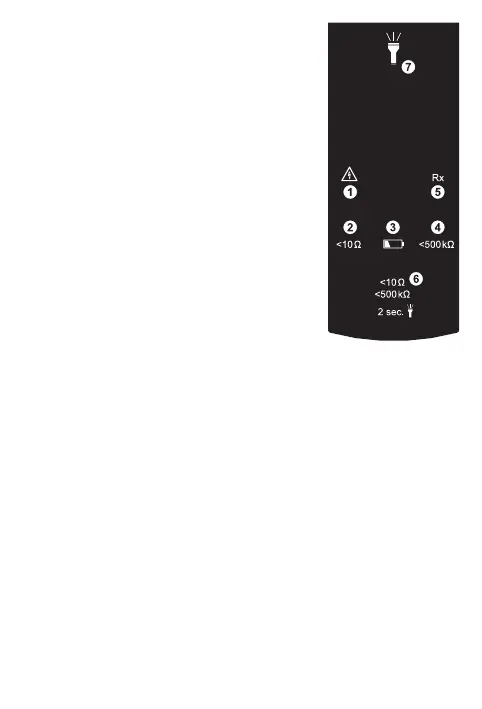

5. Valdikliai ir jungtys
1. Šviesdiodis nurodo nuo 50 V iki 400 V aukš-
tą (pavojingą) įtampą
2. Nurodo matavimo diapazoną <10 Ω
3. Nurodo išsekusių baterijų būseną
4. Nurodo matavimo diapazoną <500 kΩ
5. Rx šviesdiodis skirtas elektriniam tolydumui
rodyti pasirinktu veikimo režimu
6. Skirtingų diapazonų perjungimo ir žibintuvė-
lio įjungimo mygtukas
7. Žibintuvėlis
6. Prietaiso naudojimas
• Elektrinio tolydumo tikrintuvą galima įjungti
trumpai paspaudžiant mygtuką (7). Elektrinio
tolydumo tikrintuvas automatiškai įsijungia, jei
tarp zondų aptinkamas <500 kΩ elektrinis tolydumas. Numatyta, kad
įjungus elektrinio tolydumo tikrintuvą, jis veikia <500 kΩ veikimo režimu.
• Trumpai paspaudus mygtuką, perjungiamas <500 kΩ arba <10 Ω
veikimo režimas. <500 kΩ -> <10 Ω -> <500 kΩ.
• Ilgiau (>2 s) palaikius mygtuką paspaustą, įjungiamas žibintuvėlis.
Žibintuvėlis automatiškai išjungiamas praėjus 30 s po įjungimo arba
dar kartą ilgiau (>2 s) palaikius mygtuką paspaustą.
• Ilgai (>6 s) palaikius mygtuką paspaustą, prietaisas išjungiamas.
• Prietaiso savitikros funkciją galima suaktyvinti sudarant trumpąjį jun-
gimą tarp galiukų (zondų), kai prietaisas išjungtas.
• Prietaisas elektrinį tolydumą rodo Rx šviesdiodžiu ir pyptelėjimais,
kai varža tarp galiukų mažesnė nei 500 kΩ nustačius <500 kΩ diapa-
zoną arba mažesnė nei 10 Ω nustačius <10 Ω diapazoną.
• Elektrinio tolydumo tikrintuvas skirtas naudoti aplinkoje, kurioje nėra
įtampos. ELV šviesdiodis skirtas įspėti apie pavojingą įtampą. Jei ti-
krinant užsidega ELV šviesdiodis, patikrą būtina nutraukti.
• Jei užsidega išsekusių baterijų šviesdiodis, reikia pakeisti 2 x AAA
baterijas.
