4. Przeznaczenie urządzenia
Urządzenie wolno stosować wyłącznie w warunkach oraz do celów, w
których zostało skonstruowane. Należy przestrzegać podanych zasad
bezpieczeństwa i danych technicznych z uwzględnieniem warunków
otoczenia i używać urządzenia w suchym otoczeniu.

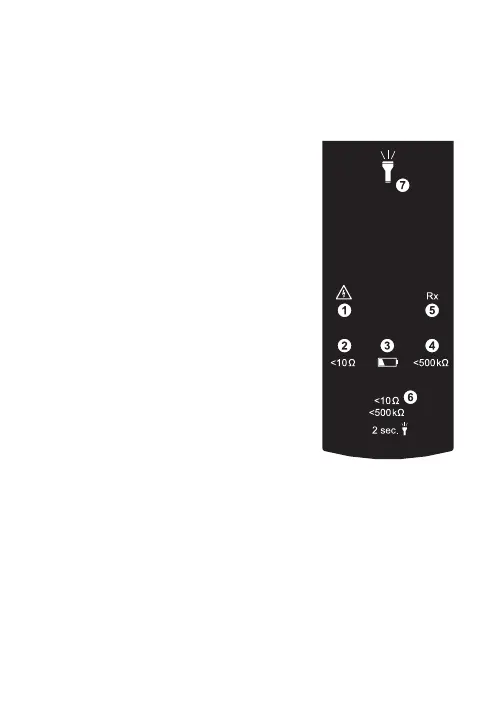

5.0 Elementy obsługowe i sygnalizacyjne
1. LED do wskazań wysokiego
(niebezpiecznego) napięcia o wartości od
50 V do 400 V
2. LED wskazuje zakres pomiarów <10 Ω
3. LED wskazuje niskie napięcie baterii
4. LED wskazuje zakres pomiarów <500 kΩ
5. LED „Rx” wskazuje ciągłość
6. Przycisk do przełączania zakresów
pomiarów oraz włączania latarki
7. Latarka
6.0 Korzystanie z urządzenia
• Włączyć tester ciągłości obwodu, naciskając
krótko przycisk (6). Tester ciągłości obwodu
włącza się automatycznie, jeśli pomiędzy
końcówkami pomiarowymi rozpoznana zostanie ciągłość wynosząca
<500 kΩ. Po włączeniu tester ciągłości obwodu znajduje się w zakre-
sie pomiarowym <500 kΩ.
• Krótkie naciśnięcie przycisku pozwala na przełączenie testera po-
między dwoma zakresami pomiaru: <500 kΩ albo <10 Ω. <500 kΩ
-> <10 Ω -> <500 kΩ
• Naciśnięcie przycisku na ponad 2 s spowoduje włączenie latarki.
Latarka wyłączy się automatycznie po upływie 30 sekund lub po po-
nownym naciśnięciu przycisku na ponad 2s.
• Naciśnięcie przycisku na ponad 6 s spowoduje wyłączenie testera.
• Po wyłączeniu testera można przeprowadzić test urządzenia, przy-
kładając do siebie końcówki pomiarowe.
