Weidmüller VT CTL - Käyttöelementit Ja Liitännät; Laitteen Käyttö

53

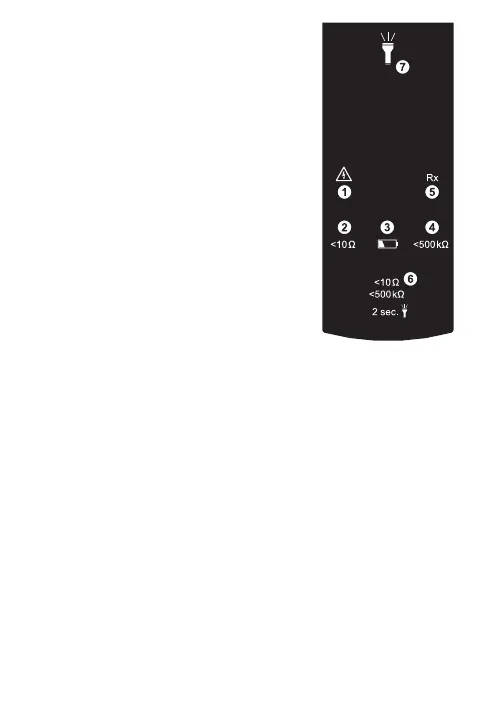

5.0 Käyttöelementit ja liitännät
1. LED ilmaisee korkean (vaarallisen) jännit-
teen alueella 50−400 V
2. LED ilmaisee mittausalueen <10 Ω
3. LED ilmaisee vähäisen paristovirran
4. LED ilmaisee mittausalueen <500 kΩ
5. Rx LEDiä käytetään jatkuvuuden ilmaisemi-
seen valitussa käyttötilassa
6. Eri käyttöalueiden ja valon painike
7. Valo
6.0 Laitteen käyttö
• Jatkuvuustesteri kytketään päälle painamal-
la lyhyesti painiketta (7). Jatkuvuustesteri
kytkeytyy automaattisesti päälle, jos mitta-
päiden välillä mitattu jatkuvuus on <500 kΩ.
Päällekytkennän jälkeen jatkuvuustesteri on oletusasetuksena <500
kΩ:n käyttötilassa.
• Käyttötila <500 kΩ tai <10 Ω vaihdetaan painamalla lyhyesti painiket-
ta. <500 kΩ -> <10 Ω -> <500 kΩ.
• Valo kytketään päälle painamalla painiketta pitkään (>2 sekuntia). Valo
sammuu automaattisesti 30 sekunnin kuluttua sen päällekytkennästä.
Sen voi myös sammuttaa painamalla painiketta pitkään (>2 sekuntia).
• Laite sammutetaan painamalla painiketta pitkään (>6 sekuntia).
• Laitteen itsetestauksen voi käynnistää oikosulkemalla mittauskärjet
(mittapäät) laitteen ollessa sammutettuna.
• Laite ilmaisee jatkuvuuden Rx LEDillä ja merkkiäänillä, jos mittapäi-
den välinen vastus <500 kΩ:n mittausalueella on alle 500 kΩ tai <10
Ω:n mittausalueella alle 10 Ω.
• Jatkuvuustesteri on tarkoitettu käyttöön jännitteettömässä ympäris-
tössä. Pienjännite-LED ilmaisee vaarallisen jännitteen. Jos pienjän-
nite-LED syttyy mittauksen aikana, mittaus on keskeytettävä.
• Jos vähäisen paristovirran LED syttyy, 2 AAA-paristoa on vaihdettava.
