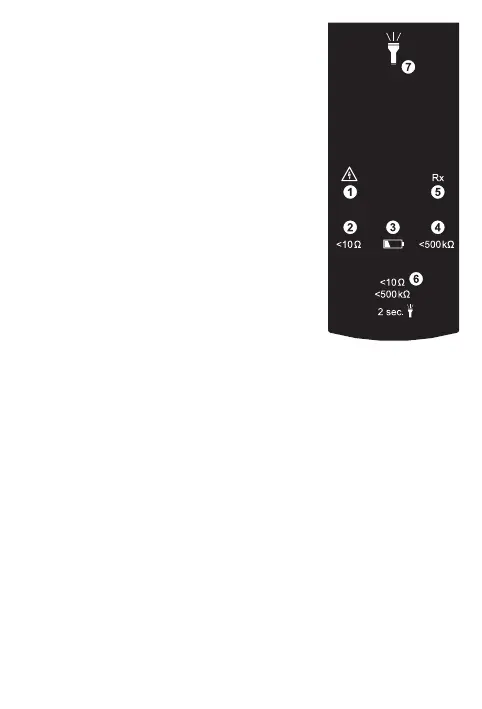

5.0 Kontrolné prvky a pripojenia
1. Kontrolka LED indikuje vysoké (nebezpeč-
né) napätie od 50 V do 400 V.
2. Indikuje merací rozsah <10 Ω
3. Indikuje nízky stav batérie
4. Indikuje merací rozsah <500 kΩ
5. Rx LED sa používa na indikáciu prepojenia
pre zvolený prevádzkový režim.
6. Tlačidlo pre rôzne rozsahy a svietidlo
7. Svietidlo
6.0 Používanie pomôcky
• Skúšač prepojenia možno zapnúť krátkym
stlačením tlačidla (7). Skúšač prepojenia sa
automaticky zapne, ak sa medzi sondami
zistí prepojenie <500 kΩ. Po zapnutí pracuje
skúšač prepojenia v predvolenom prevádzkovom režime <500 kΩ.
• Krátkym stlačením tlačidla sa prepína medzi jednotlivými prevádzko-
vými režimami. <500 kΩ alebo <10 Ω. <500 kΩ -> <10 Ω -> <500 kΩ.
• Dlhým stlačením tlačidla na viac ako 2 s zapnete svietidlo. Svietidlo s
automaticky vypne po 30 s aktivácia alebo po druhom dlhom stlačení
tlačidla na viac ako 2 s.
• Dlhým stlačením tlačidla na viac ako 6 s pomôcku vypnete.
• Samotestovanie pomôcky možno aktivovať skratovaním hrotov
(sond), kým je pomôcka vypnutá.
• Pomôcka indikuje nepretržité prepojenie kontrolkami Rx LED a píp-
nutiami, ak je odpor medzi hrotmi menší ako 500 kΩ pre rozpätie
<500 kΩ a ak je odpor menší ako 10 Ω pre rozpätie <10 Ω.
• Skúšač prepojenia je určený na použitie v prostredí bez napätia. ELV
LED sa používa na signalizáciu nebezpečného napätia. Ak sa ELV
LED zapne počas skúšania, skúšanie je potrebné prerušiť.
• Ak sa zapne kontrolka LED upozorňujúca na nízky stav nabitia, 2
batérie AAA je potrebné vymeniť.
